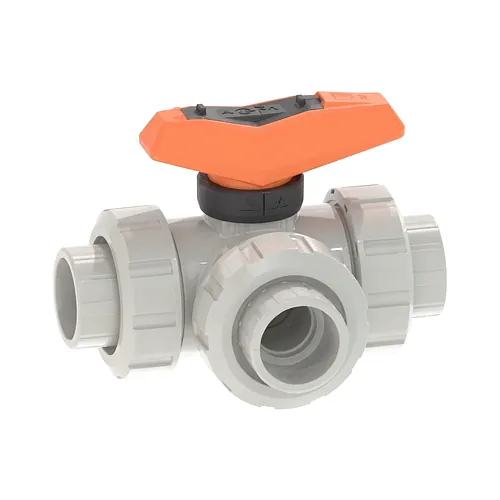

Robinet cu bilă 3 căi 543 Pro PVC-C port T orizontal 10 Bar

Robinet cu bilă 3 căi 543 Pro PVC-C port T orizontal 10 Bar

Material: PVC-C Port: Orizontal/Port-T PN: 10 Bar

  Fișă tehnică (PDF)

Robinetul cu bilă cu 3 căi Georg Fischer Tip 543 Pro din PVC-C este un echipament termoplastic proiectat pentru mixarea și devierea precisă a fluidelor în rețele de conducte industriale. Echipat cu o bilă cu port T orizontal și conexiuni prin lipire prin mufare metrică de la d16 până la d63 mm, acesta asigură un control direcțional optim în condiții de lucru solicitante. Având o presiune nominală de 10 bar la 20 de grade Celsius, acest robinet funcționează cu medii chimice agresive la temperaturi de până la 80 de grade Celsius sub presiune.

Caracteristici tehnice

Robinetul cu bilă cu 3 căi Tip 543 Pro asigură un control flexibil al debitului printr-un mecanism cu port T orizontal configurat pentru rotire continuă la 360 de grade sau manevrare indexată la 90 de grade. Scaunele de etanșare din PTFE cu coeficient redus de frecare, dublate de garnituri de susținere din EPDM sau FKM, garantează închiderea etanșă și un cuplu redus de manevră în circuitele industriale.

  • Presiune nominală: Rezistență nominală de 10 bar la 20 de grade Celsius pe întreaga gamă dimensională.
  • Regim termic: Stabilitate termică ridicată pentru funcționare continuă până la 80 de grade Celsius sub presiune.
  • Control manual: Manetă ergonomică blocabilă dotată cu limitator de cursă la 90 de grade și posibilitate de rotire completă la 360 de grade.
  • Interfață acționare: Puncte de montaj standardizate conform EN ISO 5211 pentru montarea directă a actuatoarelor electrice sau pneumatice.
  • Fixare mecanică: Inserții filetate integrate din oțel inoxidabil 1.4404 (316L) la baza corpului pentru fixare rigidă pe console.

Materiale și standarde

Fabricat din policlorură de vinil supraclorurată (PVC-C) în nuanța gri agat RAL 7038, acest robinet respectă cerințele standardelor de material ISO 15493 și DIN 8079 / DIN 8080. Corpul inert chimic prezintă o rezistență deosebită la acizi fierbinți, baze și săruri, depășind performanțele sistemelor clasice din vinil neplastifiat.

Componentele în contact cu fluidul sunt echipate cu etanșări elastomerice durabile din EPDM sau FKM, alături de scaune din PTFE virgin pentru eliminarea blocajelor și reducerea uzurii mecanice. Compatibilitatea dimensională Z cu robinetele Tip 543 din prima generație și piulițele olandeze seria 546 este păstrată complet, permițând înlocuirea rapidă în revizii fără modificarea traseelor de conducte existente.

Aplicații

Acest robinet cu port T orizontal este conceput pentru mixarea și distribuția lichidelor corozive în industria de proces chimic, unități de producție pentru semiconductoare și instalații de tratare a suprafețelor. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează gama Tip 543 Pro pentru circuite tehnologice unde integritatea procesului este esențială.

Domeniile principale includ circuitele de apă demineralizată și de înaltă puritate, modulele de dozare a substanțelor chimice, producția de cablaje imprimate, băile de galvanizare și stațiile de epurare industrială. Inserțiile filetate de la bază preiau solicitările mecanice și vibrațiile exterioare, protejând conductele din plastic și asigurând o durabilitate extinsă în exploatare.

  Fișă tehnică (PDF)

Robinetul cu bilă cu 3 căi Georg Fischer Tip 543 Pro din PVC-C este un echipament termoplastic proiectat pentru mixarea și devierea precisă a fluidelor în rețele de conducte industriale. Echipat cu o bilă cu port T orizontal și conexiuni prin lipire prin mufare metrică de la d16 până la d63 mm, acesta asigură un control direcțional optim în condiții de lucru solicitante. Având o presiune nominală de 10 bar la 20 de grade Celsius, acest robinet funcționează cu medii chimice agresive la temperaturi de până la 80 de grade Celsius sub presiune.

Caracteristici tehnice

Robinetul cu bilă cu 3 căi Tip 543 Pro asigură un control flexibil al debitului printr-un mecanism cu port T orizontal configurat pentru rotire continuă la 360 de grade sau manevrare indexată la 90 de grade. Scaunele de etanșare din PTFE cu coeficient redus de frecare, dublate de garnituri de susținere din EPDM sau FKM, garantează închiderea etanșă și un cuplu redus de manevră în circuitele industriale.

  • Presiune nominală: Rezistență nominală de 10 bar la 20 de grade Celsius pe întreaga gamă dimensională.
  • Regim termic: Stabilitate termică ridicată pentru funcționare continuă până la 80 de grade Celsius sub presiune.
  • Control manual: Manetă ergonomică blocabilă dotată cu limitator de cursă la 90 de grade și posibilitate de rotire completă la 360 de grade.
  • Interfață acționare: Puncte de montaj standardizate conform EN ISO 5211 pentru montarea directă a actuatoarelor electrice sau pneumatice.
  • Fixare mecanică: Inserții filetate integrate din oțel inoxidabil 1.4404 (316L) la baza corpului pentru fixare rigidă pe console.

Materiale și standarde

Fabricat din policlorură de vinil supraclorurată (PVC-C) în nuanța gri agat RAL 7038, acest robinet respectă cerințele standardelor de material ISO 15493 și DIN 8079 / DIN 8080. Corpul inert chimic prezintă o rezistență deosebită la acizi fierbinți, baze și săruri, depășind performanțele sistemelor clasice din vinil neplastifiat.

Componentele în contact cu fluidul sunt echipate cu etanșări elastomerice durabile din EPDM sau FKM, alături de scaune din PTFE virgin pentru eliminarea blocajelor și reducerea uzurii mecanice. Compatibilitatea dimensională Z cu robinetele Tip 543 din prima generație și piulițele olandeze seria 546 este păstrată complet, permițând înlocuirea rapidă în revizii fără modificarea traseelor de conducte existente.

Aplicații

Acest robinet cu port T orizontal este conceput pentru mixarea și distribuția lichidelor corozive în industria de proces chimic, unități de producție pentru semiconductoare și instalații de tratare a suprafețelor. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează gama Tip 543 Pro pentru circuite tehnologice unde integritatea procesului este esențială.

Domeniile principale includ circuitele de apă demineralizată și de înaltă puritate, modulele de dozare a substanțelor chimice, producția de cablaje imprimate, băile de galvanizare și stațiile de epurare industrială. Inserțiile filetate de la bază preiau solicitările mecanice și vibrațiile exterioare, protejând conductele din plastic și asigurând o durabilitate extinsă în exploatare.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 16 mm
Garnitura EPDM
163543201
Material: PVC-C
Port: Orizontal/Port-T
PN: 10 Bar
Buc. 771,85 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 16 mm
Garnitura FKM
163543211
Material: PVC-C
Port: Orizontal/Port-T
PN: 10 Bar
Buc. 822,20 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura EPDM
163543202
Material: PVC-C
Port: Orizontal/Port-T
PN: 10 Bar
Buc. 771,85 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura FKM
163543212
Material: PVC-C
Port: Orizontal/Port-T
PN: 10 Bar
Buc. 822,20 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura EPDM
163543203
Material: PVC-C
Port: Orizontal/Port-T
PN: 10 Bar
Buc. 871,20 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura FKM
163543213
Material: PVC-C
Port: Orizontal/Port-T
PN: 10 Bar
Buc. 941,15 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura EPDM
163543204
Material: PVC-C
Port: Orizontal/Port-T
PN: 10 Bar
Buc. 1.031,20 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura FKM
163543214
Material: PVC-C
Port: Orizontal/Port-T
PN: 10 Bar
Buc. 1.118,15 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura EPDM
163543205
Material: PVC-C
Port: Orizontal/Port-T
PN: 10 Bar
Buc. 1.264,66 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura FKM
163543215
Material: PVC-C
Port: Orizontal/Port-T
PN: 10 Bar
Buc. 1.351,45 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura EPDM
163543206
Material: PVC-C
Port: Orizontal/Port-T
PN: 10 Bar
Buc. 1.362,35 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura FKM
163543216
Material: PVC-C
Port: Orizontal/Port-T
PN: 10 Bar
Buc. 1.555,95 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura EPDM
163543207
Material: PVC-C
Port: Orizontal/Port-T
PN: 10 Bar
Buc. 1.708,54 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura FKM
163543217
Material: PVC-C
Port: Orizontal/Port-T
PN: 10 Bar
Buc. 1.906,71 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
