Robinet 3 căi 543 Pro PVC-C 24V, Port L Orizontal

Robinet 3 căi 543 Pro PVC-C 24V, Port L Orizontal

Material: PVC-C Port: Orizontal/Port-L PN: 10

  Fișă tehnică (PDF)

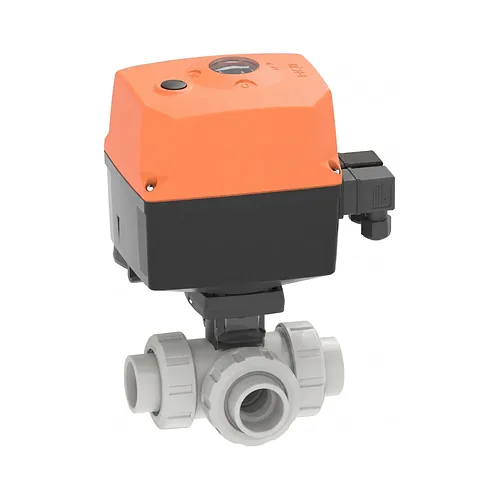

Robinetul cu bilă cu 3 căi Georg Fischer tip 543 Pro din PVC-C cu servomotor electric EA25 la 24V este proiectat pentru devierea și mixarea precisă a fluidelor în instalațiile chimice industriale. Prevăzut cu o bilă cu port L orizontal care realizează o cursă de 90 grade, acest ansamblu acționat automat înlocuiește schemele complexe cu doi robineți pe conducte cu lipire prin mufare metrică de la d16 până la d63 mm la presiunea nominală PN10.

Caracteristici tehnice

Robinetul automatizat tip 543 Pro îmbină siguranța operațională ridicată cu o poziționare exactă și semnalizare completă a stării către tabloul de automatizare. Manevrarea este realizată de servomotorul electric EA25 la 24V c.a./c.c., echipat din fabrică cu o rezistență internă de încălzire ce previne formarea condensului în spații tehnice umede sau reci.

  • Acționare: servomotor electric EA25, tensiune de alimentare 24V c.a./c.c.
  • Configurație port: port L orizontal cu rotație la 90 grade
  • Presiune nominală: PN10 pentru întreaga gamă metrică d16 - d63 mm
  • Garnituri de etanșare: scaune de bilă din PTFE cu garnituri EPDM sau FKM
  • Semnalizare poziție: indicator optic integrat și limitatoare electrice de cursă
  • Funcții de siguranță: comandă manuală de urgență pentru punere în funcțiune

Materiale și standarde

Corpul armăturii este fabricat din policlorură de vinil supraclorurată (PVC-C) în nuanța gri agat RAL 7038, un termoplastic ignifug rezistent la temperaturi ridicate și medii chimice agresive precum acizi, baze și săruri. Îmbinarea respectă standardele dimensionale DIN, EN și ISO pentru lipire prin mufare metrică, iar carcasa actuatorului oferă o protecție avansată la factorii industriali de mediu. Inserțiile filetate din oțel inoxidabil integrate în corp permit ancorarea fermă pe cadre sau structuri metalice, prevenind transmiterea de solicitări mecanice către tronsoanele de conductă.

Aplicații

Acest robinet cu trei căi motorizat este destinat cu precădere buclelor de dozare, distribuție chimică și deviere automată a fluxurilor în rețele industriale complexe. Produsul este utilizat pe scară largă în instalații de galvanizare și tratare a suprafețelor, circuite de apă demineralizată și tratare a apei, fabrici de componente electronice și semiconductoare, precum și pe nave maritime. Dimensiunile standardizate de interfață Georg Fischer asigură modularitatea deplină a sistemului și flexibilitate pe termen lung.

  Fișă tehnică (PDF)

Robinetul cu bilă cu 3 căi Georg Fischer tip 543 Pro din PVC-C cu servomotor electric EA25 la 24V este proiectat pentru devierea și mixarea precisă a fluidelor în instalațiile chimice industriale. Prevăzut cu o bilă cu port L orizontal care realizează o cursă de 90 grade, acest ansamblu acționat automat înlocuiește schemele complexe cu doi robineți pe conducte cu lipire prin mufare metrică de la d16 până la d63 mm la presiunea nominală PN10.

Caracteristici tehnice

Robinetul automatizat tip 543 Pro îmbină siguranța operațională ridicată cu o poziționare exactă și semnalizare completă a stării către tabloul de automatizare. Manevrarea este realizată de servomotorul electric EA25 la 24V c.a./c.c., echipat din fabrică cu o rezistență internă de încălzire ce previne formarea condensului în spații tehnice umede sau reci.

  • Acționare: servomotor electric EA25, tensiune de alimentare 24V c.a./c.c.
  • Configurație port: port L orizontal cu rotație la 90 grade
  • Presiune nominală: PN10 pentru întreaga gamă metrică d16 - d63 mm
  • Garnituri de etanșare: scaune de bilă din PTFE cu garnituri EPDM sau FKM
  • Semnalizare poziție: indicator optic integrat și limitatoare electrice de cursă
  • Funcții de siguranță: comandă manuală de urgență pentru punere în funcțiune

Materiale și standarde

Corpul armăturii este fabricat din policlorură de vinil supraclorurată (PVC-C) în nuanța gri agat RAL 7038, un termoplastic ignifug rezistent la temperaturi ridicate și medii chimice agresive precum acizi, baze și săruri. Îmbinarea respectă standardele dimensionale DIN, EN și ISO pentru lipire prin mufare metrică, iar carcasa actuatorului oferă o protecție avansată la factorii industriali de mediu. Inserțiile filetate din oțel inoxidabil integrate în corp permit ancorarea fermă pe cadre sau structuri metalice, prevenind transmiterea de solicitări mecanice către tronsoanele de conductă.

Aplicații

Acest robinet cu trei căi motorizat este destinat cu precădere buclelor de dozare, distribuție chimică și deviere automată a fluxurilor în rețele industriale complexe. Produsul este utilizat pe scară largă în instalații de galvanizare și tratare a suprafețelor, circuite de apă demineralizată și tratare a apei, fabrici de componente electronice și semiconductoare, precum și pe nave maritime. Dimensiunile standardizate de interfață Georg Fischer asigură modularitatea deplină a sistemului și flexibilitate pe termen lung.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 16 mm
Garnitura EPDM
199167262
Material: PVC-C
Port: Orizontal/Port-L
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura EPDM
199167263
Material: PVC-C
Port: Orizontal/Port-L
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura EPDM
199167264
Material: PVC-C
Port: Orizontal/Port-L
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura EPDM
199167265
Material: PVC-C
Port: Orizontal/Port-L
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura EPDM
199167266
Material: PVC-C
Port: Orizontal/Port-L
PN: 10
Buc. 6.867,90 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura EPDM
199167267
Material: PVC-C
Port: Orizontal/Port-L
PN: 10
Buc. 7.635,60 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura EPDM
199167268
Material: PVC-C
Port: Orizontal/Port-L
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 16 mm
Garnitura FKM
199167272
Material: PVC-C
Port: Orizontal/Port-L
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura FKM
199167273
Material: PVC-C
Port: Orizontal/Port-L
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura FKM
199167274
Material: PVC-C
Port: Orizontal/Port-L
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura FKM
199167275
Material: PVC-C
Port: Orizontal/Port-L
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura FKM
199167276
Material: PVC-C
Port: Orizontal/Port-L
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura FKM
199167277
Material: PVC-C
Port: Orizontal/Port-L
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura FKM
199167278
Material: PVC-C
Port: Orizontal/Port-L
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
