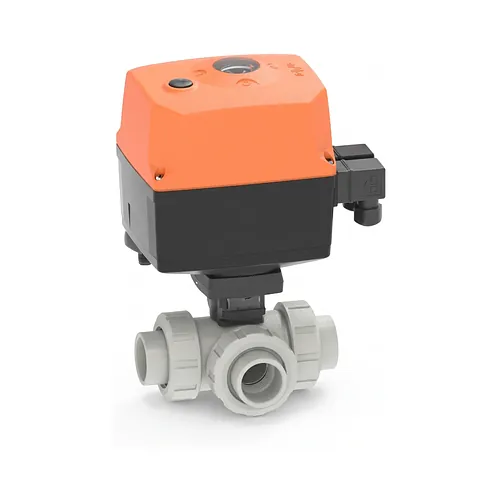

Robinet 3 căi 543 Pro PVC-C 24V, Port T Orizontal

Robinet 3 căi 543 Pro PVC-C 24V, Port T Orizontal

Material: PVC-C Port: Orizontal/Port-T PN: 10

  Fișă tehnică (PDF)

Robinetul cu bilă cu 3 căi Georg Fischer tip 543 Pro din PVC-C cu servomotor electric EA25 este proiectat pentru mixarea și devierea automată a fluidelor în rețele de conducte industriale. Destinat instalațiilor tehnologice ce solicită rezistență chimică ridicată la temperaturi de lucru de până la 80 grade Celsius, ansamblul asigură distribuția automatizată a debitului pe dimensiuni metrice de la d16 mm până la d63 mm la o presiune nominală uniformă PN10.

Caracteristici tehnice

Ansamblul automatizat combină o configurație cu port T orizontal și o cursă de manevră calibrată la 90 grade acționată de servomotorul compact EA25 la 24V AC/DC. Semnalizarea electronică de poziție și funcțiile de protecție integrate garantează comutarea sigură a traseelor între ramurile instalației.

Servomotorul electric EA25 integrează un indicator optic de poziție și limitatoare de cursă auxiliare reglabile pentru pozițiile Deschis, Închis și Intermediar. Formarea condensului în carcasa de protecție este prevenită de o rezistență de încălzire internă, în timp ce levierul manual permite manevrarea rapidă la punerea în funcțiune și revizii fără alimentare electrică.

  • Tip robinet: robinet cu bilă cu 3 căi tip 543 Pro, port T orizontal
  • Model servomotor: acționare electrică Georg Fischer EA25 (24V AC/DC)
  • Presiune nominală: PN10 (10 bar la 20 grade Celsius) pe întreaga gamă
  • Sistem de etanșare: scaune de bilă din PTFE pur cu garnituri O-ring din EPDM sau FKM
  • Conexiuni la rețea: mufe metrice pentru lipire prin mufare conform standardelor ISO și DIN
  • Dotări servomotor: rezistență anticondens integrată, indicator optic și levier manual

Materiale și standarde

Corpul și bila robinetului sunt realizate prin injecție din policlorură de vinil post-clorurată în nuanța gri agat RAL 7038, respectând cerințele dimensionale și de material conform ISO 15493 și DIN 8079/8080. Carcasa servomotorului este fabricată din polipropilenă ranforsată cu fibră de sticlă pentru a rezista atmosferei agresive din halele industriale.

Scaunele din PTFE pur oferă un coeficient redus de frecare, reducând cuplul de manevră și asigurând etanșarea fiabilă la manipularea acizilor concentrați, a bazelor și a sărurilor. Ansamblul respectă interfața de montaj conform DIN/ISO 5211 și standardele de protecție electrică conform EN 60529, asigurând protecție superioară la factorii de mediu.

Instalare și îmbinare

Îmbinarea cu rețeaua se realizează prin lipire prin mufare pe conducte metrice, generând conexiuni omogene și perfect etanșe, capabile să suporte solicitările termice și chimice din exploatare. Inserțiile filetate integrate din oțel inoxidabil din baza robinetului permit fixarea directă și rigidă pe console.

Ancorarea prin inserțiile filetate din oțel inoxidabil previne transmiterea eforturilor mecanice cauzate de dilatările termice către corpul din termoplastic. Alinierea corectă a tronsoanelor de țeavă înainte de lipire prin mufare și respectarea procedurilor standardizate garantează protecția componentelor interne și funcționarea optimă în ax orizontal.

  Fișă tehnică (PDF)

Robinetul cu bilă cu 3 căi Georg Fischer tip 543 Pro din PVC-C cu servomotor electric EA25 este proiectat pentru mixarea și devierea automată a fluidelor în rețele de conducte industriale. Destinat instalațiilor tehnologice ce solicită rezistență chimică ridicată la temperaturi de lucru de până la 80 grade Celsius, ansamblul asigură distribuția automatizată a debitului pe dimensiuni metrice de la d16 mm până la d63 mm la o presiune nominală uniformă PN10.

Caracteristici tehnice

Ansamblul automatizat combină o configurație cu port T orizontal și o cursă de manevră calibrată la 90 grade acționată de servomotorul compact EA25 la 24V AC/DC. Semnalizarea electronică de poziție și funcțiile de protecție integrate garantează comutarea sigură a traseelor între ramurile instalației.

Servomotorul electric EA25 integrează un indicator optic de poziție și limitatoare de cursă auxiliare reglabile pentru pozițiile Deschis, Închis și Intermediar. Formarea condensului în carcasa de protecție este prevenită de o rezistență de încălzire internă, în timp ce levierul manual permite manevrarea rapidă la punerea în funcțiune și revizii fără alimentare electrică.

  • Tip robinet: robinet cu bilă cu 3 căi tip 543 Pro, port T orizontal
  • Model servomotor: acționare electrică Georg Fischer EA25 (24V AC/DC)
  • Presiune nominală: PN10 (10 bar la 20 grade Celsius) pe întreaga gamă
  • Sistem de etanșare: scaune de bilă din PTFE pur cu garnituri O-ring din EPDM sau FKM
  • Conexiuni la rețea: mufe metrice pentru lipire prin mufare conform standardelor ISO și DIN
  • Dotări servomotor: rezistență anticondens integrată, indicator optic și levier manual

Materiale și standarde

Corpul și bila robinetului sunt realizate prin injecție din policlorură de vinil post-clorurată în nuanța gri agat RAL 7038, respectând cerințele dimensionale și de material conform ISO 15493 și DIN 8079/8080. Carcasa servomotorului este fabricată din polipropilenă ranforsată cu fibră de sticlă pentru a rezista atmosferei agresive din halele industriale.

Scaunele din PTFE pur oferă un coeficient redus de frecare, reducând cuplul de manevră și asigurând etanșarea fiabilă la manipularea acizilor concentrați, a bazelor și a sărurilor. Ansamblul respectă interfața de montaj conform DIN/ISO 5211 și standardele de protecție electrică conform EN 60529, asigurând protecție superioară la factorii de mediu.

Instalare și îmbinare

Îmbinarea cu rețeaua se realizează prin lipire prin mufare pe conducte metrice, generând conexiuni omogene și perfect etanșe, capabile să suporte solicitările termice și chimice din exploatare. Inserțiile filetate integrate din oțel inoxidabil din baza robinetului permit fixarea directă și rigidă pe console.

Ancorarea prin inserțiile filetate din oțel inoxidabil previne transmiterea eforturilor mecanice cauzate de dilatările termice către corpul din termoplastic. Alinierea corectă a tronsoanelor de țeavă înainte de lipire prin mufare și respectarea procedurilor standardizate garantează protecția componentelor interne și funcționarea optimă în ax orizontal.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
Garnitura EPDM
D 16 mm
199167322
Material: PVC-C
Port: Orizontal/Port-T
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Garnitura EPDM
D 20 mm
199167323
Material: PVC-C
Port: Orizontal/Port-T
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Garnitura EPDM
D 25 mm
199167324
Material: PVC-C
Port: Orizontal/Port-T
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Garnitura EPDM
D 32 mm
199167325
Material: PVC-C
Port: Orizontal/Port-T
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Garnitura EPDM
D 40 mm
199167326
Material: PVC-C
Port: Orizontal/Port-T
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Garnitura EPDM
D 50 mm
199167327
Material: PVC-C
Port: Orizontal/Port-T
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Garnitura EPDM
D 63 mm
199167328
Material: PVC-C
Port: Orizontal/Port-T
PN: 10
Buc. 7.895,65 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Garnitura FKM
D 16 mm
199167332
Material: PVC-C
Port: Orizontal/Port-T
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Garnitura FKM
D 20 mm
199167333
Material: PVC-C
Port: Orizontal/Port-T
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Garnitura FKM
D 25 mm
199167334
Material: PVC-C
Port: Orizontal/Port-T
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Garnitura FKM
D 32 mm
199167335
Material: PVC-C
Port: Orizontal/Port-T
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Garnitura FKM
D 40 mm
199167336
Material: PVC-C
Port: Orizontal/Port-T
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Garnitura FKM
D 50 mm
199167337
Material: PVC-C
Port: Orizontal/Port-T
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Garnitura FKM
D 63 mm
199167338
Material: PVC-C
Port: Orizontal/Port-T
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
