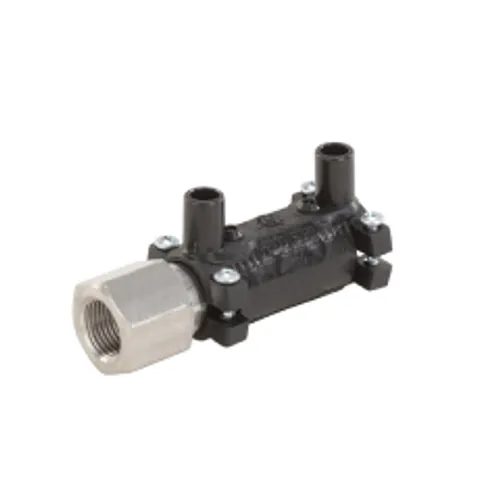

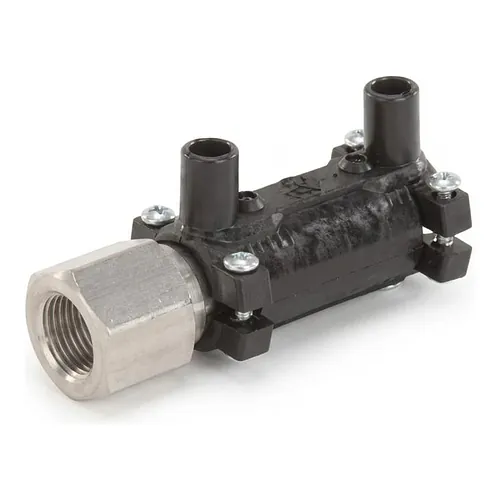

Mufă tranziție electrofuziune PE100/inox cu filet interior SDR11 și pini de sudură

Mufă tranziție electrofuziune PE100/inox filet interior SDR11

Material: Polietilena PN: 16 Bar SDR: 11

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Mufa de tranziție prin electrofuziune Georg Fischer ELGEF Plus asigură o îmbinare nedemontabilă și sigură între conductele din polietilenă PEHD (PE100) și componentele metalice filetate din inox. Proiectată pentru rețele de utilități și instalații industriale sub presiune, această piesă de tranziție SDR11 îmbină o mufă de electrofuziune la un capăt cu un filet interior cilindric Rp din oțel inoxidabil la celălalt, fiind evaluată pentru o presiune de 16 bar la apă și 10 bar la gaz.

Caracteristici tehnice

Această piesă de tranziție prin electrofuziune SDR11 este proiectată pentru a asigura continuitatea între rețelele termoplastice și armăturile metalice fără pierderi de presiune sau riscuri de scurgere. Fitingul garantează etanșeitate hidraulică perfectă și rezistență ridicată la solicitări axiale și la încovoiere pe parcursul unei durate de viață proiectate de 100 de ani.

  • Presiune nominală de lucru: 16 bar pentru rețele de apă potabilă și 10 bar pentru rețele de gaz combustibil (clasa SDR11).
  • Configurație îmbinare: Mufă de electrofuziune integrată din PE100 și racord cu filet interior cilindric Rp din oțel inoxidabil.
  • Conexiune electrică: Conectori standard cu pini de 4 mm compatibili cu aparatele universale de sudură prin electrofuziune.
  • Controlul calității: Martori vizuali de sudură cu cursă limitată pentru confirmarea directă a ciclului de fuziune.
  • Gamă dimensională: Diametre exterioare de la d20 mm până la d63 mm, cu filete interioare corespunzătoare de la 1/2" la 2".

Materiale și standarde

Produsă din rășină virgină PE100 certificată de asociația PE100+, mufa prezintă o rezistență excelentă la fisurare sub sarcină și o compatibilitate chimică ridicată pe termen lung. Inserția filetată din oțel inoxidabil este fixată ferm în corpul din polietilenă pentru a preveni rotirea sau dezaxarea în timpul strângerii armăturilor și pe durata funcționării.

Fitingul de tranziție respectă standardele europene armonizate EN 12201-1 pentru conducte de apă destinate consumului uman și EN 1555-3 pentru conducte de alimentare cu combustibili gazoși. Piesa beneficiază de agremente internaționale de renume precum DVGW, SVGW, KIWA și ACS, garantând siguranța sanitară pentru apă potabilă și fiabilitatea în rețele utilitare.

Instalare și îmbinare

Mufa de tranziție ELGEF Plus integrează un sistem mecanic de fixare a conductei care stabilizează țeava PEHD introdusă pe durata sudurii prin electrofuziune. Acest mecanism integrat elimină necesitatea dispozitivelor externe de aliniere pentru aceste diametre, menținând poziționarea axială precisă în timpul fazelor de încălzire și răcire.

Spirele de încălzire încorporate asigură un transfer termic uniform în zona de fuziune, creând o sudură omogenă și lipsită de pori. La racordarea robineților sau a echipamentelor filetate, inserția robustă din inox preia solicitările de torsiune fără a transmite eforturi distructive în structura din polietilenă. BigWeld distribuie gama Georg Fischer ELGEF Plus la nivel european, oferind componente certificate pentru proiecte de infrastructură.

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Mufa de tranziție prin electrofuziune Georg Fischer ELGEF Plus asigură o îmbinare nedemontabilă și sigură între conductele din polietilenă PEHD (PE100) și componentele metalice filetate din inox. Proiectată pentru rețele de utilități și instalații industriale sub presiune, această piesă de tranziție SDR11 îmbină o mufă de electrofuziune la un capăt cu un filet interior cilindric Rp din oțel inoxidabil la celălalt, fiind evaluată pentru o presiune de 16 bar la apă și 10 bar la gaz.

Caracteristici tehnice

Această piesă de tranziție prin electrofuziune SDR11 este proiectată pentru a asigura continuitatea între rețelele termoplastice și armăturile metalice fără pierderi de presiune sau riscuri de scurgere. Fitingul garantează etanșeitate hidraulică perfectă și rezistență ridicată la solicitări axiale și la încovoiere pe parcursul unei durate de viață proiectate de 100 de ani.

  • Presiune nominală de lucru: 16 bar pentru rețele de apă potabilă și 10 bar pentru rețele de gaz combustibil (clasa SDR11).
  • Configurație îmbinare: Mufă de electrofuziune integrată din PE100 și racord cu filet interior cilindric Rp din oțel inoxidabil.
  • Conexiune electrică: Conectori standard cu pini de 4 mm compatibili cu aparatele universale de sudură prin electrofuziune.
  • Controlul calității: Martori vizuali de sudură cu cursă limitată pentru confirmarea directă a ciclului de fuziune.
  • Gamă dimensională: Diametre exterioare de la d20 mm până la d63 mm, cu filete interioare corespunzătoare de la 1/2" la 2".

Materiale și standarde

Produsă din rășină virgină PE100 certificată de asociația PE100+, mufa prezintă o rezistență excelentă la fisurare sub sarcină și o compatibilitate chimică ridicată pe termen lung. Inserția filetată din oțel inoxidabil este fixată ferm în corpul din polietilenă pentru a preveni rotirea sau dezaxarea în timpul strângerii armăturilor și pe durata funcționării.

Fitingul de tranziție respectă standardele europene armonizate EN 12201-1 pentru conducte de apă destinate consumului uman și EN 1555-3 pentru conducte de alimentare cu combustibili gazoși. Piesa beneficiază de agremente internaționale de renume precum DVGW, SVGW, KIWA și ACS, garantând siguranța sanitară pentru apă potabilă și fiabilitatea în rețele utilitare.

Instalare și îmbinare

Mufa de tranziție ELGEF Plus integrează un sistem mecanic de fixare a conductei care stabilizează țeava PEHD introdusă pe durata sudurii prin electrofuziune. Acest mecanism integrat elimină necesitatea dispozitivelor externe de aliniere pentru aceste diametre, menținând poziționarea axială precisă în timpul fazelor de încălzire și răcire.

Spirele de încălzire încorporate asigură un transfer termic uniform în zona de fuziune, creând o sudură omogenă și lipsită de pori. La racordarea robineților sau a echipamentelor filetate, inserția robustă din inox preia solicitările de torsiune fără a transmite eforturi distructive în structura din polietilenă. BigWeld distribuie gama Georg Fischer ELGEF Plus la nivel european, oferind componente certificate pentru proiecte de infrastructură.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 20 mm
Filet 1/2"
724920256
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 534,08 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Filet 3/4"
724920257
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 570,85 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Filet 1"
724920258
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 615,55 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Filet 1 1/4"
724920259
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 724,97 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Filet 1 1/2"
724920260
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 769,26 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Filet 2"
724920261
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 922,98 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 724920256
D: 20 mm
Filet: 1/2"
Livrare în 24h
534,08 RON / Buc.
Cod produs: 724920257
D: 25 mm
Filet: 3/4"
Livrare în 24h
570,85 RON / Buc.
Cod produs: 724920258
D: 32 mm
Filet: 1"
Livrare în 24h
615,55 RON / Buc.
Cod produs: 724920259
D: 40 mm
Filet: 1 1/4"
Livrare în 24h
724,97 RON / Buc.
Cod produs: 724920260
D: 50 mm
Filet: 1 1/2"
Livrare în 24h
769,26 RON / Buc.
Cod produs: 724920261
D: 63 mm
Filet: 2"
Livrare în 24h
922,98 RON / Buc.
