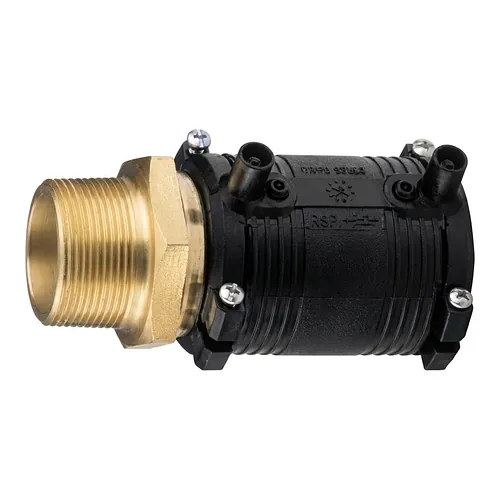

Mufă de tranziție electrofuziune PEHD și alamă cu filet exterior

Mufă tranziție electrofuziune PEHD/alamă SDR11 filet exterior

Material: Polietilena PN: 16 Bar SDR: 11

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Mufa de tranziție prin electrofuziune PEHD și alamă cu filet exterior din gama Georg Fischer ELGEF Plus asigură o racordare etanșă și durabilă între conductele din polietilenă de înaltă densitate și armăturile, robinetele sau fitingurile metalice filetate. Proiectată pentru rețele moderne de utilități, această piesă de tranziție SDR11 îmbină o mufă de sudură prin electrofuziune la capătul din polietilenă cu un filet exterior robust din alamă, garantând stabilitate mecanică și etanșare sigură pentru rețele de apă potabilă și distribuție de gaze combustibile.

Caracteristici tehnice

Această mufă de tranziție SDR11 este proiectată pentru presiuni nominale de regim de până la 16 bar pentru transportul apei și 10 bar pentru distribuția gazelor naturale. Mufa de electrofuziune include spire termice integrate de înaltă precizie și pini standardizați de 4 mm pentru o distribuție termică uniformă pe durata sudurii.

  • Presiune nominală de lucru: PN16 pentru rețele de apă și PN10 pentru distribuție gaze
  • Raport dimensional: configurație standard SDR11
  • Conexiuni de sudură: conectori cu pini de 4 mm și martori vizuali de fuziune
  • Sistem de fixare: mecanism integrat de fixare a țevii pentru diametre până la d63 mm
  • Construcție mecanică: inserție filetată exterioară din alamă rezistentă la torsiune și smulgere
  • Durată estimată de viață: peste 100 de ani în condiții nominale de exploatare

Materiale și standarde

Fabricată din granule virgine de polietilenă PE100 și alamă superioară CW617N, piesa prezintă o rezistență mecanică ridicată și o protecție remarcabilă împotriva fisurării sub sarcină de mediu. Corpul din polietilenă este produs în conformitate cu standardele europene EN 12201-1 pentru alimentare cu apă și EN 1555-3 pentru distribuția gazelor combustibile, beneficiind de agremente de potabilitate ACS, DVGW, KIWA și KTW/W270.

Polimerul PE100 oferă o rezistență la impact Charpy de 83 kJ/m² la 23 grade C și 13 kJ/m² la -40 grade C, asigurând o tenacitate structurală optimă și o rezistență crescută împotriva propagării rapide a fisurilor în exploatare.

Instalare și îmbinare

Procesul de sudură prin electrofuziune presupune răzuirea mecanică atentă a stratului oxidat exterior al țevii de polietilenă, degresarea temeinică cu agenți aprobați și introducerea completă a capătului conductei în mufă până la opritorul interior. Sistemul integrat de fixare a țevii stabilizează ansamblul pe întreaga durată a fazelor de încălzire și răcire, eliminând necesitatea dispozitivelor exterioare de aliniere pentru dimensiuni de până la d63 mm.

Etanșarea filetului exterior din alamă se realizează cu materiale de etanșare compatibile cu alama și cu fluidul vehiculat. Cuplul de strângere mecanică trebuie aplicat exclusiv pe profilul hexagonal al componentei metalice cu chei corespunzătoare, evitând transmiterea solicitărilor de torsiune către zona de sudură a polietilenei.

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Mufa de tranziție prin electrofuziune PEHD și alamă cu filet exterior din gama Georg Fischer ELGEF Plus asigură o racordare etanșă și durabilă între conductele din polietilenă de înaltă densitate și armăturile, robinetele sau fitingurile metalice filetate. Proiectată pentru rețele moderne de utilități, această piesă de tranziție SDR11 îmbină o mufă de sudură prin electrofuziune la capătul din polietilenă cu un filet exterior robust din alamă, garantând stabilitate mecanică și etanșare sigură pentru rețele de apă potabilă și distribuție de gaze combustibile.

Caracteristici tehnice

Această mufă de tranziție SDR11 este proiectată pentru presiuni nominale de regim de până la 16 bar pentru transportul apei și 10 bar pentru distribuția gazelor naturale. Mufa de electrofuziune include spire termice integrate de înaltă precizie și pini standardizați de 4 mm pentru o distribuție termică uniformă pe durata sudurii.

  • Presiune nominală de lucru: PN16 pentru rețele de apă și PN10 pentru distribuție gaze
  • Raport dimensional: configurație standard SDR11
  • Conexiuni de sudură: conectori cu pini de 4 mm și martori vizuali de fuziune
  • Sistem de fixare: mecanism integrat de fixare a țevii pentru diametre până la d63 mm
  • Construcție mecanică: inserție filetată exterioară din alamă rezistentă la torsiune și smulgere
  • Durată estimată de viață: peste 100 de ani în condiții nominale de exploatare

Materiale și standarde

Fabricată din granule virgine de polietilenă PE100 și alamă superioară CW617N, piesa prezintă o rezistență mecanică ridicată și o protecție remarcabilă împotriva fisurării sub sarcină de mediu. Corpul din polietilenă este produs în conformitate cu standardele europene EN 12201-1 pentru alimentare cu apă și EN 1555-3 pentru distribuția gazelor combustibile, beneficiind de agremente de potabilitate ACS, DVGW, KIWA și KTW/W270.

Polimerul PE100 oferă o rezistență la impact Charpy de 83 kJ/m² la 23 grade C și 13 kJ/m² la -40 grade C, asigurând o tenacitate structurală optimă și o rezistență crescută împotriva propagării rapide a fisurilor în exploatare.

Instalare și îmbinare

Procesul de sudură prin electrofuziune presupune răzuirea mecanică atentă a stratului oxidat exterior al țevii de polietilenă, degresarea temeinică cu agenți aprobați și introducerea completă a capătului conductei în mufă până la opritorul interior. Sistemul integrat de fixare a țevii stabilizează ansamblul pe întreaga durată a fazelor de încălzire și răcire, eliminând necesitatea dispozitivelor exterioare de aliniere pentru dimensiuni de până la d63 mm.

Etanșarea filetului exterior din alamă se realizează cu materiale de etanșare compatibile cu alama și cu fluidul vehiculat. Cuplul de strângere mecanică trebuie aplicat exclusiv pe profilul hexagonal al componentei metalice cu chei corespunzătoare, evitând transmiterea solicitărilor de torsiune către zona de sudură a polietilenei.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 20 mm
Filet 1/2"
720920756
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 192,39 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Filet 1"
720920754
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 227,17 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Filet 3/4"
720920757
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 198,40 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Filet 1"
720920763
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 227,17 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Filet 1/2"
720920764
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 186,35 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Filet 3/4"
720920765
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 186,35 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Filet 1"
720920758
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 202,41 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Filet 1 1/4"
720920766
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 269,75 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Filet 1/2"
720920767
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 269,75 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Filet 2"
720920768
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 417,15 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Filet 1"
720920771
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 283,67 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Filet 1 1/4"
720920759
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 228,76 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Filet 1 1/2"
720920772
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 283,67 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Filet 2"
720920773
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 417,15 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Filet 1"
720920776
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 322,36 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Filet 1 1/4"
720920777
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 322,36 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Filet 1 1/2"
720920760
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 263,43 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Filet 2"
720920778
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 417,15 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Filet 1"
720920781
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 300,01 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Filet 1 1/4"
720920782
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 399,41 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Filet 1/2"
720920783
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 399,41 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Filet 2"
720920761
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 357,82 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
