Colier de branșare electrofuziune Topload PE100 d160-225 mm SDR11

  Fisa Tehnica |   Catalog | Video Instructiuni

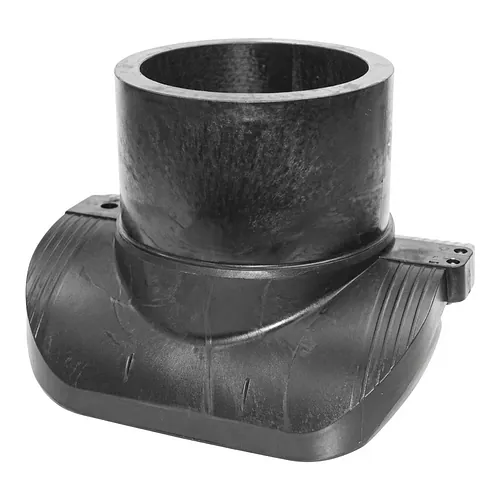

Colierul de branșare ELGEF Plus Topload de la Georg Fischer (GF Piping Systems) este un fiting prin electrofuziune din PE100, SDR 11, cu presiune nominală de 16 bar pentru apă și 10 bar pentru gaz. Realizează o derivație pe conducta PEHD existentă fără tăierea acesteia și se sudează numai pe partea superioară a țevii, astfel încât săpătura nu trebuie extinsă pe sub conductă. Variantele acestei referințe acoperă diametre ale conductei principale de d160 și d225 mm, gama Topload extinzându-se până la d1000 mm.

Construcția urmează conceptul modular de coliere ELGEF Plus. Fixarea integrată menține colierul strâns pe conducta principală pe toată durata încălzirii și a răcirii, conectorii de 4 mm sunt compatibili cu orice aparat uzual de electrofuziune, iar indicatorii de sudură confirmă vizual derularea ciclului. Fiecare fiting este codificat prin cod de bare și asigură trasabilitate completă, astfel încât îmbinarea poate fi documentată în cartea tehnică a lucrării.

Corpul este injectat din PE100, culoare RAL 9005, densitate de aproximativ 0,95 g/cm³, limită de curgere 25 N/mm² și modul de elasticitate la tracțiune 900 N/mm² la 23 grade C, cu rezistență Charpy pe epruvetă crestată de 83 kJ/m² la 23 grade C și 13 kJ/m² la -40 grade C, pentru montaj pe timp rece. Dilatarea termică este de 0,15-0,20 mm/m·K, iar conductivitatea termică de 0,38 W/m·K. Materia primă este aprobată PE100+ Association, 100% polietilenă virgină, rezultând o îmbinare rezistentă la coroziune, fără protecție catodică și cu durată de viață estimată de 100 de ani în rețelele de utilități.

Referințele dimensionale și de presiune sunt EN 12201 pentru apă și EN 1555 pentru gaz, iar gama ELGEF Plus deține aprobări precum DVGW, KIWA, ACS, KTW/W270 și SVGW. Aplicațiile tipice sunt rețelele de distribuție apă potabilă și gaz, instalațiile industriale din PEHD, colectoarele de irigații și rețelele de incendiu. BigWeld este distribuitor autorizat Georg Fischer și livrează gama de electrofuziune ELGEF Plus împreună cu mufele, teurile și echipamentele de sudură aferente.
