Colier de branșare electrofuziune PE100 SDR11 d90-250 mm

  Fisa Tehnica |   Catalog | Video Instructiuni

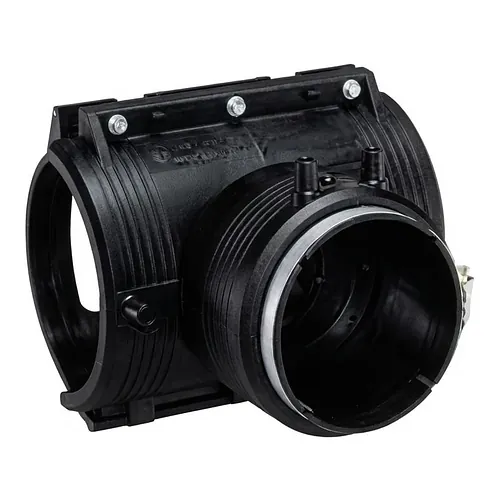

Colierul de branșare prin electrofuziune ELGEF Plus este un fiting de ramificație din PE100, parte a sistemului modular de coliere Georg Fischer, folosit pentru realizarea unei derivații sudate pe o conductă PEHD existentă, fără tăierea rețelei. Este executat în SDR11 și este destinat distribuției de apă la 16 bar și de gaz la 10 bar, cu dimensiuni cuprinse între d90 și d250 mm.

Colierul se poziționează pe suprafața răzuită și curățată a țevii, se strânge mecanic și se sudează prin rezistențele integrate, alimentate de la conectori standard cu pin de 4 mm. Indicatorii de fuziune confirmă vizual încheierea ciclului de sudare, iar fiecare fiting poartă datele Track and Trace pentru trasabilitatea completă a îmbinării. Deoarece derivația se sudează înainte de perforarea conductei principale, branșamentul se poate executa sub presiune, rețeaua rămânând în funcțiune.

Corpul este injectat din PE100 (RAL 9005), din rășini virgine complet compundate, aprobate de PE100+ Association. Materialul are limita de curgere de 25 N/mm² și modulul de elasticitate la tracțiune de 900 N/mm² la 23 grade Celsius, cu rezistență la impact Charpy cu crestătură de 83 kJ/m² la 23 grade Celsius și 13 kJ/m² la -40 grade Celsius, deci fitingul rămâne utilizabil și pe șantiere reci. Densitatea este de circa 0,95 g/cm³, conductivitatea termică 0,38 W/m·K, iar coeficientul de dilatare termică 0,15-0,20 mm/m·K. Îmbinarea sudată este anticorozivă și omogenă cu țeava, ceea ce susține durata de viață estimată de 100 de ani în aplicații de utilități.

• Material: PE100, negru RAL 9005
• Serie: SDR11 - 16 bar apă / 10 bar gaz
• Dimensiuni: d90 - d250 mm
• Îmbinare: electrofuziune, conectori cu pin de 4 mm
• Standarde: EN 12201 (apă), EN 1555 (gaz)
• Agremente: DVGW, KIWA, ACS, KTW/W270, SVGW, NF (CERTIgaz)

Aplicațiile uzuale sunt branșamentele de imobile și racordurile de serviciu pe rețelele de distribuție a apei, conductele de gaz și derivațiile pe conducte PEHD tehnologice. BigWeld este distribuitor autorizat Georg Fischer și livrează gama împreună cu mufele electrofuziune, reducțiile și aparatele de sudură ELGEF Plus din același sistem.
