Adaptor ecoFIT filet exterior R PE100 SDR11 d20-63mm

  Fisa Tehnica |   Catalog | Video Instructiuni

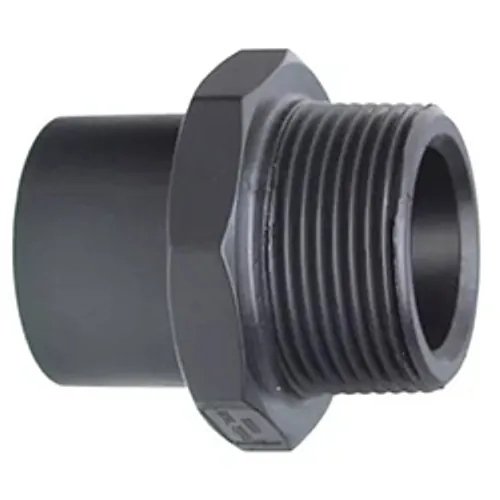

Adaptorul ecoFIT de la Georg Fischer (GF Piping Systems) este un racord de tranziție din PE100 care combină un spigot pentru sudură cap la cap cu un filet exterior conic R, pe gama d20–d63 și dimensiuni de filet R1/2–R2, acoperind DN15–DN50. Spigotul este executat în SDR11 pentru regim PN16 la 20 grade, astfel încât fitingul păstrează clasa de presiune a țevii ecoFIT SDR11, iar trecerea către echipamentele metalice filetate nu reduce presiunea nominală a liniei.

Corpul este fabricat din rășină PE100 virgină, cu grosimea peretelui crescând de la 1,9 mm la d20 până la 5,8 mm la d63 și o lungime totală între 51 și 67 mm, ceea ce menține tranziția compactă acolo unde spațiul din jurul pompelor, distribuitoarelor și grupurilor de robineți este limitat. Capătul spigot se îmbină prin sudură cap la cap clasică și este compatibil și cu sudura IR (infraroșu), rezultând o îmbinare omogenă, cu secțiune integrală, cu țeava PE100 alăturată. Fitingul este conform EN ISO 15494 și face parte din sistemul industrial de țevi ecoFIT PE100.

Aplicațiile tipice sunt instalațiile industriale de proces, manipularea substanțelor chimice, sistemele de răcire și de apă răcită și infrastructura centrelor de date, acolo unde o rețea sudată din polietilenă se racordează la robineți, aparate de măsură, pompe sau distribuitoare metalice filetate. Deoarece partea sudată este permanentă, iar partea filetată rămâne demontabilă, adaptorul este soluția uzuală în punctele care trebuie deschise pentru intervenții sau înlocuirea aparatelor.

Îmbinarea filetată se montează cu solicitări mecanice reduse: țeava adiacentă se sprijină astfel încât filetul să nu preia încovoiere sau torsiune, iar etanșarea se face numai cu materiale care nu sunt dăunătoare polietilenei, deoarece pastele agresive pot iniția fisurarea sub tensiune a PE.

• Material: rășină PE100 virgină
• Dimensiuni: d20–d63, SDR11, PN16
• Filet: exterior R1/2–R2, DN15–DN50
• Grosime perete: 1,9 mm (d20) – 5,8 mm (d63)
• Lungime totală: 51–67 mm
• Îmbinare: spigot sudură cap la cap, compatibil sudură IR
• Standard: EN ISO 15494

BigWeld livrează programul ecoFIT în calitate de distribuitor autorizat Georg Fischer, cu gama completă de adaptoare d20–d63 mm pentru proiecte industriale în Europa.
