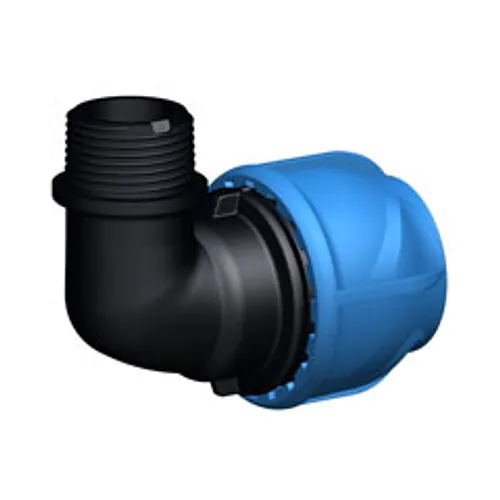

Cot 90 grade compresie cu filet exterior iJOINT din PP cu piuliță albastră

Cot 90 grade compresie cu filet exterior iJOINT PP PN16

Material: Polipropilena PN: 16 Bar

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Cotul de compresie la 90 grade cu filet exterior iJOINT Georg Fischer este un fiting tehnic din polipropilenă proiectat pentru racordarea directă a conductelor din polietilenă la robineți, pompe și distribuitoare cu filet interior. Fabricat pentru rețele de distribuție a apei potabile, sisteme profesionale de irigații și trasee industriale de fluide, acest cot realizează o schimbare de direcție la 90 grade dimensionată la o presiune continuă PN16. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează gama completă iJOINT cu asistență tehnică specializată în toată Europa.

Caracteristici tehnice

Cotul de compresie cu filet exterior iJOINT realizează o îmbinare mecanică etanșă la 90 grade, dimensionată la o presiune de lucru de până la 16 bar pentru toate mărimile. Piesa permite cuplarea rapidă de tip push-fit pe țeava din polietilenă și oferă un filet exterior conic rigid pentru racordarea la echipamente.

  • Presiune nominală de lucru: PN16 (presiune maximă admisibilă de operare 16 bar) pentru toată gama
  • Interval de temperatură de lucru: de la -10 grade Celsius până la +45 grade Celsius în regim continuu
  • Compatibilitate conducte: țevi de presiune din PEHD (PE 80, PE 100), PEX și PEX-a
  • Geometrie racord: mufă mecanică de compresie push-fit și filet exterior conic conform ISO 7-1 (DIN EN 10226)
  • Gamă dimensională: diametre exterioare între 16 mm și 110 mm, cu filete de la 1/2 țoli până la 4 țoli

Materiale și standarde

Fabricat din compuși termoplastici avansați, fitingul este conceput pentru o rezistență chimică excelentă și anduranță mecanică ridicată în condiții dificile de montaj. Construcția integrală din plastic previne depunerile de calcar și elimină riscurile de coroziune la rețelele îngropate sau aeriene.

Corpul fitingului este injectat din copolimer de polipropilenă rezistent la impact și stabilizat UV (PP-B), atestat conform ISO 9080 pentru rezistență hidrostatică pe termen lung. Rezistența ridicată la smulgere este asigurată de o clemă de strângere din poliacetal (POM) care ancorează ferm peretele conductei împotriva solicitărilor axiale și loviturilor de berbec. Etanșarea hidraulică se realizează printr-o garnitură profilată din cauciuc EPDM lubrifiată din fabrică, certificată pentru apă potabilă conform normelor DVGW, ACS, KIWA și KTW.

Instalare și îmbinare

Mecanismul push-fit iJOINT permite introducerea directă a țevii fără dezasamblarea piuliței de compresie, reducând considerabil timpul de manoperă pe șantier. Garnitura specială EPDM cu buză asigură o etanșare sigură chiar și pe conducte din polietilenă ușor ovalizate, zgâriate sau subdimensionate, fără a impune șanfrenarea prealabilă a țevii.

Pentru realizarea îmbinării, tăiați țeava drept, introduceți-o prin piulița albastră până la opritorul interior al mufei și strângeți piulița de compresie. La montajul capătului filetat, utilizați bandă de teflon PTFE pe filetul exterior conic pentru a asigura o tranziție mecanică etanșă către armături.

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Cotul de compresie la 90 grade cu filet exterior iJOINT Georg Fischer este un fiting tehnic din polipropilenă proiectat pentru racordarea directă a conductelor din polietilenă la robineți, pompe și distribuitoare cu filet interior. Fabricat pentru rețele de distribuție a apei potabile, sisteme profesionale de irigații și trasee industriale de fluide, acest cot realizează o schimbare de direcție la 90 grade dimensionată la o presiune continuă PN16. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează gama completă iJOINT cu asistență tehnică specializată în toată Europa.

Caracteristici tehnice

Cotul de compresie cu filet exterior iJOINT realizează o îmbinare mecanică etanșă la 90 grade, dimensionată la o presiune de lucru de până la 16 bar pentru toate mărimile. Piesa permite cuplarea rapidă de tip push-fit pe țeava din polietilenă și oferă un filet exterior conic rigid pentru racordarea la echipamente.

  • Presiune nominală de lucru: PN16 (presiune maximă admisibilă de operare 16 bar) pentru toată gama
  • Interval de temperatură de lucru: de la -10 grade Celsius până la +45 grade Celsius în regim continuu
  • Compatibilitate conducte: țevi de presiune din PEHD (PE 80, PE 100), PEX și PEX-a
  • Geometrie racord: mufă mecanică de compresie push-fit și filet exterior conic conform ISO 7-1 (DIN EN 10226)
  • Gamă dimensională: diametre exterioare între 16 mm și 110 mm, cu filete de la 1/2 țoli până la 4 țoli

Materiale și standarde

Fabricat din compuși termoplastici avansați, fitingul este conceput pentru o rezistență chimică excelentă și anduranță mecanică ridicată în condiții dificile de montaj. Construcția integrală din plastic previne depunerile de calcar și elimină riscurile de coroziune la rețelele îngropate sau aeriene.

Corpul fitingului este injectat din copolimer de polipropilenă rezistent la impact și stabilizat UV (PP-B), atestat conform ISO 9080 pentru rezistență hidrostatică pe termen lung. Rezistența ridicată la smulgere este asigurată de o clemă de strângere din poliacetal (POM) care ancorează ferm peretele conductei împotriva solicitărilor axiale și loviturilor de berbec. Etanșarea hidraulică se realizează printr-o garnitură profilată din cauciuc EPDM lubrifiată din fabrică, certificată pentru apă potabilă conform normelor DVGW, ACS, KIWA și KTW.

Instalare și îmbinare

Mecanismul push-fit iJOINT permite introducerea directă a țevii fără dezasamblarea piuliței de compresie, reducând considerabil timpul de manoperă pe șantier. Garnitura specială EPDM cu buză asigură o etanșare sigură chiar și pe conducte din polietilenă ușor ovalizate, zgâriate sau subdimensionate, fără a impune șanfrenarea prealabilă a țevii.

Pentru realizarea îmbinării, tăiați țeava drept, introduceți-o prin piulița albastră până la opritorul interior al mufei și strângeți piulița de compresie. La montajul capătului filetat, utilizați bandă de teflon PTFE pe filetul exterior conic pentru a asigura o tranziție mecanică etanșă către armături.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 16 mm
Filet 1/2"
158400357
Material: Polipropilena
PN: 16 Bar
Buc. 5,84 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Filet 1/2"
158400047
Material: Polipropilena
PN: 16 Bar
Buc. 10,95 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Filet 3/4"
158400048
Material: Polipropilena
PN: 16 Bar
Buc. 10,95 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Filet 1/2"
158400049
Material: Polipropilena
PN: 16 Bar
Buc. 12,27 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Filet 3/4"
158400050
Material: Polipropilena
PN: 16 Bar
Buc. 12,22 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Filet 1"
158400051
Material: Polipropilena
PN: 16 Bar
Buc. 12,27 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Filet 1/2"
158400052
Material: Polipropilena
PN: 16 Bar
Buc. 16,07 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Filet 3/4"
158400053
Material: Polipropilena
PN: 16 Bar
Buc. 16,07 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Filet 1"
158400054
Material: Polipropilena
PN: 16 Bar
Buc. 16,07 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Filet 1"
158400055
Material: Polipropilena
PN: 16 Bar
Buc. 26,86 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Filet 1 1/4"
158400056
Material: Polipropilena
PN: 16 Bar
Buc. 26,86 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Filet 1 1/2"
158400057
Material: Polipropilena
PN: 16 Bar
Buc. 26,86 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Filet 1 1/4"
158400058
Material: Polipropilena
PN: 16 Bar
Buc. 20,64 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Filet 1 1/2"
158400059
Material: Polipropilena
PN: 16 Bar
Buc. 38,24 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Filet 1 1/4"
158400060
Material: Polipropilena
PN: 16 Bar
Buc. 27,44 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Filet 1 1/2"
158400061
Material: Polipropilena
PN: 16 Bar
Buc. 54,74 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Filet 2"
158400062
Material: Polipropilena
PN: 16 Bar
Buc. 54,74 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Filet 2 1/2"
158400063
Material: Polipropilena
PN: 16 Bar
Buc. 54,74 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
Filet 2 1/2"
158400064
Material: Polipropilena
PN: 16 Bar
Buc. 121,13 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
Filet 3"
158400065
Material: Polipropilena
PN: 16 Bar
Buc. 121,13 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
Filet 3"
158400066
Material: Polipropilena
PN: 16 Bar
Buc. 168,70 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
Filet 4"
158400067
Material: Polipropilena
PN: 16 Bar
Buc. 81,22 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
Filet 3"
158400068
Material: Polipropilena
PN: 16 Bar
Buc. 267,36 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
Filet 4"
158400069
Material: Polipropilena
PN: 16 Bar
Buc. 267,36 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 158400357
D: 16 mm
Filet: 1/2"
Livrare în 24h
5,84 RON / Buc.
Cod produs: 158400047
D: 20 mm
Filet: 1/2"
Livrare în 24h
10,95 RON / Buc.
Cod produs: 158400048
D: 20 mm
Filet: 3/4"
Livrare în 24h
10,95 RON / Buc.
Cod produs: 158400049
D: 25 mm
Filet: 1/2"
Livrare în 24h
12,27 RON / Buc.
Cod produs: 158400050
D: 25 mm
Filet: 3/4"
Livrare în 24h
12,22 RON / Buc.
Cod produs: 158400051
D: 25 mm
Filet: 1"
Livrare în 24h
12,27 RON / Buc.
Cod produs: 158400052
D: 32 mm
Filet: 1/2"
Livrare în 24h
16,07 RON / Buc.
Cod produs: 158400053
D: 32 mm
Filet: 3/4"
Livrare în 24h
16,07 RON / Buc.
Cod produs: 158400054
D: 32 mm
Filet: 1"
Livrare în 24h
16,07 RON / Buc.
Cod produs: 158400055
D: 40 mm
Filet: 1"
Livrare în 24h
26,86 RON / Buc.
Cod produs: 158400056
D: 40 mm
Filet: 1 1/4"
Livrare în 24h
26,86 RON / Buc.
Cod produs: 158400057
D: 40 mm
Filet: 1 1/2"
Livrare în 24h
26,86 RON / Buc.
Cod produs: 158400058
D: 50 mm
Filet: 1 1/4"
Livrare în 24h
20,64 RON / Buc.
Cod produs: 158400059
D: 50 mm
Filet: 1 1/2"
Livrare în 24h
38,24 RON / Buc.
Cod produs: 158400060
D: 63 mm
Filet: 1 1/4"
Livrare în 24h
27,44 RON / Buc.
Cod produs: 158400061
D: 63 mm
Filet: 1 1/2"
Livrare în 24h
54,74 RON / Buc.
Cod produs: 158400062
D: 63 mm
Filet: 2"
Livrare în 24h
54,74 RON / Buc.
Cod produs: 158400063
D: 63 mm
Filet: 2 1/2"
Livrare în 24h
54,74 RON / Buc.
Cod produs: 158400064
D: 75 mm
Filet: 2 1/2"
Livrare în 24h
121,13 RON / Buc.
Cod produs: 158400065
D: 75 mm
Filet: 3"
Livrare în 24h
121,13 RON / Buc.
Cod produs: 158400066
D: 90 mm
Filet: 3"
Livrare în 24h
168,70 RON / Buc.
Cod produs: 158400067
D: 90 mm
Filet: 4"
Livrare în 24h
81,22 RON / Buc.
Cod produs: 158400068
D: 110 mm
Filet: 3"
Livrare în 24h
267,36 RON / Buc.
Cod produs: 158400069
D: 110 mm
Filet: 4"
Livrare în 24h
267,36 RON / Buc.
