Teu 45° egal PE100 SDR17 PN10 d90-110

Teu 45° egal PE100 SDR17 PN10 d90-110

Material: Polyethylene PN: 10 Bar SDR: 17

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

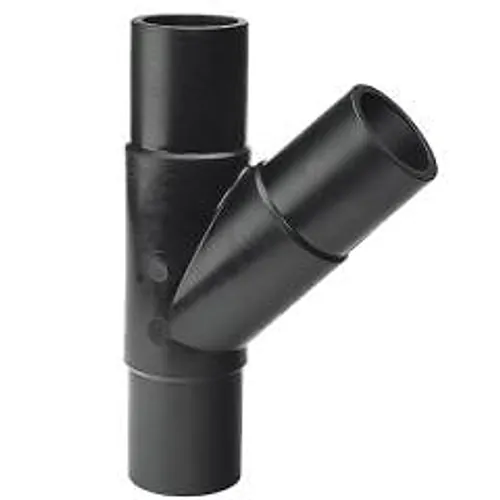

Teul la 45 de grade egal Georg Fischer ELGEF Plus din PE100 SDR17 este un fiting injectat din polietilenă de înaltă densitate (PEHD), conceput pentru rețele de apă potabilă, conducte industriale și sisteme de distribuție a gazelor naturale. Prevăzut cu capete lungi pentru sudură prin electrofuziune sau sudură cap la cap, acest fiting realizează o ramificație hidraulică la 45 de grade ce optimizează curgerea și reduce semnificativ pierderile de sarcină din traseu.

Caracteristici tehnice

Acest fiting injectat respectă raportul dimensional SDR17, oferind rezistență mecanică certificată pentru rețele termoplastice îngropate sau montate aparent. Suprafața interioară netedă limitează frecarea hidraulică și previne depunerile de calcar ori coroziunea pe întreaga durată de exploatare a conductei.

  • Material: Polietilenă de înaltă densitate PE100 (PEHD, negru)
  • Raport dimensional: SDR17
  • Presiune nominală: PN10 bar (Apă) / PN5 bar (Gaze combustibile)
  • Gamă de diametre: d90 mm (DN80) până la d110 mm (DN100)
  • Grosime de perete: 5,4 mm (d90) și 6,6 mm (d110)
  • Lungime utilă capăt lis: 88 mm până la 92 mm pentru fixare optimă

Aplicații

Teul la 45 de grade egal ELGEF Plus este utilizat în infrastructura edilitară, rețelele de utilități și circuitele industriale care necesită ramificații cu turbulență minimă. Livrat de un distribuitor autorizat Georg Fischer, fitingul garantează compatibilitatea deplină cu rețelele PEHD pentru apă potabilă, ape tehnologice sau distribuție de gaze combustibile.

Configurația la 45 de grade asigură un profil de curgere superior față de teurile clasice la 90 de grade, fiind adecvată în stații de pompare, circuite de recirculare și conducte magistrale unde conservarea presiunii dinamice și a debitului este esențială.

Instalare și îmbinare

Datorită capetelor lungi lise, fitingul permite îmbinarea rapidă prin mufe electrofuziune sau prin sudură cap la cap conform prescripțiilor tehnice DVS. Lungimea calibrată a ștuțurilor asigură spațiul de manevră necesar pentru montarea clemelor de aliniere, a răzuitoarelor mecanice și a bacurilor mașinii de sudură.

Montajul corect implică răzuirea atentă a stratului oxidat de la suprafața țevilor, degresarea îmbinării cu substanțe adecvate pentru polietilenă și imobilizarea completă a componentelor pe durata ciclului de încălzire și răcire, asigurând o îmbinare omogenă și sigură.

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Teul la 45 de grade egal Georg Fischer ELGEF Plus din PE100 SDR17 este un fiting injectat din polietilenă de înaltă densitate (PEHD), conceput pentru rețele de apă potabilă, conducte industriale și sisteme de distribuție a gazelor naturale. Prevăzut cu capete lungi pentru sudură prin electrofuziune sau sudură cap la cap, acest fiting realizează o ramificație hidraulică la 45 de grade ce optimizează curgerea și reduce semnificativ pierderile de sarcină din traseu.

Caracteristici tehnice

Acest fiting injectat respectă raportul dimensional SDR17, oferind rezistență mecanică certificată pentru rețele termoplastice îngropate sau montate aparent. Suprafața interioară netedă limitează frecarea hidraulică și previne depunerile de calcar ori coroziunea pe întreaga durată de exploatare a conductei.

  • Material: Polietilenă de înaltă densitate PE100 (PEHD, negru)
  • Raport dimensional: SDR17
  • Presiune nominală: PN10 bar (Apă) / PN5 bar (Gaze combustibile)
  • Gamă de diametre: d90 mm (DN80) până la d110 mm (DN100)
  • Grosime de perete: 5,4 mm (d90) și 6,6 mm (d110)
  • Lungime utilă capăt lis: 88 mm până la 92 mm pentru fixare optimă

Aplicații

Teul la 45 de grade egal ELGEF Plus este utilizat în infrastructura edilitară, rețelele de utilități și circuitele industriale care necesită ramificații cu turbulență minimă. Livrat de un distribuitor autorizat Georg Fischer, fitingul garantează compatibilitatea deplină cu rețelele PEHD pentru apă potabilă, ape tehnologice sau distribuție de gaze combustibile.

Configurația la 45 de grade asigură un profil de curgere superior față de teurile clasice la 90 de grade, fiind adecvată în stații de pompare, circuite de recirculare și conducte magistrale unde conservarea presiunii dinamice și a debitului este esențială.

Instalare și îmbinare

Datorită capetelor lungi lise, fitingul permite îmbinarea rapidă prin mufe electrofuziune sau prin sudură cap la cap conform prescripțiilor tehnice DVS. Lungimea calibrată a ștuțurilor asigură spațiul de manevră necesar pentru montarea clemelor de aliniere, a răzuitoarelor mecanice și a bacurilor mașinii de sudură.

Montajul corect implică răzuirea atentă a stratului oxidat de la suprafața țevilor, degresarea îmbinării cu substanțe adecvate pentru polietilenă și imobilizarea completă a componentelor pe durata ciclului de încălzire și răcire, asigurând o îmbinare omogenă și sigură.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 90 mm
753251063
Material: Polyethylene
PN: 10 Bar
SDR: 17
Buc. 1.630,73 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
753251064
Material: Polyethylene
PN: 10 Bar
SDR: 17
Buc. 2.315,44 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 753251063
D: 90 mm
Livrare în 24h
1.630,73 RON / Buc.
Cod produs: 753251064
D: 110 mm
Livrare în 24h
2.315,44 RON / Buc.
