Dop PE100 SDR17 PN10 d50-d1000 mm

Dop PE100 SDR17 PN10 d50-d1000 mm

Material: Polietilena PN: 10 Bar SDR: 17

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

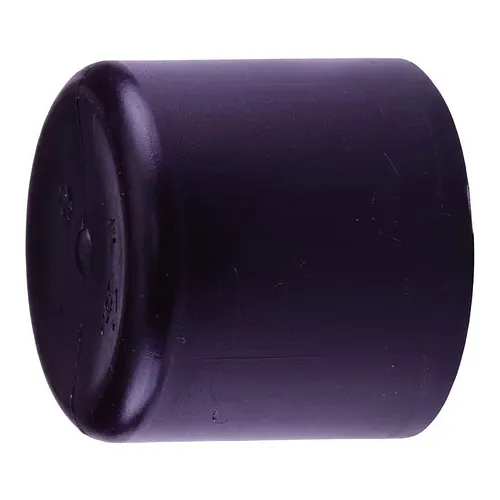

Dopul cu capăt neted PE100 SDR17 ELGEF Plus de la Georg Fischer asigură o închidere etanșă și sigură pentru conductele sub presiune din PEHD (PEID) cu diametre cuprinse între d50 și d1000 mm. Destinat magistralelor de utilități și traseelor industriale, acest fiting în versiune lungă permite îmbinarea fiabilă prin electrofuziune sau prin sudură cap la cap. Proiectat pentru o presiune de funcționare PN10 la apă și 5 bar la gaz, dopul garantează integritatea structurală a rețelei.

Caracteristici tehnice

Dopul ELGEF Plus SDR17 cu capăt neted suportă o presiune nominală de 10 bar pentru rețelele de apă și 5 bar pentru conductele de gaz pe întreg intervalul dimensional. Configurația constructivă cu capăt lung oferă suprafața necesară pentru prinderea corectă în bacurile utilajelor de sudură cap la cap și alinierea precisă a mufelor de electrofuziune.

  • Presiune nominală: PN10 (10 bar apă / 5 bar gaz metan)
  • Raport dimensional standard: SDR 17 (compatibil pe capătul lis cu țevi SDR 9 până la SDR 26)
  • Gamă de diametre: de la d50 mm până la d1000 mm, cu grosimi de perete între 3,0 mm și 59,3 mm
  • Procedeu de fabricație: injectat până la d400 mm; realizat din țeavă fără sudură de la d450 mm la d1000 mm
  • Metode de îmbinare: electrofuziune cu mufe sau sudură cap la cap

Materiale și standarde

Fabricat din rășină virgină 100% PEHD clasificată PE100 și aprobată de asociația PE100+, fitingul prezintă o rezistență hidrostatică ridicată pe termen lung și o comportare excelentă împotriva propagării fisurilor. Polietilena stabilizată UV nu este afectată de coroziune și rezistă la depozitarea directă sub radiație solară în șantier, precum și la soluri agresive chimic.

Dimensiunile și caracteristicile mecanice respectă standardele europene EN 12201-1 pentru transportul apei și EN 1555-3 pentru distribuția gazelor combustibile. Produsul beneficiază de agremente internaționale de prim rang, inclusiv DVGW, SVGW, KIWA și FM pentru rețele de incendiu. Toate piesele sunt marcate permanent prin ștanțare pentru asigurarea trasabilității depline la recepție și inspecție.

Instalare și îmbinare

Capătul neted alungit permite montajul direct în tronsoane fără scurtare sau adaptări mecanice suplimentare. Instalatorii pot realiza îmbinarea prin electrofuziune, glisând o mufă peste capătul fitingului, sau prin sudură cap la cap aliniată cu secțiunea de țeavă din PEHD conform procedurilor standard de sudură.

Acest dop este recomandat pentru închiderea definitivă a magistralelor de distribuție a apei potabile, a liniilor de proces industrial și a rețelelor de gaz, precum și pentru blindarea temporară a tronsoanelor pregătite pentru extindere. BigWeld este distribuitor autorizat Georg Fischer și furnizează portofoliul complet de dopuri PE100 SDR17 d50-d1000 mm, însoțite de documentație tehnică completă.

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Dopul cu capăt neted PE100 SDR17 ELGEF Plus de la Georg Fischer asigură o închidere etanșă și sigură pentru conductele sub presiune din PEHD (PEID) cu diametre cuprinse între d50 și d1000 mm. Destinat magistralelor de utilități și traseelor industriale, acest fiting în versiune lungă permite îmbinarea fiabilă prin electrofuziune sau prin sudură cap la cap. Proiectat pentru o presiune de funcționare PN10 la apă și 5 bar la gaz, dopul garantează integritatea structurală a rețelei.

Caracteristici tehnice

Dopul ELGEF Plus SDR17 cu capăt neted suportă o presiune nominală de 10 bar pentru rețelele de apă și 5 bar pentru conductele de gaz pe întreg intervalul dimensional. Configurația constructivă cu capăt lung oferă suprafața necesară pentru prinderea corectă în bacurile utilajelor de sudură cap la cap și alinierea precisă a mufelor de electrofuziune.

  • Presiune nominală: PN10 (10 bar apă / 5 bar gaz metan)
  • Raport dimensional standard: SDR 17 (compatibil pe capătul lis cu țevi SDR 9 până la SDR 26)
  • Gamă de diametre: de la d50 mm până la d1000 mm, cu grosimi de perete între 3,0 mm și 59,3 mm
  • Procedeu de fabricație: injectat până la d400 mm; realizat din țeavă fără sudură de la d450 mm la d1000 mm
  • Metode de îmbinare: electrofuziune cu mufe sau sudură cap la cap

Materiale și standarde

Fabricat din rășină virgină 100% PEHD clasificată PE100 și aprobată de asociația PE100+, fitingul prezintă o rezistență hidrostatică ridicată pe termen lung și o comportare excelentă împotriva propagării fisurilor. Polietilena stabilizată UV nu este afectată de coroziune și rezistă la depozitarea directă sub radiație solară în șantier, precum și la soluri agresive chimic.

Dimensiunile și caracteristicile mecanice respectă standardele europene EN 12201-1 pentru transportul apei și EN 1555-3 pentru distribuția gazelor combustibile. Produsul beneficiază de agremente internaționale de prim rang, inclusiv DVGW, SVGW, KIWA și FM pentru rețele de incendiu. Toate piesele sunt marcate permanent prin ștanțare pentru asigurarea trasabilității depline la recepție și inspecție.

Instalare și îmbinare

Capătul neted alungit permite montajul direct în tronsoane fără scurtare sau adaptări mecanice suplimentare. Instalatorii pot realiza îmbinarea prin electrofuziune, glisând o mufă peste capătul fitingului, sau prin sudură cap la cap aliniată cu secțiunea de țeavă din PEHD conform procedurilor standard de sudură.

Acest dop este recomandat pentru închiderea definitivă a magistralelor de distribuție a apei potabile, a liniilor de proces industrial și a rețelelor de gaz, precum și pentru blindarea temporară a tronsoanelor pregătite pentru extindere. BigWeld este distribuitor autorizat Georg Fischer și furnizează portofoliul complet de dopuri PE100 SDR17 d50-d1000 mm, însoțite de documentație tehnică completă.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 50 mm
753960810
Material: Polietilena
PN: 10 Bar
SDR: 17
Buc. 27,12 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
753960811
Material: Polietilena
PN: 10 Bar
SDR: 17
Buc. 36,35 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
753960812
Material: Polietilena
PN: 10 Bar
SDR: 17
Buc. 67,22 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
753960813
Material: Polietilena
PN: 10 Bar
SDR: 17
Buc. 51,24 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
753960814
Material: Polietilena
PN: 10 Bar
SDR: 17
Buc. 57,49 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 125 mm
753960815
Material: Polietilena
PN: 10 Bar
SDR: 17
Buc. 76,70 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 140 mm
753960816
Material: Polietilena
PN: 10 Bar
SDR: 17
Buc. 103,65 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 160 mm
753960817
Material: Polietilena
PN: 10 Bar
SDR: 17
Buc. 105,98 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 180 mm
753960818
Material: Polietilena
PN: 10 Bar
SDR: 17
Buc. 143,75 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 200 mm
753960819
Material: Polietilena
PN: 10 Bar
SDR: 17
Buc. 186,51 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 225 mm
753960820
Material: Polietilena
PN: 10 Bar
SDR: 17
Buc. 220,53 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 250 mm
753960821
Material: Polietilena
PN: 10 Bar
SDR: 17
Buc. 293,49 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 280 mm
753960822
Material: Polietilena
PN: 10 Bar
SDR: 17
Buc. 448,63 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 315 mm
753960823
Material: Polietilena
PN: 10 Bar
SDR: 17
Buc. 614,43 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 355 mm
753960824
Material: Polietilena
PN: 10 Bar
SDR: 17
Buc. 1.417,68 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 400 mm
753960825
Material: Polietilena
PN: 10 Bar
SDR: 17
Buc. 2.502,36 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 450 mm
753960826
Material: Polietilena
PN: 10 Bar
SDR: 17
Buc. 3.872,29 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 500 mm
753960827
Material: Polietilena
PN: 10 Bar
SDR: 17
Buc. 4.532,64 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 560 mm
753960828
Material: Polietilena
PN: 10 Bar
SDR: 17
Buc. 5.337,39 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 630 mm
753960829
Material: Polietilena
PN: 10 Bar
SDR: 17
Buc. 6.898,83 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 710 mm
753960830
Material: Polietilena
PN: 10 Bar
SDR: 17
Buc. 28.480,91 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 800 mm
753960831
Material: Polietilena
PN: 10 Bar
SDR: 17
Buc. 33.380,98 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 900 mm
753960832
Material: Polietilena
PN: 10 Bar
SDR: 17
Buc. 37.362,09 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 1000 mm
753960833
Material: Polietilena
PN: 10 Bar
SDR: 17
Buc. 42.721,45 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
