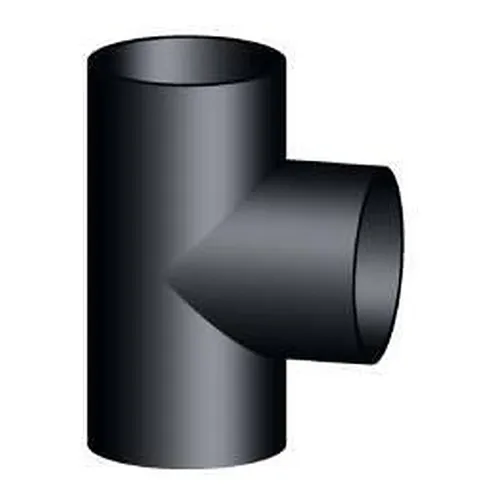

Fiting teu 90° egal PE100 SDR17 din polietilenă neagră injectată

Teu 90° egal PE100 SDR17 d710-d1000

Material: Polietilena PN: 16 Bar SDR: 17

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Teul egal la 90 de grade din PE100 SDR17 fabricat de Georg Fischer este o piesă de ramificație de diametru mare, destinată conductelor magistrale de aducțiune, rețelelor municipale de apă și colectoarelor industriale de mare capacitate. Proiectat pentru constructori de infrastructură și ingineri de rețele, fitingul acoperă diametre exterioare nominale de la d710 mm până la d1000 mm (DN700 până la DN1000) și divide debitul la un unghi de 90 de grade pe secțiuni identice de trecere.

Caracteristici tehnice

Executat în construcție sudată din segmente de țeavă PE100, fitingul asigură rezistență structurală pe diametre mari și menține pierderile hidraulice reduse în nodurile rețelei. Din cauza execuției sudate din segmente, la presiunea nominală a seriei SDR17 se aplică un factor de reducere de 0,6, corespunzător unei presiuni de lucru de 5 bar pentru apă.

  • Material: Polietilenă de înaltă densitate PE100 (PEHD)
  • Gamă diametre: d710 mm, d800 mm, d900 mm și d1000 mm (DN700 până la DN1000)
  • Raport dimensional: SDR17 cu ramificație egală la 90 de grade
  • Factor de reducere a presiunii: 0,6 (presiune de regim 5 bar apă)
  • Lungime totală (L): 1410 mm până la 2040 mm la grosimi de perete între 42,1 mm și 59,3 mm
  • Cote ramificație: Distanță axială (L1) 705 mm până la 1020 mm și înălțime (L2) 350 mm până la 520 mm

Instalare și îmbinare

Îmbinarea în șantier se realizează prin sudură cap la cap convențională, respectând prescripțiile tehnice DVS 2207. Capetele lungi oferă spațiul drept necesar pentru fixarea rigidă în bacurile utilajelor standard de sudură cap la cap, fără a impune adaptoare sau modificări constructive de montaj.

Sudura cap la cap omogenă garantează o etanșeitate absolută capabilă să preia tasările terenului, oferind totodată rezistență excelentă la coroziune, depuneri și propagarea lentă a fisurilor pe o durată de viață de peste 50 de ani. În calitate de distribuitor autorizat Georg Fischer, BigWeld livrează aceste piese de ramificație direct către companiile de construcții și utilități care dezvoltă proiecte majore de apă.

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Teul egal la 90 de grade din PE100 SDR17 fabricat de Georg Fischer este o piesă de ramificație de diametru mare, destinată conductelor magistrale de aducțiune, rețelelor municipale de apă și colectoarelor industriale de mare capacitate. Proiectat pentru constructori de infrastructură și ingineri de rețele, fitingul acoperă diametre exterioare nominale de la d710 mm până la d1000 mm (DN700 până la DN1000) și divide debitul la un unghi de 90 de grade pe secțiuni identice de trecere.

Caracteristici tehnice

Executat în construcție sudată din segmente de țeavă PE100, fitingul asigură rezistență structurală pe diametre mari și menține pierderile hidraulice reduse în nodurile rețelei. Din cauza execuției sudate din segmente, la presiunea nominală a seriei SDR17 se aplică un factor de reducere de 0,6, corespunzător unei presiuni de lucru de 5 bar pentru apă.

  • Material: Polietilenă de înaltă densitate PE100 (PEHD)
  • Gamă diametre: d710 mm, d800 mm, d900 mm și d1000 mm (DN700 până la DN1000)
  • Raport dimensional: SDR17 cu ramificație egală la 90 de grade
  • Factor de reducere a presiunii: 0,6 (presiune de regim 5 bar apă)
  • Lungime totală (L): 1410 mm până la 2040 mm la grosimi de perete între 42,1 mm și 59,3 mm
  • Cote ramificație: Distanță axială (L1) 705 mm până la 1020 mm și înălțime (L2) 350 mm până la 520 mm

Instalare și îmbinare

Îmbinarea în șantier se realizează prin sudură cap la cap convențională, respectând prescripțiile tehnice DVS 2207. Capetele lungi oferă spațiul drept necesar pentru fixarea rigidă în bacurile utilajelor standard de sudură cap la cap, fără a impune adaptoare sau modificări constructive de montaj.

Sudura cap la cap omogenă garantează o etanșeitate absolută capabilă să preia tasările terenului, oferind totodată rezistență excelentă la coroziune, depuneri și propagarea lentă a fisurilor pe o durată de viață de peste 50 de ani. În calitate de distribuitor autorizat Georg Fischer, BigWeld livrează aceste piese de ramificație direct către companiile de construcții și utilități care dezvoltă proiecte majore de apă.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 710 mm
753202810
Material: Polietilena
PN: 16 Bar
SDR: 17
Buc. 34.875,36 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 800 mm
753202811
Material: Polietilena
PN: 16 Bar
SDR: 17
Buc. 41.389,36 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 900 mm
753202812
Material: Polietilena
PN: 16 Bar
SDR: 17
Buc. 70.687,82 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 1000 mm
753202813
Material: Polietilena
PN: 16 Bar
SDR: 17
Buc. 108.099,16 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 753202810
D: 710 mm
Livrare în 24h
34.875,36 RON / Buc.
Cod produs: 753202811
D: 800 mm
Livrare în 24h
41.389,36 RON / Buc.
Cod produs: 753202812
D: 900 mm
Livrare în 24h
70.687,82 RON / Buc.
Cod produs: 753202813
D: 1000 mm
Livrare în 24h
108.099,16 RON / Buc.
