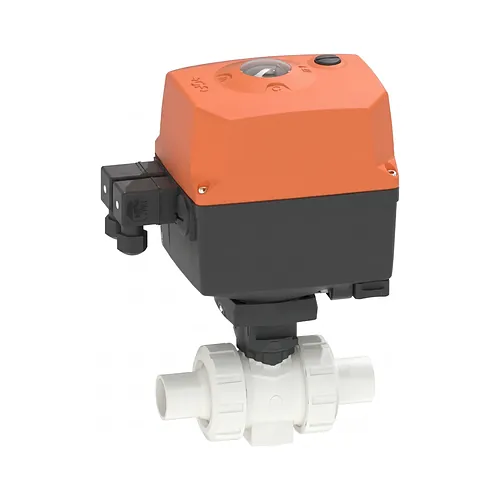

Robinet cu bilă tip 181 100-230V PVDF

  Fișă tehnică (PDF)

Robinetul cu bilă Georg Fischer SYGEF Standard tip 181 asigură izolarea fiabilă și controlul automatizat al debitului în rețele industriale ce vehiculează chimicale agresive și fluide de înaltă puritate. Fabricat din fluorură de poliviniliden (PVDF) neaditivată și dimensionat pentru o presiune nominală de lucru PN10, acest ansamblu acționat electric funcționează optim între -20 grade C și +140 grade C. Reprezintă o soluție dedicată proceselor exigente ce impun inerție chimică absolută și durabilitate operațională.

Caracteristici tehnice

Unitatea integrează un servomotor electric compact cu carcasă de protecție IP68, alimentat la o tensiune extinsă de 100-230 V la 50-60 Hz. Mecanismul oferă o cursă unghiulară presetată la 90 de grade, acționare manuală de urgență integrată și semnalizare completă a poziției pentru monitorizare centralizată.

• Tensiune de alimentare: 100-230 V c.a./c.c. la 50-60 Hz, protecție carcasă servomotor IP68.
• Presiune nominală: PN10 (10 bar) pe un domeniu de temperatură operațional de la -20 grade C până la +140 grade C.
• Dotări servomotor: Cursă de rotație la 90 de grade, levier manual de avarie și rezistență internă anticondens.
• Semnalizare poziție: Indicator optic local și contacte electrice de poziție pentru deschis, închis și intermediar.
• Extensii modulare: Compatibil cu modul de siguranță fail-safe cu baterie, poziționer digital și magistrală Profibus DP.

Materiale și standarde

Componentele aflate în contact direct cu fluidul sunt prelucrate din PVDF neaditivat de înaltă puritate, garantând rezistență excelentă la agenți chimici agresivi și degradare termică. Scaunele de etanșare a bilei din PTFE cu frecare redusă și garniturile elastice din FKM asigură o închidere etanșă și un cuplu de manevră redus pe termen lung.

Compoziția termoplasticului PVDF previne levigarea ionică și contaminarea fluidelor vehiculate, respectând cerințele stricte de puritate chimică. Inserțiile filetate din oțel inoxidabil asigură o fixare mecanică rigidă și rezistentă la vibrații între consola robinetului și carcasa servomotorului.

Instalare și îmbinare

Robinetul este prevăzut cu capete lise tip ștuț pentru sudură cap la cap IR-Plus, compatibile cu diametre exterioare de la D 20 mm până la D 110 mm. Aceste racorduri permit atât sudura convențională cap la cap, cât și sudura prin infraroșu fără contact mecanic.

Geometria internă netedă elimină zonele moarte și previne acumularea particulelor sau a depunerilor, asigurând performanțe optime în bucle de apă purificată, instalații de deionizare, circuite pentru microelectronică și linii de distribuție a reactivilor chimici.
