Robinet cu bilă electric PP-H Tip 180 d75-110mm 100-230V

  Fișă tehnică (PDF)

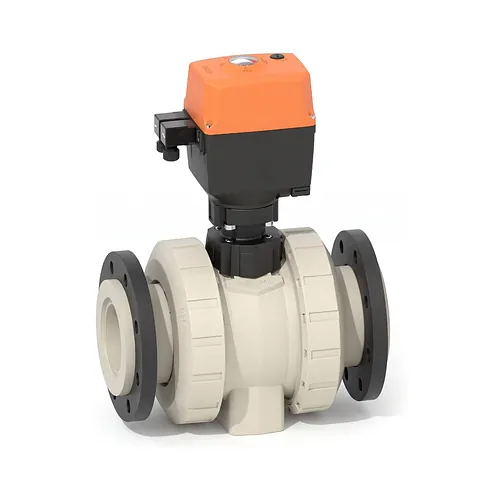

Robinetul cu bilă Georg Fischer PROGEF Standard Tip 180 este acționat electric, cu corp din homopolimer de polipropilenă beta (beta-PP-H) și flanșe libere PP-St, în dimensiunile d75, d90 și d110 mm (DN65 până la DN100). Cu presiunea nominală de 10 bar la 20 grade C, asigură secționarea automată a liniilor de proces și de distribuție chimică, prin servomotor multitensiune 100-230 V c.a. și garnituri EPDM sau FKM.

Caracteristici tehnice

Servomotorul rotește bila pe o cursă unghiulară de 90 grade, iar robinetul este testat în fabrică la etanșeitate conform ISO 9393-2 și EN 12266, clasa de scurgeri A. Presiunea nominală este de 10 bar la temperatura de referință de 20 grade C, pe toată gama dimensională.

• Dimensiuni: d75, d90 și d110 mm, echivalent DN65, DN80 și DN100
• Alimentare: servomotor multitensiune 100-230 V c.a.
• Cursă unghiulară: 90 grade, cu indicator optic exterior de poziție
• Carcasă: IP68, din polipropilenă armată cu fibră de sticlă (PP-GF), ignifugă
• Etanșare: scaune din PTFE cu inele-suport și garnituri EPDM sau FKM
• Racordare: flanșe libere PP-St, în seria metrică ISO

Materiale și standarde

Corpul robinetului este injectat din beta-PP-H izotactic, materialul folosit în gama PROGEF Standard pentru robinetele cu bilă DN15 până la DN100, iar carcasa servomotorului, semicarcasele și elementele intermediare sunt din polipropilenă armată cu fibră de sticlă (PP-GF 30). Flanșele libere sunt din PP-GF30, negru grafit, stabilizat la radiații ultraviolete, cu inserții de oțel, iar garniturile de flanșă sunt elastomerice conform EN 681.

Servomotorul include un element de încălzire termostatat împotriva condensului, care protejează componentele electronice în spații tehnice cu umiditate ridicată, o acționare manuală integrată pentru punerea în funcțiune și pene de curent, precum și contacte de sfârșit de cursă care transmit stările Deschis, Închis și Intermediar către sistemul de comandă. Vizorul de inspecție este din Udel P-1700, iar corpul de semnalizare electrică a poziției este din PBTGF20.

Aplicații

Sistemul PROGEF Standard este destinat tratării apei, apelor uzate și a efluenților, precum și unei game largi de aplicații chimice, fiind proiectat pentru o durată de funcționare de 25 de ani cu apă la 20 grade C. În această gamă de dimensiuni, ansamblul Tip 180 se pretează la secționarea automată în stații de dozare, instalații de filtrare și bucle de distribuție chimică unde se cere o conductă termoplastică rezistentă la coroziune, cu servomotorul conectat la un automat central pentru semnalizarea poziției.
