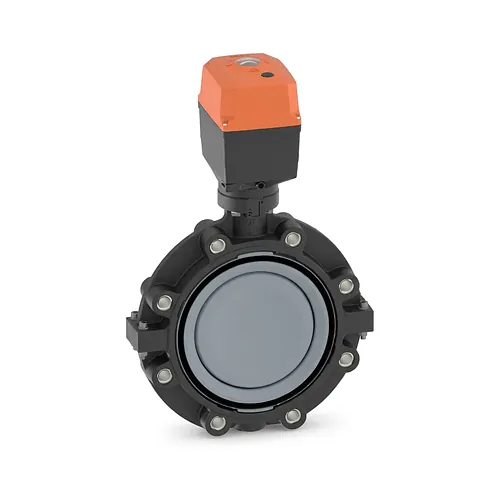

Robinet fluture ABS tip 146 Lug cu servomotor 100-230V d63-d315

  Fișă tehnică (PDF)

Robinetul fluture ABS tip 146 produs de Georg Fischer asigură izolarea automată și controlul debitului în circuite de apă răcită, rețele industriale de conducte și instalații de tratare a apei. Construit într-o carcasă de tip Lug pentru conducte metrice, acest robinet integrează un servomotor electric la 100-230 V pentru manevrare sigură la un sfert de rotație pe întreaga plajă de dimensiuni de la d63 până la d315 mm.

Caracteristici tehnice

Servomotorul electric funcționează pe o plajă largă de alimentare și asigură o cursă calibrată din fabrică la 90 grade pentru bucle automate de proces. Protejat de o carcasă din polipropilenă armată cu fibră de sticlă, mecanismul include un element intern de încălzire pentru prevenirea formării condensului cauzat de variațiile ciclice de temperatură.

• Tensiune de alimentare: 100-230 V c.a./c.c. la o frecvență de 50-60 Hz
• Unghi de rotație: Cursă de lucru de 90 grade cu indicator optic de poziție
• Carcasă servomotor: Polipropilenă armată cu fibră de sticlă (PP-GF)
• Garnitură de etanșare: Profil elastic de etanșare fabricat din EPDM
• Protecție integrată: Încălzitor intern și contacte electrice de poziție
• Tip carcasă robinet: Model Lug pentru montaj mecanic direct între flanșe metrice

Semnalizarea optică a poziției și contactele electrice de confirmare integrate transmit date precise către controlere logice programabile și sisteme centrale de monitorizare. Configurația livrată fără acționare manuală protejează integritatea procesului împotriva intervențiilor neautorizate la fața locului.

Instalare și îmbinare

Carcasa de tip Lug este prevăzută cu urechi filetate destinate prinderii mecanice directe între flanșe libere metrice. Această construcție facilitează montajul la capăt de linie și permite demontarea tronsoanelor de conductă din aval pentru mentenanță fără a fi necesară golirea tronsonului presurizat din amonte.

La montaj, flanșele libere și șuruburile aferente trebuie strânse uniform pentru a asigura o compresiune optimă a garniturii profilate din EPDM. Urechile filetate tip Lug asigură o fixare rigidă a robinetului în linie, prevenind deformarea flanșelor și menținând mișcarea nestingherită a discului în timpul manevrelor.

Aplicații

Robinetul fluture acționat electric tip 146 din ABS este proiectat pentru circuite industriale de răcire, instalații municipale și industriale de tratare a apei, circuite navale de răcire și rețele de apă glaciată. Structura din acrilonitril-butadien-stiren păstrează o rezistență mecanică ridicată chiar și la temperaturi negative de lucru unde armăturile metalice convenționale se confruntă cu fenomene severe de coroziune.

În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează robinetul fluture Lug tip 146 cu specificații certificate de producător, documentație tehnică completă și suport tehnic dedicat pentru proiecte industriale complexe de automatizare.
