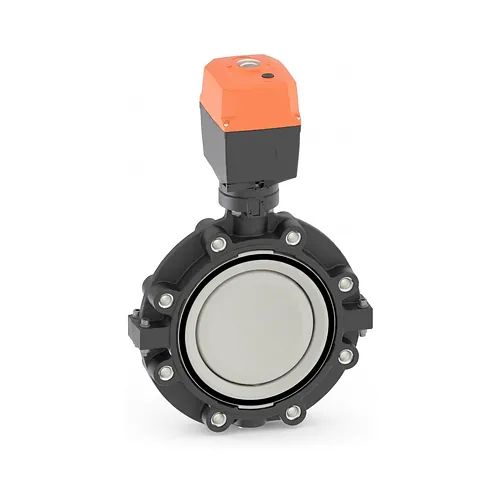

Robinet fluture lug tip 146 PVC-C servomotor 100-230V

Robinet fluture lug tip 146 PVC-C servomotor 100-230V

Material: PVC-C

  Fișă tehnică (PDF)

Robinetul fluture lug Georg Fischer Tip 146 din PVC-C este un ansamblu industrial acționat electric, proiectat pentru reglarea precisă a debitului și izolarea sigură a capetelor de linie în circuite de proces solicitante. Proiectat pentru rețele de conducte industriale, acest echipament motorizat combină un corp rezistent chimic din policlorură de vinil clorurată cu un servomotor electric eficient alimentat la 100-230V. Ansamblul asigură laminarea automată și închiderea etanșă împotriva fluidelor agresive, garantând un control fiabil al debitului pentru ingineri și instalatori.

Caracteristici tehnice

Acest robinet motorizat este echipat cu un servomotor electric de cuplu ridicat, care oferă o poziționare constantă la un sfert de rotație pe un unghi de funcționare presetat la 90 grade. Proiectat pentru regim industrial continuu, ansamblul garantează o automatizare promptă și protecție termică integrată.

  • Tensiune de alimentare: 100-230V c.a. la 50-60Hz pentru o integrare electrică flexibilă în tablouri de comandă.
  • Unghi de manevră: Cursă presetată din fabrică la 90 grade pentru secționare precisă și reglaj de debit.
  • Protecție anticondens: Element intern de încălzire integrat, care previne acumularea umidității în interiorul carcasei electrice.
  • Semnalizare de poziție: Microîntrerupătoare de capăt de cursă integrate pentru confirmarea stărilor Deschis, Închis și Intermediar.
  • Interfață servomotor: Montaj mecanic conform standardului ISO 5211 pentru o transmitere sigură a cuplului.

Materiale și standarde

Fabricat din policlorură de vinil clorurată (PVC-C) de înaltă calitate în nuanța gri agat RAL 7038, corpul robinetului oferă o rigiditate mecanică remarcabilă și o stabilitate termică ridicată. Carcasa robustă a servomotorului este turnată din polipropilenă armată cu fibră de sticlă (PP-GF) pentru a rezista atmosferei agresive din mediile chimice industriale.

Compatibilitatea cu fluidul vehiculat este asigurată prin garnituri de înaltă precizie din EPDM sau PTFE, menținând o etanșare sigură împotriva acizilor minerali, bazelor concentrate și soluțiilor saline. Designul de tip lug integrează inserții filetate din oțel inoxidabil, compatibile mecanic cu cercurile de găuri ale flanșelor EN 1092 PN10, ISO 7005 PN10, DIN 2501 PN10 și ASME B16.5 Clasa 150, în timp ce lungimea de montaj respectă standardele EN 558 și ISO 5752.

Aplicații

Robinetul fluture lug Tip 146 este dezvoltat special pentru distribuția chimică și circuitele de tratare a apei supuse unor sarcini termice și chimice ridicate. Configurația de tip lug permite demontarea tronsoanelor din aval și izolarea în siguranță a capetelor de linie fără depresurizarea secțiunilor de conductă din amonte.

Domeniile principale de utilizare includ industria proceselor chimice, instalațiile de galvanizare și tratare a suprafețelor, producția de semiconductori, atelierele industriale de vopsire și stațiile de epurare a apelor uzate industriale. În toate aceste instalații, servomotorul automatizat elimină intervenția manuală și permite o integrare facilă în rețelele de monitorizare centralizată.

  Fișă tehnică (PDF)

Robinetul fluture lug Georg Fischer Tip 146 din PVC-C este un ansamblu industrial acționat electric, proiectat pentru reglarea precisă a debitului și izolarea sigură a capetelor de linie în circuite de proces solicitante. Proiectat pentru rețele de conducte industriale, acest echipament motorizat combină un corp rezistent chimic din policlorură de vinil clorurată cu un servomotor electric eficient alimentat la 100-230V. Ansamblul asigură laminarea automată și închiderea etanșă împotriva fluidelor agresive, garantând un control fiabil al debitului pentru ingineri și instalatori.

Caracteristici tehnice

Acest robinet motorizat este echipat cu un servomotor electric de cuplu ridicat, care oferă o poziționare constantă la un sfert de rotație pe un unghi de funcționare presetat la 90 grade. Proiectat pentru regim industrial continuu, ansamblul garantează o automatizare promptă și protecție termică integrată.

  • Tensiune de alimentare: 100-230V c.a. la 50-60Hz pentru o integrare electrică flexibilă în tablouri de comandă.
  • Unghi de manevră: Cursă presetată din fabrică la 90 grade pentru secționare precisă și reglaj de debit.
  • Protecție anticondens: Element intern de încălzire integrat, care previne acumularea umidității în interiorul carcasei electrice.
  • Semnalizare de poziție: Microîntrerupătoare de capăt de cursă integrate pentru confirmarea stărilor Deschis, Închis și Intermediar.
  • Interfață servomotor: Montaj mecanic conform standardului ISO 5211 pentru o transmitere sigură a cuplului.

Materiale și standarde

Fabricat din policlorură de vinil clorurată (PVC-C) de înaltă calitate în nuanța gri agat RAL 7038, corpul robinetului oferă o rigiditate mecanică remarcabilă și o stabilitate termică ridicată. Carcasa robustă a servomotorului este turnată din polipropilenă armată cu fibră de sticlă (PP-GF) pentru a rezista atmosferei agresive din mediile chimice industriale.

Compatibilitatea cu fluidul vehiculat este asigurată prin garnituri de înaltă precizie din EPDM sau PTFE, menținând o etanșare sigură împotriva acizilor minerali, bazelor concentrate și soluțiilor saline. Designul de tip lug integrează inserții filetate din oțel inoxidabil, compatibile mecanic cu cercurile de găuri ale flanșelor EN 1092 PN10, ISO 7005 PN10, DIN 2501 PN10 și ASME B16.5 Clasa 150, în timp ce lungimea de montaj respectă standardele EN 558 și ISO 5752.

Aplicații

Robinetul fluture lug Tip 146 este dezvoltat special pentru distribuția chimică și circuitele de tratare a apei supuse unor sarcini termice și chimice ridicate. Configurația de tip lug permite demontarea tronsoanelor din aval și izolarea în siguranță a capetelor de linie fără depresurizarea secțiunilor de conductă din amonte.

Domeniile principale de utilizare includ industria proceselor chimice, instalațiile de galvanizare și tratare a suprafețelor, producția de semiconductori, atelierele industriale de vopsire și stațiile de epurare a apelor uzate industriale. În toate aceste instalații, servomotorul automatizat elimină intervenția manuală și permite o integrare facilă în rețelele de monitorizare centralizată.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 63 mm
Garnitura EPDM
PN 10 Bar
199146202
Material: PVC-C
Buc. 10.259,40 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura PTFE
PN 10 Bar
199146722
Material: PVC-C
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
Garnitura EPDM
PN 10 Bar
199146203
Material: PVC-C
Buc. 10.578,20 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
Garnitura PTFE
PN 10 Bar
199146723
Material: PVC-C
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
Garnitura EPDM
PN 10 Bar
199146204
Material: PVC-C
Buc. 12.399,25 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
Garnitura PTFE
PN 10 Bar
199146724
Material: PVC-C
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
Garnitura EPDM
PN 10 Bar
199146205
Material: PVC-C
Buc. 13.001,35 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
Garnitura PTFE
PN 10 Bar
199146725
Material: PVC-C
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 140 mm
Garnitura EPDM
PN 10 Bar
199146206
Material: PVC-C
Buc. 14.276,75 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 140 mm
Garnitura PTFE
PN 10 Bar
199146726
Material: PVC-C
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 160 mm
Garnitura EPDM
PN 10 Bar
199146207
Material: PVC-C
Buc. 14.871,80 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 160 mm
Garnitura PTFE
PN 10 Bar
199146727
Material: PVC-C
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 225 mm
Garnitura EPDM
PN 10 Bar
199146208
Material: PVC-C
Buc. 19.023,85 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 225 mm
Garnitura PTFE
PN 10 Bar
199146728
Material: PVC-C
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 280 mm
Garnitura EPDM
PN 6 Bar
199146209
Material: PVC-C
Buc. 33.210,25 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 315 mm
Garnitura EPDM
PN 4 Bar
199146210
Material: PVC-C
Buc. 38.829,44 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 199146202
D: 63 mm
Garnitura: EPDM
PN: 10 Bar
Livrare în 24h
10.259,40 RON / Buc.
Cod produs: 199146722
D: 63 mm
Garnitura: PTFE
PN: 10 Bar
Livrare în 24h
La Cerere / Buc.
Cod produs: 199146203
D: 75 mm
Garnitura: EPDM
PN: 10 Bar
Livrare în 24h
10.578,20 RON / Buc.
Cod produs: 199146723
D: 75 mm
Garnitura: PTFE
PN: 10 Bar
Livrare în 24h
La Cerere / Buc.
Cod produs: 199146204
D: 90 mm
Garnitura: EPDM
PN: 10 Bar
Livrare în 24h
12.399,25 RON / Buc.
Cod produs: 199146724
D: 90 mm
Garnitura: PTFE
PN: 10 Bar
Livrare în 24h
La Cerere / Buc.
Cod produs: 199146205
D: 110 mm
Garnitura: EPDM
PN: 10 Bar
Livrare în 24h
13.001,35 RON / Buc.
Cod produs: 199146725
D: 110 mm
Garnitura: PTFE
PN: 10 Bar
Livrare în 24h
La Cerere / Buc.
Cod produs: 199146206
D: 140 mm
Garnitura: EPDM
PN: 10 Bar
Livrare în 24h
14.276,75 RON / Buc.
Cod produs: 199146726
D: 140 mm
Garnitura: PTFE
PN: 10 Bar
Livrare în 24h
La Cerere / Buc.
Cod produs: 199146207
D: 160 mm
Garnitura: EPDM
PN: 10 Bar
Livrare în 24h
14.871,80 RON / Buc.
Cod produs: 199146727
D: 160 mm
Garnitura: PTFE
PN: 10 Bar
Livrare în 24h
La Cerere / Buc.
Cod produs: 199146208
D: 225 mm
Garnitura: EPDM
PN: 10 Bar
Livrare în 24h
19.023,85 RON / Buc.
Cod produs: 199146728
D: 225 mm
Garnitura: PTFE
PN: 10 Bar
Livrare în 24h
La Cerere / Buc.
Cod produs: 199146209
D: 280 mm
Garnitura: EPDM
PN: 6 Bar
Livrare în 24h
33.210,25 RON / Buc.
Cod produs: 199146210
D: 315 mm
Garnitura: EPDM
PN: 4 Bar
Livrare în 24h
38.829,44 RON / Buc.
