Robinet cu bilă PVDF tip 181 100-230V

  Fișă tehnică (PDF)

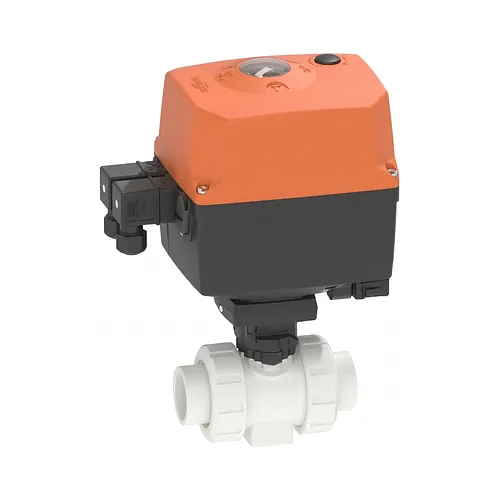

Robinetul cu bilă acționat electric Georg Fischer SYGEF Standard Tip 181 asigură izolarea automatizată a debitului în rețele chimice agresive și în sisteme de distribuție a apei de înaltă puritate. Corpul este injectat din fluorură de poliviniliden nepigmentată, cu etanșări FKM și mufe de sudură de la d16 la d110 mm. Lucrează la 10 bar (PN10), între -20 și +140 grade Celsius, fiind destinat inginerilor de proces și instalatorilor industriali.

Caracteristici tehnice

Un servomotor electric cu cuplu ridicat, alimentat la 100-230V, realizează manevrarea la un sfert de tură, iar carcasa etanșă IP68 protejează componentele mecanismului împotriva pătrunderii apei și a atmosferelor corozive. Semnalizarea poziției și dispozitivul manual sunt integrate în carcasa servomotorului.

• Tensiune de alimentare: 100-230V c.a. la 50-60 Hz, cu element intern de încălzire pentru prevenirea condensului.
• Grad de protecție: carcasă IP68 cu indicator optic de poziție și contacte de capăt de cursă pentru monitorizare la distanță.
• Acționare de urgență: dispozitiv mecanic manual pentru punere în funcțiune, mentenanță sau cădere de tensiune.
• Limite de operare: presiune nominală 10 bar (PN10), temperatura fluidului între -20 și +140 grade Celsius.
• Montaj: inserții filetate din oțel inoxidabil la bază, pentru fixare pe console fără transmiterea solicitărilor din conductă.
• Dimensiuni: corpuri cu mufe de sudură de la d16 la d110 mm.

Materiale și standarde

Fiecare corp SYGEF Standard este injectat cu precizie din fluoropolimer PVDF pur, detensionat termic, cu densitate de circa 1,78 g/cm3 și punct de topire peste 175 grade Celsius, echipat cu etanșări elastomerice FKM. Gama respectă cerințele dimensionale ISO 10931.

PVDF rezistă la acizi oxidanți precum acidul azotic și sulfuric, la acizi neoxidanți, săruri, alcooli și hidrocarburi alifatice, fiind doar condiționat rezistent la halogeni, cetone și hidrocarburi clorurate. Nu rezistă la baze anorganice sau organice, precum hidroxidul de sodiu, și nici la aldehide, aceste fluide trebuind excluse încă din faza de proiectare. Materialul nepigmentat are rugozitatea suprafeței interioare Ra de cel mult 0,5 micrometri, ceea ce limitează formarea biofilmului și generarea de particule în apă demineralizată și purificată.

Instalare și îmbinare

Robinetul se îmbină cu țeava SYGEF prin lipire prin mufare cu element termic, conform DVS 2207 Partea 15, rezultând o legătură omogenă, nedemontabilă, fără adeziv și fără elemente suplimentare de etanșare.

Materialul este detensionat termic, cu tensiuni interne de maximum 2,5 N/mm2, astfel încât îmbinările rămân stabile dimensional. Cu un coeficient de dilatare termică de 0,12-0,18 mm/(m.K), traseul trebuie să preia variațiile de lungime prin brațe flexibile sau puncte fixe, iar inserțiile din oțel inoxidabil permit fixarea robinetului pe consolă, astfel încât servomotorul să nu preia sarcinile conductei. Dispozitivul manual permite manevrarea până la punerea în funcțiune a circuitului de comandă.
