Robinet cu bilă tip 127 100-230V PVDF

Robinet cu bilă tip 127 100-230V PVDF

Material: PVDF Garnitura: FKM PN: 10 Bar

  Fișă tehnică (PDF)

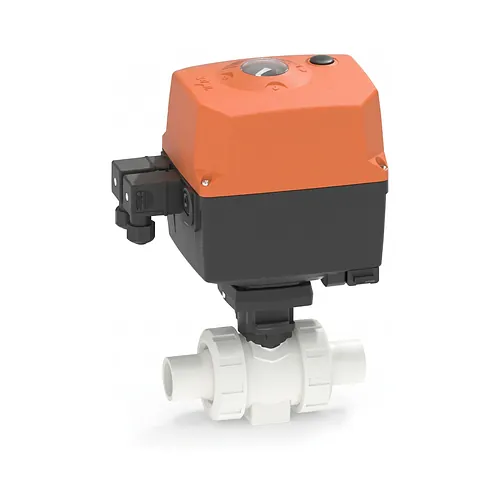

Robinetul cu bilă Georg Fischer SYGEF Standard tip 127 100-230V este un ansamblu industrial acționat electric, proiectat pentru izolarea automată a debitului în rețele de distribuție a fluidelor corozive și chimice. Destinat instalațiilor tehnologice exigente, acesta îmbină un corp durabil din PVDF neelectrolitic cu servomotorul compact Georg Fischer EA15, asigurând o manevrare fiabilă de tip sfert de tură pentru diametre metrice de la d16 până la d63 la o presiune nominală de PN10 bar.

Caracteristici tehnice

Acest robinet automatizat integrează funcții avansate de comandă și protecții mecanice concepute pentru a menține siguranța operării industriale. Servomotorul electric compact Georg Fischer EA15 funcționează pe o plajă extinsă de tensiune, protejând mecanismele interne împotriva factorilor de mediu agresivi.

  • Tensiune de alimentare: 100-230V c.a./c.c. la frecvența de 50-60 Hz pentru integrare industrială versatilă.
  • Carcasă servomotor: Grad de protecție IP68 la pătrunderea apei și a prafului, cu element intern de încălzire anticondens.
  • Control cursă: Cursă de lucru reglată din fabrică la 90 grade, cu microîntrerupătoare de capăt de cursă pentru semnalizare deschis și închis.
  • Comandă manuală de urgență: Mecanism manual integrat pentru repoziționare facilă fără unelte suplimentare în caz de pană de curent.
  • Presiune nominală: Rezistență nominală de lucru până la PN10 bar pe întreaga gamă dimensională.

Materiale și standarde

Fabricat din polifluorură de viniliden neelectrolitică, ansamblul robinetului oferă o puritate ridicată și rezistență excepțională la agenți chimici agresivi. Sistemul de etanșare internă combină scaunele bilei din PTFE cu garnituri elastomerice din FKM de înaltă calitate, garantând o închidere etanșă într-un interval termic de funcționare cuprins între -20 grade Celsius și 140 grade Celsius.

Componentele termoplastice respectă cerințele standardului dimensional și de produs ISO 10931 pentru sisteme de conducte industriale din PVDF. Structura din fluoropolimer rezistă la acizi anorganici concentrați, compuși oxidanți și săruri, fiind compatibilă cu cerințele FDA pentru circuite de apă purificată, industria farmaceutică și procesare chimică.

Instalare și îmbinare

Robinetul este prevăzut cu capete lise metrice concepute pentru lipire prin mufare cu scule încălzite, în conformitate cu prevederile DVS 2207 Partea 15. Inserțiile filetate din oțel inoxidabil integrate la baza corpului permit fixarea directă și rigidă pe console sau suporți de conductă, eliminând solicitările mecanice și sarcinile dinamice exercitate asupra corpului din plastic în timpul ciclurilor de acționare.

  Fișă tehnică (PDF)

Robinetul cu bilă Georg Fischer SYGEF Standard tip 127 100-230V este un ansamblu industrial acționat electric, proiectat pentru izolarea automată a debitului în rețele de distribuție a fluidelor corozive și chimice. Destinat instalațiilor tehnologice exigente, acesta îmbină un corp durabil din PVDF neelectrolitic cu servomotorul compact Georg Fischer EA15, asigurând o manevrare fiabilă de tip sfert de tură pentru diametre metrice de la d16 până la d63 la o presiune nominală de PN10 bar.

Caracteristici tehnice

Acest robinet automatizat integrează funcții avansate de comandă și protecții mecanice concepute pentru a menține siguranța operării industriale. Servomotorul electric compact Georg Fischer EA15 funcționează pe o plajă extinsă de tensiune, protejând mecanismele interne împotriva factorilor de mediu agresivi.

  • Tensiune de alimentare: 100-230V c.a./c.c. la frecvența de 50-60 Hz pentru integrare industrială versatilă.
  • Carcasă servomotor: Grad de protecție IP68 la pătrunderea apei și a prafului, cu element intern de încălzire anticondens.
  • Control cursă: Cursă de lucru reglată din fabrică la 90 grade, cu microîntrerupătoare de capăt de cursă pentru semnalizare deschis și închis.
  • Comandă manuală de urgență: Mecanism manual integrat pentru repoziționare facilă fără unelte suplimentare în caz de pană de curent.
  • Presiune nominală: Rezistență nominală de lucru până la PN10 bar pe întreaga gamă dimensională.

Materiale și standarde

Fabricat din polifluorură de viniliden neelectrolitică, ansamblul robinetului oferă o puritate ridicată și rezistență excepțională la agenți chimici agresivi. Sistemul de etanșare internă combină scaunele bilei din PTFE cu garnituri elastomerice din FKM de înaltă calitate, garantând o închidere etanșă într-un interval termic de funcționare cuprins între -20 grade Celsius și 140 grade Celsius.

Componentele termoplastice respectă cerințele standardului dimensional și de produs ISO 10931 pentru sisteme de conducte industriale din PVDF. Structura din fluoropolimer rezistă la acizi anorganici concentrați, compuși oxidanți și săruri, fiind compatibilă cu cerințele FDA pentru circuite de apă purificată, industria farmaceutică și procesare chimică.

Instalare și îmbinare

Robinetul este prevăzut cu capete lise metrice concepute pentru lipire prin mufare cu scule încălzite, în conformitate cu prevederile DVS 2207 Partea 15. Inserțiile filetate din oțel inoxidabil integrate la baza corpului permit fixarea directă și rigidă pe console sau suporți de conductă, eliminând solicitările mecanice și sarcinile dinamice exercitate asupra corpului din plastic în timpul ciclurilor de acționare.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 16 mm
199127812
Material: PVDF
Garnitura: FKM
PN: 10 Bar
Buc. 5.171,95 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
199127813
Material: PVDF
Garnitura: FKM
PN: 10 Bar
Buc. 5.238,65 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
199127814
Material: PVDF
Garnitura: FKM
PN: 10 Bar
Buc. 5.505,35 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
199127815
Material: PVDF
Garnitura: FKM
PN: 10 Bar
Buc. 5.922,90 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
199127816
Material: PVDF
Garnitura: FKM
PN: 10 Bar
Buc. 6.513,41 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
199127817
Material: PVDF
Garnitura: FKM
PN: 10 Bar
Buc. 7.591,06 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
199127818
Material: PVDF
Garnitura: FKM
PN: 10 Bar
Buc. 8.956,35 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 199127812
D: 16 mm
Livrare în 24h
5.171,95 RON / Buc.
Cod produs: 199127813
D: 20 mm
Livrare în 24h
5.238,65 RON / Buc.
Cod produs: 199127814
D: 25 mm
Livrare în 24h
5.505,35 RON / Buc.
Cod produs: 199127815
D: 32 mm
Livrare în 24h
5.922,90 RON / Buc.
Cod produs: 199127816
D: 40 mm
Livrare în 24h
6.513,41 RON / Buc.
Cod produs: 199127817
D: 50 mm
Livrare în 24h
7.591,06 RON / Buc.
Cod produs: 199127818
D: 63 mm
Livrare în 24h
8.956,35 RON / Buc.
