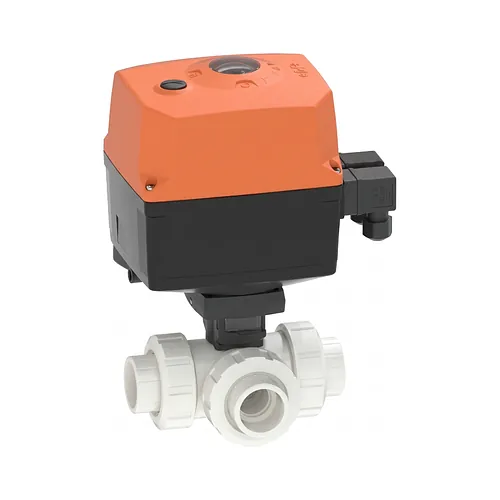

Robinet cu bilă cu 3 căi tip 543 Pro PVDF 100-230V

Robinet cu bilă cu 3 căi tip 543 Pro PVDF 100-230V

Material: PVDF Port: Orizontal / T port PN: 10 Bar

  Fișă tehnică (PDF)

Robinetul cu bilă cu 3 căi Georg Fischer SYGEF Standard tip 543 Pro este o armătură industrială acționată electric, proiectată pentru operațiuni automate de deviere, amestecare și distribuție a debitului în rețele de proces complexe. Echipat cu o configurație orizontală cu port T și acționat de un servomotor electric de 100-230V, acest robinet oferă automatizare fiabilă pentru industria chimică și distribuția apei de înaltă puritate în condiții de temperatură extinsă.

Caracteristici tehnice

Acest ansamblu de robinet acționat asigură controlul precis al fluxului orizontal prin poziționare rotativă la 90 de grade, acționată de un mecanism electric multi-tensiune integrat. Unitatea electrică funcționează la 100-230V și 50-60Hz, integrând funcții de siguranță esențiale pentru continuitatea proceselor industriale.

Parametrii principali de funcționare și capacitățile mecanice includ:

  • Presiune nominală de lucru: evaluat pentru funcționare sigură până la 10 bar pe întreaga gamă dimensională.
  • Interval de temperatură de lucru: funcționare continuă la temperaturi cuprinse între -20 grade și +140 grade Celsius.
  • Configurație de port: profil orizontal cu port T, potrivit pentru distribuție multidirecțională și amestec.
  • Dotări servomotor: rezistență internă anticondens integrată, indicator optic de poziție și levier manual pentru intervenții de urgență.
  • Semnalizare de poziție: microîntrerupătoare de capăt de cursă pentru monitorizarea stărilor deschis, intermediar și închis.

Materiale și standarde

Fabricat integral din polifluorură de viniliden (PVDF) nepigmentată, corpul robinetului oferă o rezistență mecanică remarcabilă și o inerție chimică excepțională. Materialul este conceput pentru a rezista acizilor minerali concentrați, agenților oxidanți, solvenților organici și ciclurilor de igienizare cu apă deionizată fierbinte.

Etanșarea internă a fluidului este asigurată de scaune din PTFE cu frecare redusă și garnituri elastice din FKM, eliminând pierderile de presiune și menținând un cuplu redus de manevră. Componentele respectă cerințele dimensionale și de fabricație prevăzute în standardul ISO 10931 pentru sisteme termoplastice industriale, fiind compatibile cu tratamente de dezinfectare cu ozon și sterilizare cu abur curat.

Instalare și îmbinare

Robinetul este prevăzut cu mufe metrice pentru lipire prin mufare de înaltă integritate, conform reglementărilor DVS 2207 Partea 15. Racordurile olandeze demontabile permit demontarea radială rapidă și reasamblarea facilă în timpul lucrărilor de mentenanță, fără tensionarea conductelor adiacente.

Baza corpului integrează inserții filetate din oțel inoxidabil pentru ancorare rigidă pe console, prevenind transferul solicitărilor mecanice sau de torsiune din conducte către corpul de plastic. Conform specificațiilor termoplastice, PVDF oferă rezistență optimă la acizi severi precum acidul sulfuric sau azotic, însă bazele anorganice concentrate precum hidroxidul de sodiu trebuie evitate.

  Fișă tehnică (PDF)

Robinetul cu bilă cu 3 căi Georg Fischer SYGEF Standard tip 543 Pro este o armătură industrială acționată electric, proiectată pentru operațiuni automate de deviere, amestecare și distribuție a debitului în rețele de proces complexe. Echipat cu o configurație orizontală cu port T și acționat de un servomotor electric de 100-230V, acest robinet oferă automatizare fiabilă pentru industria chimică și distribuția apei de înaltă puritate în condiții de temperatură extinsă.

Caracteristici tehnice

Acest ansamblu de robinet acționat asigură controlul precis al fluxului orizontal prin poziționare rotativă la 90 de grade, acționată de un mecanism electric multi-tensiune integrat. Unitatea electrică funcționează la 100-230V și 50-60Hz, integrând funcții de siguranță esențiale pentru continuitatea proceselor industriale.

Parametrii principali de funcționare și capacitățile mecanice includ:

  • Presiune nominală de lucru: evaluat pentru funcționare sigură până la 10 bar pe întreaga gamă dimensională.
  • Interval de temperatură de lucru: funcționare continuă la temperaturi cuprinse între -20 grade și +140 grade Celsius.
  • Configurație de port: profil orizontal cu port T, potrivit pentru distribuție multidirecțională și amestec.
  • Dotări servomotor: rezistență internă anticondens integrată, indicator optic de poziție și levier manual pentru intervenții de urgență.
  • Semnalizare de poziție: microîntrerupătoare de capăt de cursă pentru monitorizarea stărilor deschis, intermediar și închis.

Materiale și standarde

Fabricat integral din polifluorură de viniliden (PVDF) nepigmentată, corpul robinetului oferă o rezistență mecanică remarcabilă și o inerție chimică excepțională. Materialul este conceput pentru a rezista acizilor minerali concentrați, agenților oxidanți, solvenților organici și ciclurilor de igienizare cu apă deionizată fierbinte.

Etanșarea internă a fluidului este asigurată de scaune din PTFE cu frecare redusă și garnituri elastice din FKM, eliminând pierderile de presiune și menținând un cuplu redus de manevră. Componentele respectă cerințele dimensionale și de fabricație prevăzute în standardul ISO 10931 pentru sisteme termoplastice industriale, fiind compatibile cu tratamente de dezinfectare cu ozon și sterilizare cu abur curat.

Instalare și îmbinare

Robinetul este prevăzut cu mufe metrice pentru lipire prin mufare de înaltă integritate, conform reglementărilor DVS 2207 Partea 15. Racordurile olandeze demontabile permit demontarea radială rapidă și reasamblarea facilă în timpul lucrărilor de mentenanță, fără tensionarea conductelor adiacente.

Baza corpului integrează inserții filetate din oțel inoxidabil pentru ancorare rigidă pe console, prevenind transferul solicitărilor mecanice sau de torsiune din conducte către corpul de plastic. Conform specificațiilor termoplastice, PVDF oferă rezistență optimă la acizi severi precum acidul sulfuric sau azotic, însă bazele anorganice concentrate precum hidroxidul de sodiu trebuie evitate.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 16 mm
199169112
Material: PVDF
Port: Orizontal / T port
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
199169113
Material: PVDF
Port: Orizontal / T port
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
199169114
Material: PVDF
Port: Orizontal / T port
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
199169115
Material: PVDF
Port: Orizontal / T port
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
199169116
Material: PVDF
Port: Orizontal / T port
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
199169117
Material: PVDF
Port: Orizontal / T port
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
199169118
Material: PVDF
Port: Orizontal / T port
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
