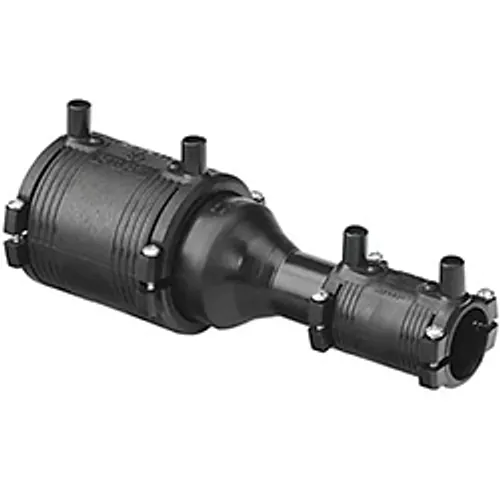

Set reducție electrofuziune PE100 SDR11 ELGEF Plus

Set reducție electrofuziune PE100 SDR11 ELGEF Plus

Material: Polyethylene PN: 16 Bar SDR: 11

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Setul de reducție prin electrofuziune PE100 SDR11 ELGEF Plus de la Georg Fischer oferă o tranziție dimensională sigură și integrată pentru rețelele de conducte sub presiune din polietilenă (PEHD). Conceput pentru distribuția apei potabile până la 16 bar și rețelele de gaze naturale până la 10 bar, acest ansamblu combină o mufă electrofuziune cu o reducție cu capăt neted. Asigură performanțe hidraulice optime, rezistență chimică și o durată de viață estimată la 100 de ani.

Caracteristici tehnice

Setul de reducție ELGEF Plus asigură o dinamică optimă a fluidelor și o etanșare sigură în rețelele de utilități sub presiune. Fiecare piesă este fabricată conform clasei dimensionale SDR11 pentru a se potrivi cu grosimile standard de conducte PEHD, menținând regimul nominal de lucru.

  • Presiune nominală de lucru: 16 bar pentru apă, 10 bar pentru gaze combustibile
  • Raport dimensional standard: profil structural SDR 11
  • Interfață electrică: conectori cu pini de 4 mm compatibili cu aparatele universale de sudură
  • Controlul îmbinării: martori de sudură cu cursă limitată pentru confirmarea vizuală a fuziunii
  • Rezistență mecanică: rezistență la impact Charpy de 13 kJ/m² la -40 grade Celsius
  • Trasabilitate: coduri de bare integrate pentru identificare conform cerințelor de calitate

Materiale și standarde

Fabricat exclusiv din granule virgine de polietilenă de înaltă densitate, setul respectă cele mai exigente standarde europene pentru conducte îngropate sub presiune. Compoziția este certificată de asociația PE100+, prevenind fisurarea sub sarcină, coroziunea electrochimică și depunerile pe durata de viață de 100 de ani.

Conformitatea completă cu standardele EN 12201-3 pentru rețele de apă și EN 1555-3 pentru transportul gazelor garantează o fiabilitate mecanică certificată în infrastructura edilitară, circuitele industriale de răcire și stațiile de tratare. Realizate în unități certificate ISO 9001 și ISO 14001, componentele asigură o densitate omogenă a pereților și toleranțe dimensionale stricte pentru siguranță totală sub sarcini dinamice din sol.

Instalare și îmbinare

Setul simplifică montajul pe șantier prin combinarea unei reducții cu capete netede cu o mufă electrofuziune ELGEF Plus proiectată pentru aliniere rapidă. Spirele de încălzire integrate livrează o distribuție termică perfect omogenă direct în interfețele de sudură, creând o îmbinare monolitică și etanșă cu proprietăți mecanice echivalente conductei.

Personalul de instalare scanează codul de bare integrat cu aparate universale de sudură prin electrofuziune pentru reglarea automată a ciclului de încălzire conform procedurilor DVS 2207. Martorii de sudură cu cursă limitată se deplasează vizibil în timpul fazei de încălzire pentru a confirma expansiunea corectă a materialului topit, fără a subția peretele structural. Răzuirea atentă a stratului oxidat și fixarea mecanică a componentelor sunt obligatorii înainte de sudare pentru a asigura contactul optim și fiabilitatea pe termen lung a îmbinării.

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Setul de reducție prin electrofuziune PE100 SDR11 ELGEF Plus de la Georg Fischer oferă o tranziție dimensională sigură și integrată pentru rețelele de conducte sub presiune din polietilenă (PEHD). Conceput pentru distribuția apei potabile până la 16 bar și rețelele de gaze naturale până la 10 bar, acest ansamblu combină o mufă electrofuziune cu o reducție cu capăt neted. Asigură performanțe hidraulice optime, rezistență chimică și o durată de viață estimată la 100 de ani.

Caracteristici tehnice

Setul de reducție ELGEF Plus asigură o dinamică optimă a fluidelor și o etanșare sigură în rețelele de utilități sub presiune. Fiecare piesă este fabricată conform clasei dimensionale SDR11 pentru a se potrivi cu grosimile standard de conducte PEHD, menținând regimul nominal de lucru.

  • Presiune nominală de lucru: 16 bar pentru apă, 10 bar pentru gaze combustibile
  • Raport dimensional standard: profil structural SDR 11
  • Interfață electrică: conectori cu pini de 4 mm compatibili cu aparatele universale de sudură
  • Controlul îmbinării: martori de sudură cu cursă limitată pentru confirmarea vizuală a fuziunii
  • Rezistență mecanică: rezistență la impact Charpy de 13 kJ/m² la -40 grade Celsius
  • Trasabilitate: coduri de bare integrate pentru identificare conform cerințelor de calitate

Materiale și standarde

Fabricat exclusiv din granule virgine de polietilenă de înaltă densitate, setul respectă cele mai exigente standarde europene pentru conducte îngropate sub presiune. Compoziția este certificată de asociația PE100+, prevenind fisurarea sub sarcină, coroziunea electrochimică și depunerile pe durata de viață de 100 de ani.

Conformitatea completă cu standardele EN 12201-3 pentru rețele de apă și EN 1555-3 pentru transportul gazelor garantează o fiabilitate mecanică certificată în infrastructura edilitară, circuitele industriale de răcire și stațiile de tratare. Realizate în unități certificate ISO 9001 și ISO 14001, componentele asigură o densitate omogenă a pereților și toleranțe dimensionale stricte pentru siguranță totală sub sarcini dinamice din sol.

Instalare și îmbinare

Setul simplifică montajul pe șantier prin combinarea unei reducții cu capete netede cu o mufă electrofuziune ELGEF Plus proiectată pentru aliniere rapidă. Spirele de încălzire integrate livrează o distribuție termică perfect omogenă direct în interfețele de sudură, creând o îmbinare monolitică și etanșă cu proprietăți mecanice echivalente conductei.

Personalul de instalare scanează codul de bare integrat cu aparate universale de sudură prin electrofuziune pentru reglarea automată a ciclului de încălzire conform procedurilor DVS 2207. Martorii de sudură cu cursă limitată se deplasează vizibil în timpul fazei de încălzire pentru a confirma expansiunea corectă a materialului topit, fără a subția peretele structural. Răzuirea atentă a stratului oxidat și fixarea mecanică a componentelor sunt obligatorii înainte de sudare pentru a asigura contactul optim și fiabilitatea pe termen lung a îmbinării.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 40 mm
D 75 mm
193280992
Material: Polyethylene
PN: 16 Bar
SDR: 11
Buc. 159,72 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
D 75 mm
193280993
Material: Polyethylene
PN: 16 Bar
SDR: 11
Buc. 176,94 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
D 75 mm
193280994
Material: Polyethylene
PN: 16 Bar
SDR: 11
Buc. 179,36 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
D 90 mm
193280958
Material: Polyethylene
PN: 16 Bar
SDR: 11
Buc. 222,69 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
D 90 mm
193280995
Material: Polyethylene
PN: 16 Bar
SDR: 11
Buc. 245,57 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
D 110 mm
193280996
Material: Polyethylene
PN: 16 Bar
SDR: 11
Buc. 292,41 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
D 125 mm
193280953
Material: Polyethylene
PN: 16 Bar
SDR: 11
Buc. 336,42 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
D 125 mm
193280951
Material: Polyethylene
PN: 16 Bar
SDR: 11
Buc. 401,96 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 125 mm
D 160 mm
193280952
Material: Polyethylene
PN: 16 Bar
SDR: 11
Buc. 614,92 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
D 180 mm
193280959
Material: Polyethylene
PN: 16 Bar
SDR: 11
Buc. 714,58 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 193280992
D: 40 mm
D: 75 mm
Livrare în 24h
159,72 RON / Buc.
Cod produs: 193280993
D: 50 mm
D: 75 mm
Livrare în 24h
176,94 RON / Buc.
Cod produs: 193280994
D: 63 mm
D: 75 mm
Livrare în 24h
179,36 RON / Buc.
Cod produs: 193280958
D: 50 mm
D: 90 mm
Livrare în 24h
222,69 RON / Buc.
Cod produs: 193280995
D: 75 mm
D: 90 mm
Livrare în 24h
245,57 RON / Buc.
Cod produs: 193280996
D: 75 mm
D: 110 mm
Livrare în 24h
292,41 RON / Buc.
Cod produs: 193280953
D: 63 mm
D: 125 mm
Livrare în 24h
336,42 RON / Buc.
Cod produs: 193280951
D: 110 mm
D: 125 mm
Livrare în 24h
401,96 RON / Buc.
Cod produs: 193280952
D: 125 mm
D: 160 mm
Livrare în 24h
614,92 RON / Buc.
Cod produs: 193280959
D: 110 mm
D: 180 mm
Livrare în 24h
714,58 RON / Buc.
