Colier de branșare monobloc PEHD cu Gas Stop d40mm 1-5 bar

Colier de branșare monobloc PEHD cu Gas Stop d40mm 1-5 bar

PN: 1-5 bar Material: Polyethylene SDR: 11

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

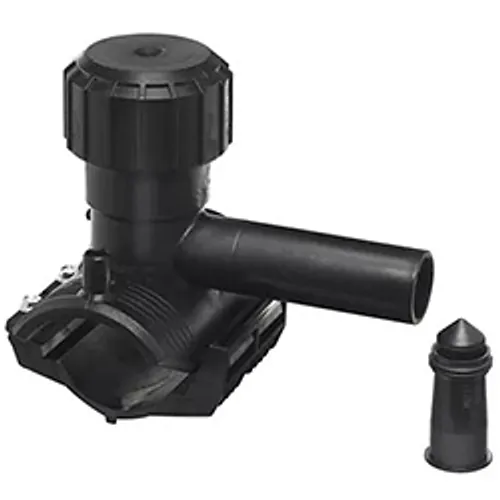

Colierul de branșare monobloc PEHD d40mm ELGEF Plus de la Georg Fischer, cu dispozitiv integrat de siguranță Gas Stop, este un fiting cu electrofuziune pentru realizarea branșamentelor sub presiune pe rețele de distribuție gaze din polietilenă, la presiuni de lucru între 1 și 5 bar. Destinat inginerilor și instalatorilor de rețele edilitare, reunește perforarea, etanșarea și protecția la debit excesiv într-un singur corp asamblat în fabrică, cu ieșire pentru branșamente d20 mm sau d32 mm.

Caracteristici tehnice

Colierul este dimensionat pentru conducte principale d40 mm, compatibile cu țevi SDR 9 până la SDR 11, și include un opritor automat de gaz care întrerupe singur alimentarea branșamentului.

  • Conductă principală: d40 mm, țeavă SDR 9 până la SDR 11
  • Presiune de lucru: 1 până la 5 bar, rețele de gaze naturale și GPL
  • Dispozitiv de siguranță: opritor de gaz integrat Pipelife Gas-Stop, cu închidere automată la debit excesiv
  • Ștuț de branșament: capăt lis alungit pentru mufe electrofuziune d20 mm sau d32 mm
  • Borne de sudură: pini de contact de 4 mm și martori de sudură cu cursă limitată
  • Freză de perforare: cuțit rotativ din alamă, cu opritoare mecanice superioare și inferioare

Materiale și standarde

Fitingul este fabricat integral din rășină virgină 100% polietilenă de înaltă densitate PE100 certificată de asociația PE100+, în negru RAL 9005, și este conform cu EN 1555-3 pentru aplicații de gaz. Are aprobări DVGW și KIWA și susține durata de exploatare estimată de 100 de ani a rețelei.

PE100 are o densitate de circa 0,95 g/cm³, limită de curgere de 25 N/mm² și modul de elasticitate la tracțiune de 900 N/mm² la 23 grade C, cu reziliență Charpy pe epruvetă crestată de 83 kJ/m² la 23 grade C și 13 kJ/m² la minus 40 grade C, de unde rezistența ridicată la propagarea rapidă a fisurilor și la fisurarea sub solicitare de mediu.

Instalare și îmbinare

Colierul se sudează pe conducta principală prin electrofuziune, cu pinii de 4 mm, iar martorii de sudură cu cursă limitată confirmă încheierea ciclului înainte de perforare.

După răcirea îmbinării, freza internă din alamă este coborâtă pentru perforarea conductei, pozițiile deschis și închis fiind definite de opritoarele mecanice, în timp ce corpul monobloc reține integral presiunea din rețea. Nu sunt necesare mașini de perforare exterioare sau balonarea tronsonului, astfel încât branșamentul se execută fără scăpări de gaz și fără întreruperea alimentării. Conducta de branșament se sudează apoi pe ștuțul de ieșire cu o mufă electrofuziune d20 mm sau d32 mm, după care opritorul Gas Stop rămâne activ și blochează instantaneu fluxul în caz de rupere sau de agățare în timpul excavărilor.

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Colierul de branșare monobloc PEHD d40mm ELGEF Plus de la Georg Fischer, cu dispozitiv integrat de siguranță Gas Stop, este un fiting cu electrofuziune pentru realizarea branșamentelor sub presiune pe rețele de distribuție gaze din polietilenă, la presiuni de lucru între 1 și 5 bar. Destinat inginerilor și instalatorilor de rețele edilitare, reunește perforarea, etanșarea și protecția la debit excesiv într-un singur corp asamblat în fabrică, cu ieșire pentru branșamente d20 mm sau d32 mm.

Caracteristici tehnice

Colierul este dimensionat pentru conducte principale d40 mm, compatibile cu țevi SDR 9 până la SDR 11, și include un opritor automat de gaz care întrerupe singur alimentarea branșamentului.

  • Conductă principală: d40 mm, țeavă SDR 9 până la SDR 11
  • Presiune de lucru: 1 până la 5 bar, rețele de gaze naturale și GPL
  • Dispozitiv de siguranță: opritor de gaz integrat Pipelife Gas-Stop, cu închidere automată la debit excesiv
  • Ștuț de branșament: capăt lis alungit pentru mufe electrofuziune d20 mm sau d32 mm
  • Borne de sudură: pini de contact de 4 mm și martori de sudură cu cursă limitată
  • Freză de perforare: cuțit rotativ din alamă, cu opritoare mecanice superioare și inferioare

Materiale și standarde

Fitingul este fabricat integral din rășină virgină 100% polietilenă de înaltă densitate PE100 certificată de asociația PE100+, în negru RAL 9005, și este conform cu EN 1555-3 pentru aplicații de gaz. Are aprobări DVGW și KIWA și susține durata de exploatare estimată de 100 de ani a rețelei.

PE100 are o densitate de circa 0,95 g/cm³, limită de curgere de 25 N/mm² și modul de elasticitate la tracțiune de 900 N/mm² la 23 grade C, cu reziliență Charpy pe epruvetă crestată de 83 kJ/m² la 23 grade C și 13 kJ/m² la minus 40 grade C, de unde rezistența ridicată la propagarea rapidă a fisurilor și la fisurarea sub solicitare de mediu.

Instalare și îmbinare

Colierul se sudează pe conducta principală prin electrofuziune, cu pinii de 4 mm, iar martorii de sudură cu cursă limitată confirmă încheierea ciclului înainte de perforare.

După răcirea îmbinării, freza internă din alamă este coborâtă pentru perforarea conductei, pozițiile deschis și închis fiind definite de opritoarele mecanice, în timp ce corpul monobloc reține integral presiunea din rețea. Nu sunt necesare mașini de perforare exterioare sau balonarea tronsonului, astfel încât branșamentul se execută fără scăpări de gaz și fără întreruperea alimentării. Conducta de branșament se sudează apoi pe ștuțul de ieșire cu o mufă electrofuziune d20 mm sau d32 mm, după care opritorul Gas Stop rămâne activ și blochează instantaneu fluxul în caz de rupere sau de agățare în timpul excavărilor.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 20 mm
D 40 mm
193281113
PN: 1-5 bar
Material: Polyethylene
SDR: 11
Buc. 740,10 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
D 40 mm
193281152
PN: 1-5 bar
Material: Polyethylene
SDR: 11
Buc. 840,90 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 193281113
D: 20 mm
D: 40 mm
Livrare în 24h
740,10 RON / Buc.
Cod produs: 193281152
D: 32 mm
D: 40 mm
Livrare în 24h
840,90 RON / Buc.
