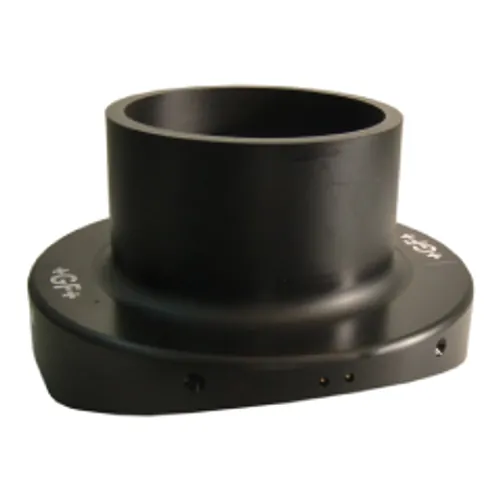

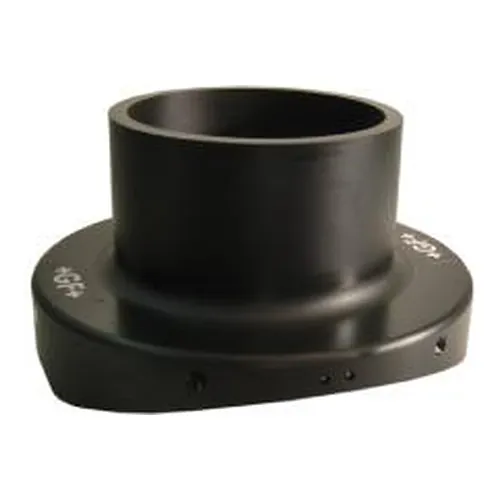

Colier de branșare electrofuziune Topload PE100 d315 mm SDR11 negru

Colier branșare electrofuziune Topload PE100 d315 mm SDR11

Material: Polietilena PN: 16 Bar SDR: 11

  Fișă tehnică (PDF) | Video Instructiuni

Colierul de branșare electrofuziune topload Georg Fischer ELGEF Plus este un fiting din PEHD 100 de înaltă densitate, conceput pentru executarea ramificațiilor de diametre mari pe conducte magistrale din polietilenă. Proiectat pentru montaj pe conducte principale cu diametre cuprinse între d450 mm și d1000 mm, acest colier integrează o ieșire tip ștuț d315 mm SDR11 pentru debite hidraulice ridicate. Piesa funcționează la presiuni nominale de 16 bar pentru rețele de apă și 10 bar pentru rețele de gaze combustibile, fără a necesita coeficienți de depreciere a presiunii.

Caracteristici tehnice

Fitingul este dimensionat pentru a prelua sarcini mecanice și hidraulice ridicate în infrastructura de transport a fluidelor. Ștuțul de branșare d315 mm asigură un orificiu intern de trecere de 232 mm pentru un debit optim, iar conectorii electrici standardizați de 4 mm permit racordarea facilă la aparatele de sudură prin electrofuziune.

  • Diametru ștuț de ieșire: d315 mm (ieșire lisă SDR11)
  • Compatibilitate conductă magistrală: d450 mm până la d1000 mm
  • Alezaj interior de trecere: 232 mm
  • Presiune nominală de lucru: 16 bar pentru apă, 10 bar pentru gaze naturale
  • Conexiune electrofuziune: Pini de 4 mm și martori vizuali de sudură cu cursă limitată
  • Port de testare integrat: Racord filetat pentru verificarea etanșeității îmbinării înainte de frezare

Materiale și standarde

Fabricat din rășină virgină de polietilenă PE100 (RAL 9005 negru), colierul de branșare oferă o rezistență excelentă la solicitări dinamice, coroziune chimică și fisurare sub sarcină de mediu. Materialul garantează o durabilitate operațională de peste 100 de ani în rețelele edilitare și industriale.

Gama Georg Fischer ELGEF Plus este conformă cu standardele europene EN 12201-1 pentru alimentarea cu apă potabilă, EN 1555-3 pentru rețele de gaz și EN ISO 15494 pentru aplicații industriale. Rășina PEHD prezintă o densitate de aproximativ 0,95 g/cm³ și o rezistență la curgere de 25 N/mm² la 23 de grade Celsius. Produsul beneficiază de certificări internaționale de prestigiu precum DVGW, ACS, KIWA, SVGW și agrement FM Approvals (FM 1613), păstrându-și tenacitatea chiar și la temperaturi scăzute de până la -40 de grade Celsius.

Instalare și îmbinare

Montajul colierului topload se realizează pe conducta magistrală utilizând dispozitivul dedicat de fixare mecanică cu chingi TL500, eliminând necesitatea unei semicarcase inferioare. Dispozitivul de strângere garantează o presiune de contact uniformă pe toată durata procesului de electrofuziune.

Înainte de sudare, suprafața conductei principale din polietilenă se răzuiește mecanic pentru îndepărtarea stratului oxidat și se degresează cu un agent de curățare aprobat pentru PEHD. Ștuțul de ieșire d315 mm permite racordarea conductei secundare fie prin sudură cap la cap, fie prin mufe electrofuziune. Înainte de perforarea peretelui conductei prin alezajul de 232 mm, instalatorii pot efectua proba de presiune a îmbinării sudate prin racordul filetat dedicat, conform normativului DVS 2210-1.

  Fișă tehnică (PDF) | Video Instructiuni

Colierul de branșare electrofuziune topload Georg Fischer ELGEF Plus este un fiting din PEHD 100 de înaltă densitate, conceput pentru executarea ramificațiilor de diametre mari pe conducte magistrale din polietilenă. Proiectat pentru montaj pe conducte principale cu diametre cuprinse între d450 mm și d1000 mm, acest colier integrează o ieșire tip ștuț d315 mm SDR11 pentru debite hidraulice ridicate. Piesa funcționează la presiuni nominale de 16 bar pentru rețele de apă și 10 bar pentru rețele de gaze combustibile, fără a necesita coeficienți de depreciere a presiunii.

Caracteristici tehnice

Fitingul este dimensionat pentru a prelua sarcini mecanice și hidraulice ridicate în infrastructura de transport a fluidelor. Ștuțul de branșare d315 mm asigură un orificiu intern de trecere de 232 mm pentru un debit optim, iar conectorii electrici standardizați de 4 mm permit racordarea facilă la aparatele de sudură prin electrofuziune.

  • Diametru ștuț de ieșire: d315 mm (ieșire lisă SDR11)
  • Compatibilitate conductă magistrală: d450 mm până la d1000 mm
  • Alezaj interior de trecere: 232 mm
  • Presiune nominală de lucru: 16 bar pentru apă, 10 bar pentru gaze naturale
  • Conexiune electrofuziune: Pini de 4 mm și martori vizuali de sudură cu cursă limitată
  • Port de testare integrat: Racord filetat pentru verificarea etanșeității îmbinării înainte de frezare

Materiale și standarde

Fabricat din rășină virgină de polietilenă PE100 (RAL 9005 negru), colierul de branșare oferă o rezistență excelentă la solicitări dinamice, coroziune chimică și fisurare sub sarcină de mediu. Materialul garantează o durabilitate operațională de peste 100 de ani în rețelele edilitare și industriale.

Gama Georg Fischer ELGEF Plus este conformă cu standardele europene EN 12201-1 pentru alimentarea cu apă potabilă, EN 1555-3 pentru rețele de gaz și EN ISO 15494 pentru aplicații industriale. Rășina PEHD prezintă o densitate de aproximativ 0,95 g/cm³ și o rezistență la curgere de 25 N/mm² la 23 de grade Celsius. Produsul beneficiază de certificări internaționale de prestigiu precum DVGW, ACS, KIWA, SVGW și agrement FM Approvals (FM 1613), păstrându-și tenacitatea chiar și la temperaturi scăzute de până la -40 de grade Celsius.

Instalare și îmbinare

Montajul colierului topload se realizează pe conducta magistrală utilizând dispozitivul dedicat de fixare mecanică cu chingi TL500, eliminând necesitatea unei semicarcase inferioare. Dispozitivul de strângere garantează o presiune de contact uniformă pe toată durata procesului de electrofuziune.

Înainte de sudare, suprafața conductei principale din polietilenă se răzuiește mecanic pentru îndepărtarea stratului oxidat și se degresează cu un agent de curățare aprobat pentru PEHD. Ștuțul de ieșire d315 mm permite racordarea conductei secundare fie prin sudură cap la cap, fie prin mufe electrofuziune. Înainte de perforarea peretelui conductei prin alezajul de 232 mm, instalatorii pot efectua proba de presiune a îmbinării sudate prin racordul filetat dedicat, conform normativului DVS 2210-1.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 315 mm
D 450 mm
193135436
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 34.104,64 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 315 mm
D 500 mm
193135446
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 35.104,27 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 315 mm
D 560 mm
193135456
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 37.444,50 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 315 mm
D 630 mm
193135466
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 39.784,65 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 315 mm
D 710 mm
193135476
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 45.635,51 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 315 mm
D 800 mm
193135486
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 52.656,24 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 315 mm
D 900 mm
193135496
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 55.963,35 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 315 mm
D 1000 mm
193135506
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 66.138,58 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
