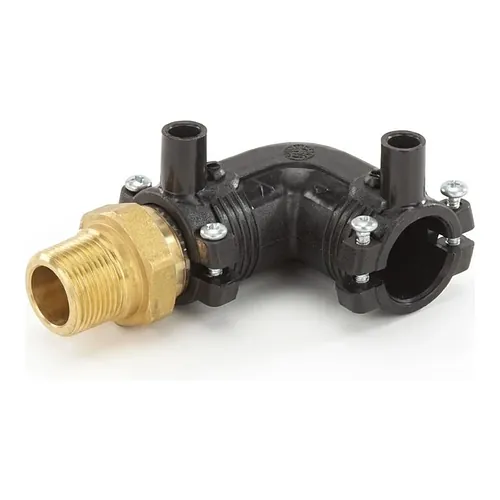

Cot tranziție 90 grade PEHD/alamă SDR11 pentru electrofuziune cu racord din alamă

Cot tranziție 90 grade PEHD/alamă filet interior SDR11

Material: Polietilena PN: 16 Bar SDR: 11

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Cotul de tranziție la 90 grade PEHD/alamă ELGEF Plus, produs de Georg Fischer, realizează conexiunea directă între conductele de distribuție din polietilenă PE100 și instalațiile metalice filetate. Proiectat pentru rețele de utilități de apă și gaz, acest fiting de electrofuziune în clasa SDR11 integrează o mufă PE100 și o inserție din alamă cu filet interior Rp. Piesa este dimensionată pentru presiuni de lucru de până la 16 bar pentru apă și 10 bar pentru gaze combustibile, acoperind diametre de la d20 mm până la d63 mm.

Caracteristici tehnice

Acest fiting de tranziție la 90 grade asigură o schimbare de direcție etanșă și durabilă între tubulatura din polietilenă sudată prin electrofuziune și componentele metalice filetate. Tehnologia de matrițare din fabrică blochează ferm inserția din alamă în corpul de polietilenă, împiedicând rotirea accidentală și deplasarea axială în timpul exploatării sub presiune.

  • Presiune nominală de lucru: PN 16 pentru rețele de apă și PN 10 pentru distribuția gazelor combustibile
  • Raport dimensional standard: SDR 11, compatibil cu conducte standard PE100 pentru utilități
  • Gamă dimensională: diametre exterioare d20 mm – d63 mm cu filete interioare de la 1/2" la 2"
  • Configurație filet: filet interior cilindric (Rp) prelucrat din alamă de calitate superioară
  • Interfață de sudură: conectori standard de 4 mm cu martori de sudură cu cursă limitată

Profilul hidraulic interior reduce pierderile locale de presiune la schimbarea de direcție, în timp ce spira de încălzire înglobată garantează o distribuție uniformă a energiei termice pe întreaga zonă de sudură.

Materiale și standarde

Fabricat din polietilenă virgină PE100 neagră complet aditivată și alamă rezistentă la coroziune, fitingul respectă cele mai exigente standarde europene de utilități. Materialele utilizate garantează performanțe hidraulice pe termen lung și o rezistență totală la coroziunea electrochimică din sol, fără a necesita protecții anticorozive suplimentare.

Polietilena respectă cerințele standardelor EN 12201-3 pentru transportul apei potabile și EN 1555-3 pentru rețelele de distribuție a gazelor naturale, având o limită de curgere de 25 N/mm² la 23 grade Celsius. Inserția robustă din alamă oferă un filet mecanic rezistent la solicitările din conductă, la dilatările termice și la cuplul aplicat în timpul montajului armăturilor.

Instalare și îmbinare

Sudarea prin electrofuziune se realizează prin borne standard de conectare de 4 mm, compatibile cu aparatele universale de sudură. Sistemul integrat de fixare a țevii imobilizează conducta direct pe corpul fitingului, eliminând necesitatea unor dispozitive externe de aliniere și strângere pe durata ciclului de încălzire și răcire.

Martorii vizuali de sudură cu cursă limitată oferă confirmarea instantanee a atingerii presiunii corecte de topire și a aportului termic optim. Înainte de montaj, capătul țevii PEHD trebuie răzuit și degresat corespunzător pe zona de îmbinare, garantând o fuziune moleculară omogenă atât în rețele îngropate, cât și în cămine de vizitare sau instalații aparente.

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Cotul de tranziție la 90 grade PEHD/alamă ELGEF Plus, produs de Georg Fischer, realizează conexiunea directă între conductele de distribuție din polietilenă PE100 și instalațiile metalice filetate. Proiectat pentru rețele de utilități de apă și gaz, acest fiting de electrofuziune în clasa SDR11 integrează o mufă PE100 și o inserție din alamă cu filet interior Rp. Piesa este dimensionată pentru presiuni de lucru de până la 16 bar pentru apă și 10 bar pentru gaze combustibile, acoperind diametre de la d20 mm până la d63 mm.

Caracteristici tehnice

Acest fiting de tranziție la 90 grade asigură o schimbare de direcție etanșă și durabilă între tubulatura din polietilenă sudată prin electrofuziune și componentele metalice filetate. Tehnologia de matrițare din fabrică blochează ferm inserția din alamă în corpul de polietilenă, împiedicând rotirea accidentală și deplasarea axială în timpul exploatării sub presiune.

  • Presiune nominală de lucru: PN 16 pentru rețele de apă și PN 10 pentru distribuția gazelor combustibile
  • Raport dimensional standard: SDR 11, compatibil cu conducte standard PE100 pentru utilități
  • Gamă dimensională: diametre exterioare d20 mm – d63 mm cu filete interioare de la 1/2" la 2"
  • Configurație filet: filet interior cilindric (Rp) prelucrat din alamă de calitate superioară
  • Interfață de sudură: conectori standard de 4 mm cu martori de sudură cu cursă limitată

Profilul hidraulic interior reduce pierderile locale de presiune la schimbarea de direcție, în timp ce spira de încălzire înglobată garantează o distribuție uniformă a energiei termice pe întreaga zonă de sudură.

Materiale și standarde

Fabricat din polietilenă virgină PE100 neagră complet aditivată și alamă rezistentă la coroziune, fitingul respectă cele mai exigente standarde europene de utilități. Materialele utilizate garantează performanțe hidraulice pe termen lung și o rezistență totală la coroziunea electrochimică din sol, fără a necesita protecții anticorozive suplimentare.

Polietilena respectă cerințele standardelor EN 12201-3 pentru transportul apei potabile și EN 1555-3 pentru rețelele de distribuție a gazelor naturale, având o limită de curgere de 25 N/mm² la 23 grade Celsius. Inserția robustă din alamă oferă un filet mecanic rezistent la solicitările din conductă, la dilatările termice și la cuplul aplicat în timpul montajului armăturilor.

Instalare și îmbinare

Sudarea prin electrofuziune se realizează prin borne standard de conectare de 4 mm, compatibile cu aparatele universale de sudură. Sistemul integrat de fixare a țevii imobilizează conducta direct pe corpul fitingului, eliminând necesitatea unor dispozitive externe de aliniere și strângere pe durata ciclului de încălzire și răcire.

Martorii vizuali de sudură cu cursă limitată oferă confirmarea instantanee a atingerii presiunii corecte de topire și a aportului termic optim. Înainte de montaj, capătul țevii PEHD trebuie răzuit și degresat corespunzător pe zona de îmbinare, garantând o fuziune moleculară omogenă atât în rețele îngropate, cât și în cămine de vizitare sau instalații aparente.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 20 mm
Filet 1/2"
720100756
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 263,43 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Filet 3/4"
720100757
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 263,43 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Filet 1"
720100758
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 263,43 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Filet 1 1/4"
720100766
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 330,87 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Filet 1/2"
720100767
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 330,87 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Filet 1"
720100771
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 366,64 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Filet 1 1/4"
720100759
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 311,73 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Filet 1 1/2"
720100772
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 366,64 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Filet 1"
720100776
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 544,40 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Filet 1 1/4"
720100777
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 409,52 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Filet 1 1/2"
720100760
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 350,61 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Filet 1 1/4"
720100782
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 506,32 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Filet 1 1/2"
720100783
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 506,32 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Filet 2"
720100761
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 464,94 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
