Tranziție PVC-U Lipire - FI cu Ranforsare

Tranziție PVC-U Lipire - FI cu Ranforsare

Material: PVC-U PN: 16 Bar

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

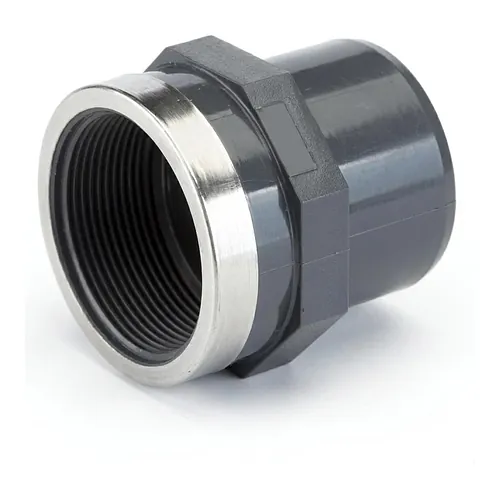

Tranziția PVC-U de lipire cu filet interior Rp ranforsat cu inel din oțel inoxidabil, fabricată de Georg Fischer, asigură o trecere mecanică sigură între conductele metrice lipite și componentele filetate ale instalației. Proiectat pentru rețele industriale de proces, stații de tratare a apei și sisteme profesionale de distribuție, acest fiting PN 16 combină o mufă lisă metrică cu un filet interior paralel. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează această piesă de legătură la nivel european pentru instalații sigure de fluide.

Materiale și standarde

Această tranziție este fabricată din policlorură de vinil neplastifiată de înaltă calitate și respectă cele mai stricte norme internaționale de fabricație. Inelul exterior din oțel inoxidabil previne ruperea prin solicitare radială sub acțiunea solicitărilor mecanice de asamblare.

  • Material corp: Policlorură de vinil neplastifiată gri închis (PVC-U, RAL 7011)
  • Ranforsare: Inel exterior din oțel inoxidabil A2 pentru preluarea solicitărilor radiale
  • Standard filet: Filet interior paralel Rp conform ISO 7-1 și EN 10226-1
  • Standard de fabricație: Dimensiuni metrice conforme cu EN ISO 1452-3
  • Presiune nominală: Clasă de presiune PN 16 (16 bar la 20 grade Celsius)
  • Limite de funcționare: Temperatură maximă de regim continuu de până la 45 grade Celsius

Polimerul PVC-U oferă o rezistență chimică excelentă împotriva acizilor anorganici, a soluțiilor alcaline și a sărurilor. Acizii puternic oxidanți neinhibați nu sunt recomandați fără o verificare prealabilă a compatibilității chimice.

Caracteristici tehnice

Tranziția oferă o interfață etanșă rezistentă la presiune, conectând conductele termoplastice direct la robineți, senzori de instrumentație sau tronsoane metalice existente. Aceasta elimină necesitatea îmbinărilor flanșate voluminoase în spații de montaj înguste, asigurând o secțiune optimă de curgere.

Solicitările tangențiale generate în timpul înșurubării sunt preluate eficient de gulerul metalic din inox, protejând corpul din PVC-U împotriva fisurării mecanice. Filetul interior cilindric Rp permite conectarea rapidă și sigură a pieselor filetate exterior pe toate dimensiunile gamei, de la diametrul metric de 16 mm până la 75 mm.

Instalare și îmbinare

Îmbinarea corectă necesită lipire prin mufare la capătul lis și aplicarea unei etanșări conforme pe filetul interior. Mufa lisă metrică garantează o sudură chimică omogenă după pregătirea suprafețelor cu decapant și adeziv Tangit compatibil pentru PVC-U.

Pentru filetul interior Rp, instalatorii trebuie să utilizeze exclusiv bandă de teflon PTFE. Pastele de etanșare cu adaosuri sau solvenți incompatibili chimic cu PVC-U trebuie evitate cu strictețe pentru a preveni coroziunea sub tensiune. Înșurubarea pieselor se realizează controlat, evitând forțarea excesivă dincolo de limita asigurată de inelul metalic.

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Tranziția PVC-U de lipire cu filet interior Rp ranforsat cu inel din oțel inoxidabil, fabricată de Georg Fischer, asigură o trecere mecanică sigură între conductele metrice lipite și componentele filetate ale instalației. Proiectat pentru rețele industriale de proces, stații de tratare a apei și sisteme profesionale de distribuție, acest fiting PN 16 combină o mufă lisă metrică cu un filet interior paralel. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează această piesă de legătură la nivel european pentru instalații sigure de fluide.

Materiale și standarde

Această tranziție este fabricată din policlorură de vinil neplastifiată de înaltă calitate și respectă cele mai stricte norme internaționale de fabricație. Inelul exterior din oțel inoxidabil previne ruperea prin solicitare radială sub acțiunea solicitărilor mecanice de asamblare.

  • Material corp: Policlorură de vinil neplastifiată gri închis (PVC-U, RAL 7011)
  • Ranforsare: Inel exterior din oțel inoxidabil A2 pentru preluarea solicitărilor radiale
  • Standard filet: Filet interior paralel Rp conform ISO 7-1 și EN 10226-1
  • Standard de fabricație: Dimensiuni metrice conforme cu EN ISO 1452-3
  • Presiune nominală: Clasă de presiune PN 16 (16 bar la 20 grade Celsius)
  • Limite de funcționare: Temperatură maximă de regim continuu de până la 45 grade Celsius

Polimerul PVC-U oferă o rezistență chimică excelentă împotriva acizilor anorganici, a soluțiilor alcaline și a sărurilor. Acizii puternic oxidanți neinhibați nu sunt recomandați fără o verificare prealabilă a compatibilității chimice.

Caracteristici tehnice

Tranziția oferă o interfață etanșă rezistentă la presiune, conectând conductele termoplastice direct la robineți, senzori de instrumentație sau tronsoane metalice existente. Aceasta elimină necesitatea îmbinărilor flanșate voluminoase în spații de montaj înguste, asigurând o secțiune optimă de curgere.

Solicitările tangențiale generate în timpul înșurubării sunt preluate eficient de gulerul metalic din inox, protejând corpul din PVC-U împotriva fisurării mecanice. Filetul interior cilindric Rp permite conectarea rapidă și sigură a pieselor filetate exterior pe toate dimensiunile gamei, de la diametrul metric de 16 mm până la 75 mm.

Instalare și îmbinare

Îmbinarea corectă necesită lipire prin mufare la capătul lis și aplicarea unei etanșări conforme pe filetul interior. Mufa lisă metrică garantează o sudură chimică omogenă după pregătirea suprafețelor cu decapant și adeziv Tangit compatibil pentru PVC-U.

Pentru filetul interior Rp, instalatorii trebuie să utilizeze exclusiv bandă de teflon PTFE. Pastele de etanșare cu adaosuri sau solvenți incompatibili chimic cu PVC-U trebuie evitate cu strictețe pentru a preveni coroziunea sub tensiune. Înșurubarea pieselor se realizează controlat, evitând forțarea excesivă dincolo de limita asigurată de inelul metalic.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 16 mm
Filet 3/8"
RV0AAP16A
Material: PVC-U
PN: 16 Bar
Buc. 12,95 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Filet 1/2"
RV0AAP20B
Material: PVC-U
PN: 16 Bar
Buc. 13,06 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Filet 3/4"
RV0AAP20C
Material: PVC-U
PN: 16 Bar
Buc. 14,98 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Filet 1/2"
RV0AAP25B
Material: PVC-U
PN: 16 Bar
Buc. 14,07 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Filet 3/4"
RV0AAP25C
Material: PVC-U
PN: 16 Bar
Buc. 15,15 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Filet 1"
RV0AAP25D
Material: PVC-U
PN: 16 Bar
Buc. 16,02 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Filet 3/4"
RV0AAP32C
Material: PVC-U
PN: 16 Bar
Buc. 17,23 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Filet 1"
RV0AAP32D
Material: PVC-U
PN: 16 Bar
Buc. 17,90 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Filet 1"
RV0AAP40D
Material: PVC-U
PN: 16 Bar
Buc. 19,26 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Filet 1 1/4"
RV0AAP40E
Material: PVC-U
PN: 16 Bar
Buc. 22,14 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Filet 1 1/4"
RV0AAP50E
Material: PVC-U
PN: 16 Bar
Buc. 22,28 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Filet 1 1/2"
RV0AAP50F
Material: PVC-U
PN: 16 Bar
Buc. 25,10 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Filet 2"
RV0AAP50G
Material: PVC-U
PN: 16 Bar
Buc. 24,65 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Filet 2"
RV0AAP63G
Material: PVC-U
PN: 16 Bar
Buc. 32,97 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
Filet 2"
RV0AAP75G
Material: PVC-U
PN: 16 Bar
Buc. 46,05 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
