Teu 90° redus PE100 SDR11 PN16

  Fisa Tehnica |   Catalog | Video Instructiuni

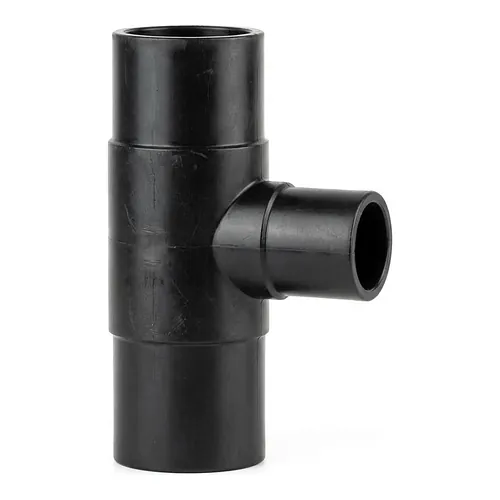

Teul 90 grade redus PE100 SDR11 ELGEF Plus de la Georg Fischer (GF Piping Systems) este un fitting injectat cu capete pentru sudură, care realizează o derivație redusă pe conducte de PEHD sub presiune. Face parte din programul ELGEF Plus, în care corpul este executat integral din PE100 și prevăzut cu capete lungi atât pe traseul principal, cât și pe derivație, astfel încât fitingul se sudează direct în linie, fără material de tranziție și fără schimbarea clasei de material în nod.

Varianta injectată acoperă diametre principale de la d63 la d315 mm (DN50 - DN300), cu derivații de la d32 la d250 mm, inclusiv combinații intermediare precum 140 x 90, 140 x 125 și 160 x 125. Grosimile de perete respectă seria SDR11 și variază între 5,8/3,0 mm la corpul cel mai mic și 28,6/22,7 mm la cel mai mare. Presiunea nominală este de 16 bar pentru apă și 10 bar pentru gaz, iar combinațiile d315 x 90 și d315 x 110 sunt certificate suplimentar FM 1613 la 15 bar.

• Material: polietilenă PE100, seria SDR11
• Traseu principal: d63 - d315 mm (DN50 - DN300)
• Derivație: d32 - d250 mm
• Grosime perete (e/e1): 5,8/3,0 - 28,6/22,7 mm
• Presiune: 16 bar apă, 10 bar gaz
• Îmbinare: mufe electrofuziune sau sudură cap la cap

Ambele metode de îmbinare sunt acceptate. Capetele lungi oferă suprafață paralelă suficientă pentru ca mufele electrofuziune standard să fie poziționate complet peste capete direct în șanț, iar aceleași capete pot fi frezate și sudate cap la cap atunci când pe tronson se lucrează cu echipament cu element încălzitor. Îmbinarea sudată păstrează derivația omogenă cu conducta: nu sunt necesare garnituri elastomerice și nici elemente de preluare a forțelor axiale.

Aplicațiile uzuale sunt rețelele de distribuție apă potabilă, magistralele de irigații, rețelele de distribuție gaz și instalațiile industriale de proces, unde PE100 asigură rezistență chimică și integritate mecanică pe toată durata de viață a sistemului. Livrat de BigWeld, distribuitor autorizat Georg Fischer.
