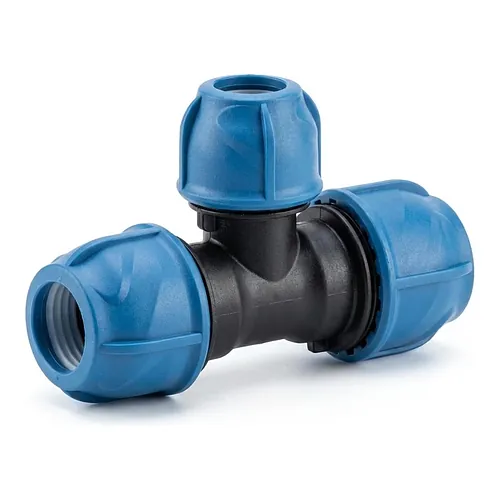

Teu redus 90 grade iJoint PP PN16 din plastic negru cu piulițe albastre de compresie

Teu redus 90 grade iJoint PP PN16

Material: Polipropilena PN: 16 Bar

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Teul redus la 90 grade Georg Fischer iJoint este un fiting mecanic de compresiune din polipropilenă, proiectat pentru ramificarea și reducerea diametrului în rețele de conducte din polietilenă (PEHD: PE 80, PE 100) și PEX. Certificat pentru o presiune nominală de până la PN16, acest fiting rapid push-fit asigură o îmbinare mecanică sigură pentru rețele de utilități, alimentare cu apă potabilă și circuite industriale, fără a necesita șanfrenarea țevilor sau dezasamblarea componentelor.

Caracteristici tehnice

Teul redus la 90 grade iJoint este proiectat să mențină o etanșeitate completă sub presiune hidrostatică continuă și solicitări hidraulice dinamice. Acesta realizează o derivație mecanică rezistentă la tracțiune și smulgere în condiții solicitante de exploatare.

  • Presiune nominală de lucru: PN16 (16 bar presiune maximă admisibilă la 20 °C).
  • Interval de temperatură de operare: -10 °C până la +45 °C.
  • Compatibilitate conducte: Țevi PEHD (PE 80, PE 100), PEX și PEX-a conform ISO 4427 și DIN EN 12201.
  • Mecanism de îmbinare: Compresiune mecanică rapidă push-fit cu inel de strângere profilat și garnitură cu buze din EPDM.
  • Gamă dimensională: Reducții pe ramificație pentru diametre metrice de la d20 mm până la d110 mm.

Materiale și standarde

Fabricat integral din polimeri tehnici de înaltă performanță, teul redus iJoint oferă imunitate totală împotriva coroziunii electrochimice, depunerilor de calcar și ruginii. Ansamblul respectă cerințele internaționale de igienă și anduranță mecanică.

Corpul și piulițele filetate sunt injectate din copolimer de polipropilenă rezistent la impact (PP-B) stabilizat UV, conform cu standardul ISO 9080 privind rezistența la îmbătrânire termică și radiații solare. Rezistența la smulgere și solicitări axiale este asigurată de inelul de strângere din poliacetal (POM), care ancorează ferm peretele exterior al țevii. Etanșarea este garantată de o garnitură profilată cu buze din cauciuc EPDM de calitate alimentară, lubrifiată din fabrică, capabilă să compenseze ovalizările sau zgârieturile de pe suprafața conductei. Produsul este certificat pentru contactul cu apa potabilă prin omologările DVGW (GW 335-B3, W270, KTW), ACS, KIWA și SVGW, fiind testat în conformitate cu standardele ISO 17885 și DIN 8076-3.

Instalare și îmbinare

Sistemul mecanic push-fit permite o îmbinare rapidă direct pe șantier, fără a necesita demontarea prealabilă a piuliței sau a fitingului. Instalatorii obțin o îmbinare etanșă fără scule complexe sau echipamente speciale de sudură.

Pentru montaj, țeava din PEHD sau PEX se debitează drept și se introduce direct prin piuliță, trecând lin de garnitura EPDM până la opritorul interior. Strângerea piuliței albastre din polipropilenă acționează inelul de presare, împingând inelul POM în peretele țevii și comprimând garnitura pentru o etanșare hidraulică instantanee. Datorită asamblării pur mecanice, fitingul permite o demontare nedistructivă, fiind ideal atât pentru rețele subterane permanente, cât și pentru extinderi sau trasee temporare de bypass.

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Teul redus la 90 grade Georg Fischer iJoint este un fiting mecanic de compresiune din polipropilenă, proiectat pentru ramificarea și reducerea diametrului în rețele de conducte din polietilenă (PEHD: PE 80, PE 100) și PEX. Certificat pentru o presiune nominală de până la PN16, acest fiting rapid push-fit asigură o îmbinare mecanică sigură pentru rețele de utilități, alimentare cu apă potabilă și circuite industriale, fără a necesita șanfrenarea țevilor sau dezasamblarea componentelor.

Caracteristici tehnice

Teul redus la 90 grade iJoint este proiectat să mențină o etanșeitate completă sub presiune hidrostatică continuă și solicitări hidraulice dinamice. Acesta realizează o derivație mecanică rezistentă la tracțiune și smulgere în condiții solicitante de exploatare.

  • Presiune nominală de lucru: PN16 (16 bar presiune maximă admisibilă la 20 °C).
  • Interval de temperatură de operare: -10 °C până la +45 °C.
  • Compatibilitate conducte: Țevi PEHD (PE 80, PE 100), PEX și PEX-a conform ISO 4427 și DIN EN 12201.
  • Mecanism de îmbinare: Compresiune mecanică rapidă push-fit cu inel de strângere profilat și garnitură cu buze din EPDM.
  • Gamă dimensională: Reducții pe ramificație pentru diametre metrice de la d20 mm până la d110 mm.

Materiale și standarde

Fabricat integral din polimeri tehnici de înaltă performanță, teul redus iJoint oferă imunitate totală împotriva coroziunii electrochimice, depunerilor de calcar și ruginii. Ansamblul respectă cerințele internaționale de igienă și anduranță mecanică.

Corpul și piulițele filetate sunt injectate din copolimer de polipropilenă rezistent la impact (PP-B) stabilizat UV, conform cu standardul ISO 9080 privind rezistența la îmbătrânire termică și radiații solare. Rezistența la smulgere și solicitări axiale este asigurată de inelul de strângere din poliacetal (POM), care ancorează ferm peretele exterior al țevii. Etanșarea este garantată de o garnitură profilată cu buze din cauciuc EPDM de calitate alimentară, lubrifiată din fabrică, capabilă să compenseze ovalizările sau zgârieturile de pe suprafața conductei. Produsul este certificat pentru contactul cu apa potabilă prin omologările DVGW (GW 335-B3, W270, KTW), ACS, KIWA și SVGW, fiind testat în conformitate cu standardele ISO 17885 și DIN 8076-3.

Instalare și îmbinare

Sistemul mecanic push-fit permite o îmbinare rapidă direct pe șantier, fără a necesita demontarea prealabilă a piuliței sau a fitingului. Instalatorii obțin o îmbinare etanșă fără scule complexe sau echipamente speciale de sudură.

Pentru montaj, țeava din PEHD sau PEX se debitează drept și se introduce direct prin piuliță, trecând lin de garnitura EPDM până la opritorul interior. Strângerea piuliței albastre din polipropilenă acționează inelul de presare, împingând inelul POM în peretele țevii și comprimând garnitura pentru o etanșare hidraulică instantanee. Datorită asamblării pur mecanice, fitingul permite o demontare nedistructivă, fiind ideal atât pentru rețele subterane permanente, cât și pentru extinderi sau trasee temporare de bypass.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
Ø (mm) 20 x 25
158400200
Material: Polipropilena
PN: 16 Bar
Buc. 28,82 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Ø (mm) 25 x 20
158400232
Material: Polipropilena
PN: 16 Bar
Buc. 26,37 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Ø (mm) 25 x 32
158400201
Material: Polipropilena
PN: 16 Bar
Buc. 30,32 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Ø (mm) 32 x25
158400233
Material: Polipropilena
PN: 16 Bar
Buc. 33,48 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Ø (mm) 40 x 32
158400234
Material: Polipropilena
PN: 16 Bar
Buc. 59,46 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Ø (mm) 50 x 32
158400235
Material: Polipropilena
PN: 16 Bar
Buc. 83,93 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Ø (mm) 50 x 40
158400236
Material: Polipropilena
PN: 16 Bar
Buc. 83,93 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Ø (mm) 63 x 32
158400237
Material: Polipropilena
PN: 16 Bar
Buc. 114,26 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Ø (mm) 63 x 50
158400238
Material: Polipropilena
PN: 16 Bar
Buc. 114,26 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Ø (mm) 75 x 63
158400239
Material: Polipropilena
PN: 16 Bar
Buc. 222,35 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Ø (mm) 90 x 75
158400240
Material: Polipropilena
PN: 16 Bar
Buc. 393,92 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Ø (mm) 110 x 63
158400241
Material: Polipropilena
PN: 16 Bar
Buc. 567,53 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Ø (mm) 110 x 90
158400242
Material: Polipropilena
PN: 16 Bar
Buc. 576,90 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
