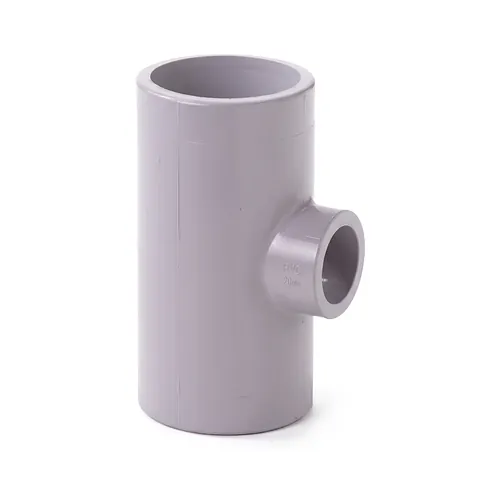

Teu redus 90 grade PVC-C PN16

Teu redus 90 grade PVC-C PN16

Material: PVC-C PN: 16 Bar

  Fișă tehnică (PDF)

Teul redus la 90 grade din PVC-C de la Georg Fischer este un fiting metric de presiune proiectat pentru realizarea derivațiilor ramificate în rețele industriale de conducte. Conceput pentru ingineri de proces și montatori industriali, acesta funcționează fiabil la presiuni de până la PN16 (16 bar) la 20 grade Celsius. Oferind anduranță termică de până la 80 grade Celsius și o compatibilitate chimică excepțională, fitingul asigură o distribuție optimă unde sistemele standard din PVC-U nu fac față.

Caracteristici tehnice

Acest teu redus metric oferă o rigiditate mecanică ridicată și o reținere sigură a presiunii pe toate configurațiile de derivație. Mufele calibrate permit o aliniere precisă și o integritate structurală uniformă pe întregul traseu al rețelei.

  • Presiune nominală de lucru: PN16 (16 bar) la temperatura de referință de 20 grade Celsius.
  • Interval de temperatură operațională: serviciu continuu sub presiune până la 80 grade Celsius.
  • Standarde dimensionale: fabricație conform ISO 15493, ISO 727 și DIN 8079/8080.
  • Geometrie de ramificare: derivație calibrată la 90 grade ce asigură curgere laminară cu pierderi minime de sarcină.
  • Metodă de asamblare: lipire prin mufare cu solvent metric, calibrată pentru îmbinare cu interferență.

Geometria internă a mufelor este prelucrată la toleranțe dimensionale strânse, asigurând grosimea optimă a filmului de adeziv și eliminând concentratorii de tensiune în timpul exploatării sub presiune. În funcție de treapta dimensională, ramificația redusă este obținută direct din matriță sau prin reducții calibrate integrate din fabrică, garantând suprafețe interioare netede ce previn turbulențele, depunerile de impurități și eroziunea localizată la viteze mari de curgere.

Materiale și standarde

Fabricat din policlorură de vinil post-clorurată (PVC-C) în nuanța gri agat RAL 7038, acest fiting prezintă o inerție chimică deosebită și stabilitate îndelungată la fluaj. Compoziția neplastifiată respectă cerințele industriale stricte pentru vehicularea fluidelor agresive.

Structura polimerică post-clorurată conferă o rezistență superioară în contact cu acizi minerali concentrați, baze caustice și soluții saline. Pe circuitele chimice critice ce transportă medii puternic corozive, precum acidul sulfuric de până la 96 la sută, etanșeitatea este asigurată prin lipire prin mufare cu adezivi chimici speciali precum Dytex. Produs în conformitate cu ISO 15493, ISO 727 și DIN 8079/8080, fitingul respectă cerințele de puritate industrială, inclusiv execuția fără silicon (LABS-free), compatibilă cu vopselurile conform normelor VDMA.

Aplicații

Acest teu redus din PVC-C este proiectat pentru tehnologia de proces, dozarea substanțelor chimice și instalațiile industriale de tratare a suprafețelor. Comportamentul termic excelent îl recomandă pentru circuite cu temperaturi ridicate, unde materialele termoplastice standard precum PVC-U nu pot fi exploatate în siguranță.

Instalațiile tipice includ fabrici de produse chimice, stații de neutralizare a apelor uzate industriale, microelectronică, linii de galvanizare și ateliere de vopsire auto ce solicită componente libere de silicon. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează aceste fitinguri industriale originale în toată Europa, oferind inginerilor și instalatorilor consultanță tehnică specializată și conformitate deplină cu standardele în vigoare.

  Fișă tehnică (PDF)

Teul redus la 90 grade din PVC-C de la Georg Fischer este un fiting metric de presiune proiectat pentru realizarea derivațiilor ramificate în rețele industriale de conducte. Conceput pentru ingineri de proces și montatori industriali, acesta funcționează fiabil la presiuni de până la PN16 (16 bar) la 20 grade Celsius. Oferind anduranță termică de până la 80 grade Celsius și o compatibilitate chimică excepțională, fitingul asigură o distribuție optimă unde sistemele standard din PVC-U nu fac față.

Caracteristici tehnice

Acest teu redus metric oferă o rigiditate mecanică ridicată și o reținere sigură a presiunii pe toate configurațiile de derivație. Mufele calibrate permit o aliniere precisă și o integritate structurală uniformă pe întregul traseu al rețelei.

  • Presiune nominală de lucru: PN16 (16 bar) la temperatura de referință de 20 grade Celsius.
  • Interval de temperatură operațională: serviciu continuu sub presiune până la 80 grade Celsius.
  • Standarde dimensionale: fabricație conform ISO 15493, ISO 727 și DIN 8079/8080.
  • Geometrie de ramificare: derivație calibrată la 90 grade ce asigură curgere laminară cu pierderi minime de sarcină.
  • Metodă de asamblare: lipire prin mufare cu solvent metric, calibrată pentru îmbinare cu interferență.

Geometria internă a mufelor este prelucrată la toleranțe dimensionale strânse, asigurând grosimea optimă a filmului de adeziv și eliminând concentratorii de tensiune în timpul exploatării sub presiune. În funcție de treapta dimensională, ramificația redusă este obținută direct din matriță sau prin reducții calibrate integrate din fabrică, garantând suprafețe interioare netede ce previn turbulențele, depunerile de impurități și eroziunea localizată la viteze mari de curgere.

Materiale și standarde

Fabricat din policlorură de vinil post-clorurată (PVC-C) în nuanța gri agat RAL 7038, acest fiting prezintă o inerție chimică deosebită și stabilitate îndelungată la fluaj. Compoziția neplastifiată respectă cerințele industriale stricte pentru vehicularea fluidelor agresive.

Structura polimerică post-clorurată conferă o rezistență superioară în contact cu acizi minerali concentrați, baze caustice și soluții saline. Pe circuitele chimice critice ce transportă medii puternic corozive, precum acidul sulfuric de până la 96 la sută, etanșeitatea este asigurată prin lipire prin mufare cu adezivi chimici speciali precum Dytex. Produs în conformitate cu ISO 15493, ISO 727 și DIN 8079/8080, fitingul respectă cerințele de puritate industrială, inclusiv execuția fără silicon (LABS-free), compatibilă cu vopselurile conform normelor VDMA.

Aplicații

Acest teu redus din PVC-C este proiectat pentru tehnologia de proces, dozarea substanțelor chimice și instalațiile industriale de tratare a suprafețelor. Comportamentul termic excelent îl recomandă pentru circuite cu temperaturi ridicate, unde materialele termoplastice standard precum PVC-U nu pot fi exploatate în siguranță.

Instalațiile tipice includ fabrici de produse chimice, stații de neutralizare a apelor uzate industriale, microelectronică, linii de galvanizare și ateliere de vopsire auto ce solicită componente libere de silicon. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează aceste fitinguri industriale originale în toată Europa, oferind inginerilor și instalatorilor consultanță tehnică specializată și conformitate deplină cu standardele în vigoare.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
Ø (mm) 25 x 20
723200134
Material: PVC-C
PN: 16 Bar
Buc. 27,55 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Ø (mm) 32 x25
723200138
Material: PVC-C
PN: 16 Bar
Buc. 35,57 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Ø (mm) 40 x25
723200151
Material: PVC-C
PN: 16 Bar
Buc. 49,96 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Ø (mm) 40 x 32
723200147
Material: PVC-C
PN: 16 Bar
Buc. 49,96 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Ø (mm) 50 x 20
723200009
Material: PVC-C
PN: 16 Bar
Buc. 70,16 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Ø (mm) 50 x 25
723200010
Material: PVC-C
PN: 16 Bar
Buc. 70,16 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Ø (mm) 50 x 32
723200164
Material: PVC-C
PN: 16 Bar
Buc. 70,16 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Ø (mm) 63 x 25
723200011
Material: PVC-C
PN: 16 Bar
Buc. 114,30 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Ø (mm) 63 x 32
723200178
Material: PVC-C
PN: 16 Bar
Buc. 114,30 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Ø (mm) 63 x 50
723200170
Material: PVC-C
PN: 16 Bar
Buc. 114,30 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Ø (mm) 75 x 63
723200184
Material: PVC-C
PN: 16 Bar
Buc. 261,95 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Ø (mm) 90 x 32
723200142
Material: PVC-C
PN: 16 Bar
Buc. 441,27 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Ø (mm) 90 x 63
723200145
Material: PVC-C
PN: 16 Bar
Buc. 441,27 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Ø (mm) 110 x 32
723200135
Material: PVC-C
PN: 16 Bar
Buc. 713,59 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Ø (mm) 110 x 90
723200137
Material: PVC-C
PN: 16 Bar
Buc. 713,59 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 723200134
Ø (mm): 25 x 20
Livrare în 24h
27,55 RON / Buc.
Cod produs: 723200138
Ø (mm): 32 x25
Livrare în 24h
35,57 RON / Buc.
Cod produs: 723200151
Ø (mm): 40 x25
Livrare în 24h
49,96 RON / Buc.
Cod produs: 723200147
Ø (mm): 40 x 32
Livrare în 24h
49,96 RON / Buc.
Cod produs: 723200009
Ø (mm): 50 x 20
Livrare în 24h
70,16 RON / Buc.
Cod produs: 723200010
Ø (mm): 50 x 25
Livrare în 24h
70,16 RON / Buc.
Cod produs: 723200164
Ø (mm): 50 x 32
Livrare în 24h
70,16 RON / Buc.
Cod produs: 723200011
Ø (mm): 63 x 25
Livrare în 24h
114,30 RON / Buc.
Cod produs: 723200178
Ø (mm): 63 x 32
Livrare în 24h
114,30 RON / Buc.
Cod produs: 723200170
Ø (mm): 63 x 50
Livrare în 24h
114,30 RON / Buc.
Cod produs: 723200184
Ø (mm): 75 x 63
Livrare în 24h
261,95 RON / Buc.
Cod produs: 723200142
Ø (mm): 90 x 32
Livrare în 24h
441,27 RON / Buc.
Cod produs: 723200145
Ø (mm): 90 x 63
Livrare în 24h
441,27 RON / Buc.
Cod produs: 723200135
Ø (mm): 110 x 32
Livrare în 24h
713,59 RON / Buc.
Cod produs: 723200137
Ø (mm): 110 x 90
Livrare în 24h
713,59 RON / Buc.
