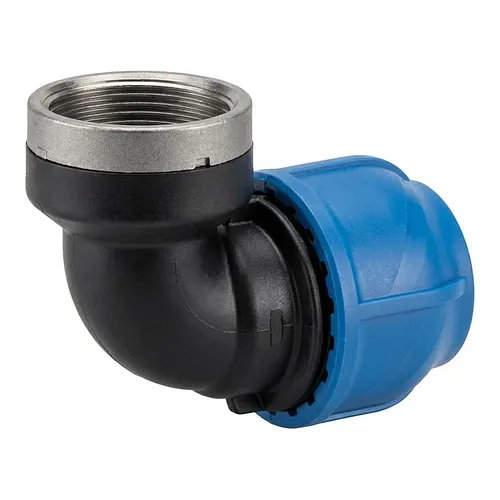

Cot 90 grade iJoint de compresie cu filet interior PN16 și piuliță albastră

Cot 90 grade iJoint compresie cu filet interior PN16

Material: Polipropilena PN: 16 Bar

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Cotul la 90 grade iJoint cu filet interior produs de Georg Fischer este un fiting mecanic de compresie de înaltă performanță, proiectat pentru realizarea tranzițiilor unghiulare sigure între conductele sub presiune din polietilenă și armături filetate, robineți, contoare sau utilaje industriale. Fabricat din copolimer de polipropilenă (PP-B) stabilizat UV pentru o presiune nominală PN16, acest fiting garantează etanșeitate hidraulică de lungă durată pe un interval termic de la -10 °C până la +45 °C în rețele publice de apă potabilă, instalații industriale și infrastructuri de irigații.

Caracteristici tehnice

Acest cot la 90 grade cu racord filetat interior permite conectarea directă a armăturilor filetate, menținând o clasă completă de presiune PN16 fără deformări structurale. Fitingul integrează o garnitură profilată cu buză din EPDM lubrifiată din fabrică și un inel mecanic de strângere din poliacetal, proiectat să reziste la solicitări axiale continue și șocuri hidraulice de berbec.

  • Presiune maximă de regim: PN16 (16 bar) pentru rețele de apă sub presiune
  • Interval de temperatură de lucru: de la -10 °C până la +45 °C
  • Racord cu filet interior: Filet cilindric conform DIN EN 10226 (ISO 7-1), ranforsat cu inel din oțel inoxidabil AISI 430
  • Compatibilitate conducte: Țevi din polietilenă de înaltă densitate PEHD (PE 80, PE 100) și polietilenă reticulată PEX
  • Standarde de testare mecanică: Conformitate cu ISO 17885, DIN 8076-3 și cerințele de tracțiune ISO 3501

Materiale și standarde

Construit integral din materiale plastice tehnice imune la coroziune chimică și galvanică, cotul iJoint cu filet interior elimină riscurile de rugină și depunerile de calcar specifice tranzițiilor metalice. Fiecare componentă în contact cu fluidul respectă normele igienico-sanitare europene stricte pentru rețelele de distribuție a apei potabile.

Corpul masiv și piulița albastră sunt realizate din PP-B de înaltă densitate, conform standardului de anduranță hidrostatică pe termen lung ISO 9080. Garnitura interioară de etanșare este confecționată din cauciuc EPDM alimentar, iar ancorarea mecanică este realizată de inelul de strângere din poliacetal (POM). Filetul interior beneficiază la exterior de un inel de ranforsare din oțel inoxidabil AISI 430, prevenind fisurarea mecanică și dilatarea radială la strângerea racordului pe filet metalic. Produsul deține avize sanitare europene precum DVGW (GW 335-B3, W270, KTW), ACS, KIWA, IIP și SVGW.

Instalare și îmbinare

Montajul se realizează prin tehnologia brevetată push-fit dezvoltată de Georg Fischer, permițând introducerea directă a conductei de polietilenă în fiting fără deșurubarea sau demontarea piuliței olandeze. Această procedură de îmbinare rapidă reduce considerabil timpul de manoperă pe șantier și previne contaminarea pieselor interne cu impurități.

Garnitura profilată cu buză din EPDM asigură etanșarea hidraulică instantanee în momentul inserării țevii, compensând abaterile de ovalitate, zgârieturile de suprafață și toleranțele dimensionale fără a necesita șanfrenarea capătului de țeavă. Sub acțiunea presiunii interioare sau a solicitărilor de tracțiune, inelul de strângere din POM blochează ferm peretele exterior al conductei pentru a împiedica smulgerea mecanică. Filetul interior ranforsat permite racordarea facilă a robineților de linie și a hidranților, asigurând o îmbinare demontabilă sigură în sistemele de conducte distribuite de BigWeld.

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Cotul la 90 grade iJoint cu filet interior produs de Georg Fischer este un fiting mecanic de compresie de înaltă performanță, proiectat pentru realizarea tranzițiilor unghiulare sigure între conductele sub presiune din polietilenă și armături filetate, robineți, contoare sau utilaje industriale. Fabricat din copolimer de polipropilenă (PP-B) stabilizat UV pentru o presiune nominală PN16, acest fiting garantează etanșeitate hidraulică de lungă durată pe un interval termic de la -10 °C până la +45 °C în rețele publice de apă potabilă, instalații industriale și infrastructuri de irigații.

Caracteristici tehnice

Acest cot la 90 grade cu racord filetat interior permite conectarea directă a armăturilor filetate, menținând o clasă completă de presiune PN16 fără deformări structurale. Fitingul integrează o garnitură profilată cu buză din EPDM lubrifiată din fabrică și un inel mecanic de strângere din poliacetal, proiectat să reziste la solicitări axiale continue și șocuri hidraulice de berbec.

  • Presiune maximă de regim: PN16 (16 bar) pentru rețele de apă sub presiune
  • Interval de temperatură de lucru: de la -10 °C până la +45 °C
  • Racord cu filet interior: Filet cilindric conform DIN EN 10226 (ISO 7-1), ranforsat cu inel din oțel inoxidabil AISI 430
  • Compatibilitate conducte: Țevi din polietilenă de înaltă densitate PEHD (PE 80, PE 100) și polietilenă reticulată PEX
  • Standarde de testare mecanică: Conformitate cu ISO 17885, DIN 8076-3 și cerințele de tracțiune ISO 3501

Materiale și standarde

Construit integral din materiale plastice tehnice imune la coroziune chimică și galvanică, cotul iJoint cu filet interior elimină riscurile de rugină și depunerile de calcar specifice tranzițiilor metalice. Fiecare componentă în contact cu fluidul respectă normele igienico-sanitare europene stricte pentru rețelele de distribuție a apei potabile.

Corpul masiv și piulița albastră sunt realizate din PP-B de înaltă densitate, conform standardului de anduranță hidrostatică pe termen lung ISO 9080. Garnitura interioară de etanșare este confecționată din cauciuc EPDM alimentar, iar ancorarea mecanică este realizată de inelul de strângere din poliacetal (POM). Filetul interior beneficiază la exterior de un inel de ranforsare din oțel inoxidabil AISI 430, prevenind fisurarea mecanică și dilatarea radială la strângerea racordului pe filet metalic. Produsul deține avize sanitare europene precum DVGW (GW 335-B3, W270, KTW), ACS, KIWA, IIP și SVGW.

Instalare și îmbinare

Montajul se realizează prin tehnologia brevetată push-fit dezvoltată de Georg Fischer, permițând introducerea directă a conductei de polietilenă în fiting fără deșurubarea sau demontarea piuliței olandeze. Această procedură de îmbinare rapidă reduce considerabil timpul de manoperă pe șantier și previne contaminarea pieselor interne cu impurități.

Garnitura profilată cu buză din EPDM asigură etanșarea hidraulică instantanee în momentul inserării țevii, compensând abaterile de ovalitate, zgârieturile de suprafață și toleranțele dimensionale fără a necesita șanfrenarea capătului de țeavă. Sub acțiunea presiunii interioare sau a solicitărilor de tracțiune, inelul de strângere din POM blochează ferm peretele exterior al conductei pentru a împiedica smulgerea mecanică. Filetul interior ranforsat permite racordarea facilă a robineților de linie și a hidranților, asigurând o îmbinare demontabilă sigură în sistemele de conducte distribuite de BigWeld.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 16 mm
Filet 1/2"
158400360
Material: Polipropilena
PN: 16 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Filet 1/2"
158400022
Material: Polipropilena
PN: 16 Bar
Buc. 12,40 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Filet 3/4"
158400023
Material: Polipropilena
PN: 16 Bar
Buc. 12,40 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Filet 1/2"
158400024
Material: Polipropilena
PN: 16 Bar
Buc. 14,77 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Filet 3/4"
158400025
Material: Polipropilena
PN: 16 Bar
Buc. 14,48 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Filet 1"
158400026
Material: Polipropilena
PN: 16 Bar
Buc. 14,48 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Filet 1/2"
158400027
Material: Polipropilena
PN: 16 Bar
Buc. 17,99 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Filet 3/4"
158400028
Material: Polipropilena
PN: 16 Bar
Buc. 17,32 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Filet 1"
158400029
Material: Polipropilena
PN: 16 Bar
Buc. 17,32 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Filet 1 1/4"
158400030
Material: Polipropilena
PN: 16 Bar
Buc. 24,62 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Filet 3/4"
158400031
Material: Polipropilena
PN: 16 Bar
Buc. 22,22 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Filet 1"
158400032
Material: Polipropilena
PN: 16 Bar
Buc. 35,01 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Filet 1 1/4"
158400033
Material: Polipropilena
PN: 16 Bar
Buc. 35,01 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Filet 1 1/2"
158400034
Material: Polipropilena
PN: 16 Bar
Buc. 35,01 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Filet 1"
158400035
Material: Polipropilena
PN: 16 Bar
Buc. 48,94 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Filet 1 1/4"
158400036
Material: Polipropilena
PN: 16 Bar
Buc. 28,92 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Filet 1 1/2"
158400037
Material: Polipropilena
PN: 16 Bar
Buc. 48,94 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Filet 2"
158400038
Material: Polipropilena
PN: 16 Bar
Buc. 48,94 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Filet 1 1/4"
158400039
Material: Polipropilena
PN: 16 Bar
Buc. 39,63 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Filet 1 1/2"
158400040
Material: Polipropilena
PN: 16 Bar
Buc. 68,62 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Filet 2"
158400041
Material: Polipropilena
PN: 16 Bar
Buc. 68,62 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
Filet 2"
158400042
Material: Polipropilena
PN: 16 Bar
Buc. 123,17 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
Filet 2 1/2"
158400043
Material: Polipropilena
PN: 16 Bar
Buc. 123,17 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
Filet 3"
158400044
Material: Polipropilena
PN: 16 Bar
Buc. 68,06 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
Filet 3"
158400045
Material: Polipropilena
PN: 16 Bar
Buc. 251,79 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
Filet 4"
158400046
Material: Polipropilena
PN: 16 Bar
Buc. 384,65 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 158400360
D: 16 mm
Filet: 1/2"
Livrare în 10-15 zile
La Cerere / Buc.
Cod produs: 158400022
D: 20 mm
Filet: 1/2"
Livrare în 24h
12,40 RON / Buc.
Cod produs: 158400023
D: 20 mm
Filet: 3/4"
Livrare în 24h
12,40 RON / Buc.
Cod produs: 158400024
D: 25 mm
Filet: 1/2"
Livrare în 24h
14,77 RON / Buc.
Cod produs: 158400025
D: 25 mm
Filet: 3/4"
Livrare în 24h
14,48 RON / Buc.
Cod produs: 158400026
D: 25 mm
Filet: 1"
Livrare în 24h
14,48 RON / Buc.
Cod produs: 158400027
D: 32 mm
Filet: 1/2"
Livrare în 24h
17,99 RON / Buc.
Cod produs: 158400028
D: 32 mm
Filet: 3/4"
Livrare în 24h
17,32 RON / Buc.
Cod produs: 158400029
D: 32 mm
Filet: 1"
Livrare în 24h
17,32 RON / Buc.
Cod produs: 158400030
D: 32 mm
Filet: 1 1/4"
Livrare în 24h
24,62 RON / Buc.
Cod produs: 158400031
D: 40 mm
Filet: 3/4"
Livrare în 24h
22,22 RON / Buc.
Cod produs: 158400032
D: 40 mm
Filet: 1"
Livrare în 24h
35,01 RON / Buc.
Cod produs: 158400033
D: 40 mm
Filet: 1 1/4"
Livrare în 24h
35,01 RON / Buc.
Cod produs: 158400034
D: 40 mm
Filet: 1 1/2"
Livrare în 24h
35,01 RON / Buc.
Cod produs: 158400035
D: 50 mm
Filet: 1"
Livrare în 24h
48,94 RON / Buc.
Cod produs: 158400036
D: 50 mm
Filet: 1 1/4"
Livrare în 24h
28,92 RON / Buc.
Cod produs: 158400037
D: 50 mm
Filet: 1 1/2"
Livrare în 24h
48,94 RON / Buc.
Cod produs: 158400038
D: 50 mm
Filet: 2"
Livrare în 24h
48,94 RON / Buc.
Cod produs: 158400039
D: 63 mm
Filet: 1 1/4"
Livrare în 24h
39,63 RON / Buc.
Cod produs: 158400040
D: 63 mm
Filet: 1 1/2"
Livrare în 24h
68,62 RON / Buc.
Cod produs: 158400041
D: 63 mm
Filet: 2"
Livrare în 24h
68,62 RON / Buc.
Cod produs: 158400042
D: 75 mm
Filet: 2"
Livrare în 24h
123,17 RON / Buc.
Cod produs: 158400043
D: 75 mm
Filet: 2 1/2"
Livrare în 24h
123,17 RON / Buc.
Cod produs: 158400044
D: 75 mm
Filet: 3"
Livrare în 24h
68,06 RON / Buc.
Cod produs: 158400045
D: 90 mm
Filet: 3"
Livrare în 24h
251,79 RON / Buc.
Cod produs: 158400046
D: 110 mm
Filet: 4"
Livrare în 24h
384,65 RON / Buc.
