Șa de montaj tip 312 ABS PN10

  Fișă tehnică (PDF)

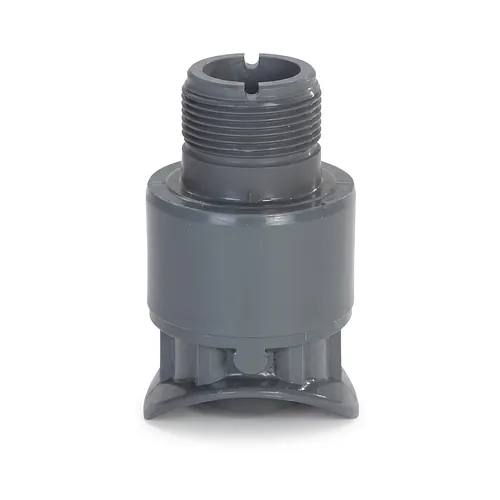

Șaua de montaj Georg Fischer tip 312 este o piesă tehnică din ABS proiectată pentru instalarea instrumentelor de măsură și a senzorilor de debit direct pe rețelele industriale de conducte metrice. Fabricată din acrilonitril butadien stiren, această șa superioară oferă o zonă de racordare rigidă și stabilă pentru monitorizarea vitezei fluidelor și a debitului volumic. Evaluată la o presiune nominală PN10 (10 bar la 20 grade Celsius), piesa este concepută pentru circuite industriale de răcire, stații de tratare a apei și linii tehnologice automatizate.

Prevăzută cu o ieșire filetată standardizată de 1 1/4 țoli NPSM cu filet paralel, șaua tip 312 asigură o îmbinare etanșă și directă cu senzorii de debit Georg Fischer Signet. Geometria racordului este compatibilă cu modelele de senzori 515, 2536, 2537, 2551, 8510 și 8512 în configurația standard de lungime X1. Această construcție mecanică precisă garantează poziționarea senzorului la adâncimea exactă de imersie necesară pentru determinarea corectă a profilului hidraulic, prevenind erorile de măsură pe conducte metrice cu diametre cuprinse între 75 mm și 225 mm.

Materialul ABS prezintă o rezistență ridicată la impact și o ductilitate excelentă chiar și la temperaturi scăzute, fiind ideal pentru circuite de apă răcită și sisteme de refrigerare unde alte materiale plastice devin casante. Montajul se realizează prin lipire cu solvent pe suprafața exterioară a conductei cu adeziv Tangit ABS și decapant de curățare, formând o sudură chimică omogenă și durabilă, capabilă să preia fluctuațiile ciclice de presiune și solicitările mecanice continue din exploatare.

Specificații tehnice și caracteristici constructive:

• Producător: Georg Fischer (GF Piping Systems)
• Tip piesă: Șa de montaj tip 312 pentru măsurarea debitului
• Material: Acrilonitril butadien stiren (ABS), gri RAL 7001
• Presiune nominală: PN10 (10 bar la 20 grade Celsius)
• Filet de racord: Filet interior cilindric standardizat 1 1/4 țoli NPSM
• Compatibilitate senzori: Senzori Signet 515, 2536, 2537, 2551, 8510, 8512 (tip X1)
• Gama dimensională conducte: Diametre metrice de la d75 mm până la d225 mm
• Metodă de îmbinare: Lipire cu adeziv pentru ABS și decapant Tangit
