Sa de branșare Electrofuziune SDR11 ieșire rotativă Gas-Stop

  Fișă tehnică (PDF)

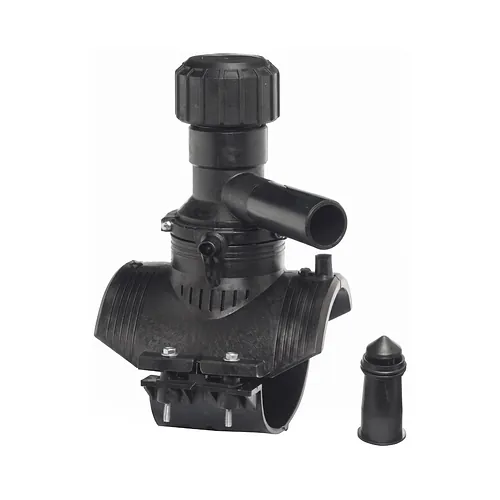

Colierul de branșare Georg Fischer ELGEF Plus din PEHD (PE100), echipat cu racord de ieșire rotativ la 360 de grade și cartuș integrat Gas-Stop, este proiectat pentru realizarea conexiunilor de derivație sub presiune pe conducte magistrale de distribuție a gazelor naturale. Compatibil cu diametre nominale de conductă de la d63 mm până la d250 mm în clasa de presiune SDR11, ansamblul include o freză metalică integrată care permite perforarea curată a conductei aflate sub sarcină fără scăpări de fluid sau întreruperea alimentării consumatorilor. Mecanismul de siguranță preinstalat Gas-Stop Pipelife asigură întreruperea automată a debitului în cazul unei secționări accidentale sau a unei avarii majore pe branșament, integrând un orificiu de prea-plin (overflow orifice) pentru reechilibrarea controlată a presiunii. Racordul de ieșire complet rotativ la 360 de grade permite echipelor de montaj să poziționeze conducta de branșament la orice unghi orizontal sau vertical impus de configurația șanțului, reducând considerabil tensiunile mecanice de încovoiere și eliminând necesitatea montării unor coturi suplimentare de electrofuziune. Corpul colierului este fabricat prin injecție din PEHD PE100 și include o semicuzinetă inferioară dedicată, garantând o centrare geometrică fermă și o distribuție optimă a forței de strângere înaintea procesului de sudură. Sudura prin electrofuziune este efectuată prin spire de încălzire integrate, alimentate prin conectori standard cu pin de 4 mm și monitorizate vizual prin martori de sudură cu cursă limitată. Ieșirea de tip ștuț alungit asigură spațiul necesar sudării cu mufe electrofuziune sau fitinguri de tranziție, iar turnul de perforare este închis ermetic cu un capac filetat prevăzut cu garnitură inelară O-ring pentru o etanșeitate sigură pe termen lung. Configurat pentru rețele de gaz cu presiuni de lucru de la 25 mbar până la 1 bar, colierul de branșare electrofuziune garantează rezistență completă la coroziune electrochimică, flexibilitate structurală excelentă și siguranță operațională în rețelele edilitare subterane.
