Racord olandez fontă ZN filet exterior

  Fișă tehnică (PDF)

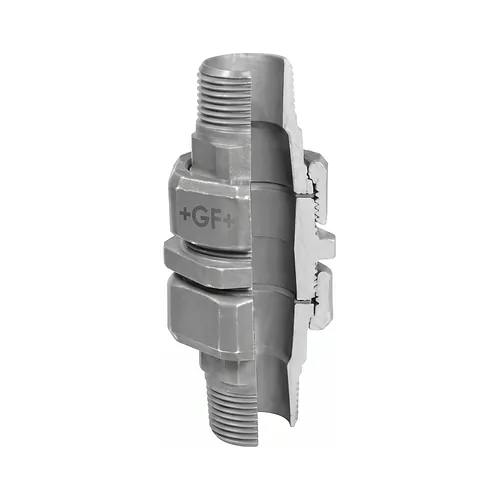

Racordul olandez de intervenție din fontă maleabilă cu scaun plan și filete exterioare de la Georg Fischer (figura 356) este proiectat special pentru montarea și demontarea radială rapidă a componentelor de linie din instalațiile industriale și utilitare, precum filtre, supape de sens, robineți de reglare și schimbătoare de căldură. Fabricat din fontă maleabilă decarburată cu inimă albă de înaltă calitate, clasa EN-GJMW-400-5, conform standardului EN 1562 și simbolului de execuție A, ansamblul este alcătuit din două piese de racord figura 371 prevăzute cu filete exterioare conice de îmbinare (R) conforme cu EN 10226-1 și ISO 7-1, un niplu intermediar de îmbinare figura 375 cu scaun plat și filete exterioare cilindrice de fixare (G...B) conform EN ISO 228-1, două piulițe olandeze figura 374 cu filet interior de fixare (G) și două garnituri de etanșare plate livrate standard, fiecare având o grosime de 2 mm. Mecanismul funcțional permite extragerea radială a niplului central prin simpla deșurubare a ambelor piulițe olandeze, lungimea acestuia depășind lungimea filetului de îmbinare al țevii și creând spațiul axial necesar eliberării utilajului fără tensionarea sau deplasarea conductei. Această construcție elimină necesitatea montării a două racorduri olandeze convenționale de o parte și de alta a echipamentului, scurtând lungimea totală de montaj a tronsonului, înjumătățind operațiunile de etanșare pe filet și asigurând accesul sculelor de lucru într-un singur punct. Disponibil în finisaj negru sau zincat la cald conform EN 10242 pentru o rezistență optimă la coroziune, acest racord suportă o presiune nominală de regim de până la 25 bar între -20 grade și 120 grade Celsius, garniturile incluse etanșând sigur fluide uzuale precum gaze naturale, GPL, aer comprimat, uleiuri și apă caldă până la 150 grade Celsius la 25 bar.
