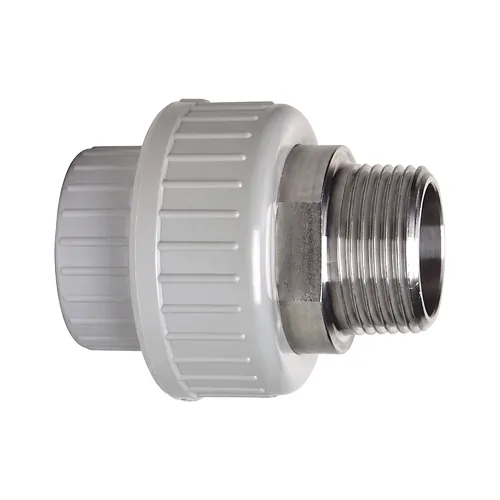

Racord olandez de trecere PVC-C și inox filet exterior conic R PN16

Racord olandez de trecere PVC-C și inox filet exterior conic R PN16

Material: PVC-C / Inox PN: 16 Bar

  Fișă tehnică (PDF)

Racordul olandez de trecere PVC-C și inox de la Georg Fischer asigură o conexiune demontabilă sigură pentru rețele industriale chimice și circuite de proces la temperaturi ridicate. Conceput pentru ingineri de instalații și montatori industriali, acest fiting hibrid îmbină conductele din PVC-C cu lipire prin mufare direct cu echipamente metalice, pompe și armături cu filet interior. Certificat la presiunea nominală PN16 la 20 grade Celsius, racordul combină rezistența polimerului cu rigiditatea mecanică a oțelului inoxidabil.

Caracteristici tehnice

Acest racord olandez de tranziție este proiectat pentru exploatare industrială continuă în condiții solicitante de presiune și temperatură. Menținându-și integritatea structurală la temperaturi de lucru de până la 80 grade Celsius sub presiune, fitingul garantează o interfață demontabilă etanșă între rețeaua termoplastică și armăturile metalice.

Ansamblul integrează o garnitură O-ring interschimbabilă și o piuliță robustă din PVC-C ce permite dezasamblarea rapidă fără secționarea conductelor. Disponibil pentru diametre exterioare de la d16 până la d63 mm și racorduri filetate exterioare conice de la R 3/8 țoli până la R 2 țoli, fitingul oferă flexibilitate maximă la montaj în instalații tehnologice.

  • Presiune nominală de lucru: PN16 (16 bar) la temperatura de 20 grade Celsius
  • Temperatură maximă de regim: Până la 80 grade Celsius sub presiune
  • Dimensiuni de racordare: Mufă metrică d16 - d63 mm și filet exterior conic R 3/8 - R 2 țoli
  • Variante de etanșare: Garnituri O-ring din elastomer EPDM sau FKM
  • Construcție mecanică: Ansamblu demontabil din trei piese cu piuliță olandeză din PVC-C

Materiale și standarde

Fabricat în conformitate cu standardele internaționale pentru conducte industriale, fitingul combină policlorura de vinil supraclorurată (PVC-C) cu o piesă filetată din oțel inoxidabil 1.4404 (316L). Această structură bimetal-polimer elimină riscurile de forfecare a spirelor filetului, deformație remanentă sau fisurare la strângere mecanică.

Capătul prevăzut cu mufă metrică este destinat îmbinării prin lipire prin mufare conform standardelor ISO 727 și EN ISO 15493. Filetul exterior conic este prelucrat precis în conformitate cu ISO 7-1, asigurând o etanșare fiabilă la montajul în filete cilindrice sau conice interioare. Compusul din PVC-C gri agat RAL 7038 asigură o rezistență chimică excelentă la acizi concentrați și baze, în timp ce inserția din inox 1.4404 previne coroziunea prin ciupire și coroziunea sub tensiune.

Aplicații

Acest racord de trecere este destinat racordării rețelelor termoplastice la utilaje și armături metalice în medii industriale solicitante. În calitate de distribuitor autorizat Georg Fischer, BigWeld livrează aceste racorduri olandeze de tranziție pentru proiecte industriale din întreaga Europă.

Printre domeniile principale de utilizare se numără circuitele de proces chimic, liniile de dozare chimică, instalațiile de galvanizare și tratare a suprafețelor, buclele de apă demineralizată și ultra-pură, precum și stațiile de epurare a apelor uzate industriale agresive. Racordul permite decuplarea rapidă pentru revizia pompelor, calibrarea robineților și întreținerea periodică a instalațiilor fără modificări structurale ale conductelor.

  Fișă tehnică (PDF)

Racordul olandez de trecere PVC-C și inox de la Georg Fischer asigură o conexiune demontabilă sigură pentru rețele industriale chimice și circuite de proces la temperaturi ridicate. Conceput pentru ingineri de instalații și montatori industriali, acest fiting hibrid îmbină conductele din PVC-C cu lipire prin mufare direct cu echipamente metalice, pompe și armături cu filet interior. Certificat la presiunea nominală PN16 la 20 grade Celsius, racordul combină rezistența polimerului cu rigiditatea mecanică a oțelului inoxidabil.

Caracteristici tehnice

Acest racord olandez de tranziție este proiectat pentru exploatare industrială continuă în condiții solicitante de presiune și temperatură. Menținându-și integritatea structurală la temperaturi de lucru de până la 80 grade Celsius sub presiune, fitingul garantează o interfață demontabilă etanșă între rețeaua termoplastică și armăturile metalice.

Ansamblul integrează o garnitură O-ring interschimbabilă și o piuliță robustă din PVC-C ce permite dezasamblarea rapidă fără secționarea conductelor. Disponibil pentru diametre exterioare de la d16 până la d63 mm și racorduri filetate exterioare conice de la R 3/8 țoli până la R 2 țoli, fitingul oferă flexibilitate maximă la montaj în instalații tehnologice.

  • Presiune nominală de lucru: PN16 (16 bar) la temperatura de 20 grade Celsius
  • Temperatură maximă de regim: Până la 80 grade Celsius sub presiune
  • Dimensiuni de racordare: Mufă metrică d16 - d63 mm și filet exterior conic R 3/8 - R 2 țoli
  • Variante de etanșare: Garnituri O-ring din elastomer EPDM sau FKM
  • Construcție mecanică: Ansamblu demontabil din trei piese cu piuliță olandeză din PVC-C

Materiale și standarde

Fabricat în conformitate cu standardele internaționale pentru conducte industriale, fitingul combină policlorura de vinil supraclorurată (PVC-C) cu o piesă filetată din oțel inoxidabil 1.4404 (316L). Această structură bimetal-polimer elimină riscurile de forfecare a spirelor filetului, deformație remanentă sau fisurare la strângere mecanică.

Capătul prevăzut cu mufă metrică este destinat îmbinării prin lipire prin mufare conform standardelor ISO 727 și EN ISO 15493. Filetul exterior conic este prelucrat precis în conformitate cu ISO 7-1, asigurând o etanșare fiabilă la montajul în filete cilindrice sau conice interioare. Compusul din PVC-C gri agat RAL 7038 asigură o rezistență chimică excelentă la acizi concentrați și baze, în timp ce inserția din inox 1.4404 previne coroziunea prin ciupire și coroziunea sub tensiune.

Aplicații

Acest racord de trecere este destinat racordării rețelelor termoplastice la utilaje și armături metalice în medii industriale solicitante. În calitate de distribuitor autorizat Georg Fischer, BigWeld livrează aceste racorduri olandeze de tranziție pentru proiecte industriale din întreaga Europă.

Printre domeniile principale de utilizare se numără circuitele de proces chimic, liniile de dozare chimică, instalațiile de galvanizare și tratare a suprafețelor, buclele de apă demineralizată și ultra-pură, precum și stațiile de epurare a apelor uzate industriale agresive. Racordul permite decuplarea rapidă pentru revizia pompelor, calibrarea robineților și întreținerea periodică a instalațiilor fără modificări structurale ale conductelor.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 16 mm
Garnitura EPDM
Filet 3/8"
723540705
Material: PVC-C / Inox
PN: 16 Bar
Buc. 297,70 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 16 mm
Garnitura FKM
Filet 3/8"
723540730
Material: PVC-C / Inox
PN: 16 Bar
Buc. 306,51 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura EPDM
Filet 1/2"
723540706
Material: PVC-C / Inox
PN: 16 Bar
Buc. 310,20 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura FKM
Filet 1/2"
723540731
Material: PVC-C / Inox
PN: 16 Bar
Buc. 332,96 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura EPDM
Filet 3/4"
723540707
Material: PVC-C / Inox
PN: 16 Bar
Buc. 338,40 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura FKM
Filet 3/4"
723540732
Material: PVC-C / Inox
PN: 16 Bar
Buc. 361,55 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura EPDM
Filet 1"
723540708
Material: PVC-C / Inox
PN: 16 Bar
Buc. 395,20 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura FKM
Filet 1"
723540733
Material: PVC-C / Inox
PN: 16 Bar
Buc. 418,20 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura EPDM
Filet 1 1/4"
723540709
Material: PVC-C / Inox
PN: 16 Bar
Buc. 542,30 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura FKM
Filet 1 1/4"
723540734
Material: PVC-C / Inox
PN: 16 Bar
Buc. 588,40 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura EPDM
Filet 1 1/2"
723540710
Material: PVC-C / Inox
PN: 16 Bar
Buc. 632,55 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura FKM
Filet 1 1/2"
723540735
Material: PVC-C / Inox
PN: 16 Bar
Buc. 689,60 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura EPDM
Filet 2"
723540711
Material: PVC-C / Inox
PN: 16 Bar
Buc. 960,30 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura FKM
Filet 2"
723540736
Material: PVC-C / Inox
PN: 16 Bar
Buc. 1.027,80 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 723540705
D: 16 mm
Garnitura: EPDM
Filet: 3/8"
Livrare în 24h
297,70 RON / Buc.
Cod produs: 723540730
D: 16 mm
Garnitura: FKM
Filet: 3/8"
Livrare în 24h
306,51 RON / Buc.
Cod produs: 723540706
D: 20 mm
Garnitura: EPDM
Filet: 1/2"
Livrare în 24h
310,20 RON / Buc.
Cod produs: 723540731
D: 20 mm
Garnitura: FKM
Filet: 1/2"
Livrare în 24h
332,96 RON / Buc.
Cod produs: 723540707
D: 25 mm
Garnitura: EPDM
Filet: 3/4"
Livrare în 24h
338,40 RON / Buc.
Cod produs: 723540732
D: 25 mm
Garnitura: FKM
Filet: 3/4"
Livrare în 24h
361,55 RON / Buc.
Cod produs: 723540708
D: 32 mm
Garnitura: EPDM
Filet: 1"
Livrare în 24h
395,20 RON / Buc.
Cod produs: 723540733
D: 32 mm
Garnitura: FKM
Filet: 1"
Livrare în 24h
418,20 RON / Buc.
Cod produs: 723540709
D: 40 mm
Garnitura: EPDM
Filet: 1 1/4"
Livrare în 24h
542,30 RON / Buc.
Cod produs: 723540734
D: 40 mm
Garnitura: FKM
Filet: 1 1/4"
Livrare în 24h
588,40 RON / Buc.
Cod produs: 723540710
D: 50 mm
Garnitura: EPDM
Filet: 1 1/2"
Livrare în 24h
632,55 RON / Buc.
Cod produs: 723540735
D: 50 mm
Garnitura: FKM
Filet: 1 1/2"
Livrare în 24h
689,60 RON / Buc.
Cod produs: 723540711
D: 63 mm
Garnitura: EPDM
Filet: 2"
Livrare în 24h
960,30 RON / Buc.
Cod produs: 723540736
D: 63 mm
Garnitura: FKM
Filet: 2"
Livrare în 24h
1.027,80 RON / Buc.
