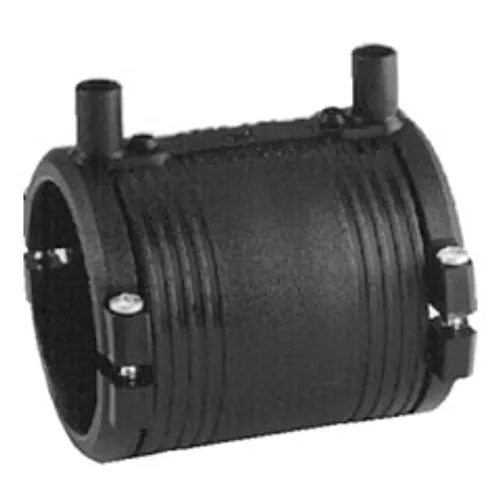

Mufă EF PE100 SDR11 PN16 neagră pentru electrofuziune cu pini de conexiune și cleme

Mufă EF PE100 SDR11 PN16

Material: Polietilene PN: 16 Bar SDR: 11

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Mufa electrofuziune PE100 ELGEF Plus de la Georg Fischer asigură îmbinarea sigură și permanentă a conductelor din polietilenă de înaltă densitate (PEHD) pentru rețelele de distribuție a apei, utilități de gaz și trasee tehnologice industriale. Proiectată pentru ingineri de execuție și instalatori profesioniști, această piesă garantează o legătură perfect omogenă prin tehnologia sudurii controlate prin electrofuziune. Fabricată din rășină virgină PE100 cu rezistență electrică integrată, piesa oferă o comportare excepțională la presiune, stabilitate mecanică și rezistență chimică îndelungată în rețele subterane sau aeriene.

Caracteristici tehnice

Mufa ELGEF Plus integrează spire de încălzire de înaltă precizie și elemente constructive menite să faciliteze alinierea și verificarea îmbinării. Fiecare mufă conține zone de fuziune clar definite și zone reci de capăt pentru menținerea optimă a presiunii de topire pe durata ciclului de sudare.

  • Metodă de îmbinare: sudură prin electrofuziune compatibilă cu pini conectori de 4 mm
  • Monitorizare sudură: indicatori vizuali de fuziune cu cursă limitată pe corpul fitingului
  • Trasabilitate: cod de bare Track & Trace pentru setarea automată a ciclului de sudare
  • Proprietăți mecanice: limită de curgere de 25 N/mm² și modul de elasticitate la tracțiune de 900 N/mm² la 23 grade Celsius
  • Comportare termică: conductivitate termică de 0,38 W/m·K și rezistență la impact Charpy de 13 kJ/m² la minus 40 grade Celsius
  • Durată de viață: durată estimată de exploatare de până la 100 de ani în rețelele de utilități

Materiale și standarde

Injectat din polietilenă de înaltă densitate, corpul mufei folosește exclusiv rășină virgină aprobată de PE100+ Association în culoarea negru RAL 9005. Materialul oferă o inerție chimică remarcabilă, rezistență ridicată la radiațiile ultraviolete și imunitate completă la coroziunea electrochimică.

Fabricația și parametrii funcționali respectă standardele EN 12201-1 pentru infrastructura de apă potabilă și EN 1555-3 pentru distribuția gazelor combustibile. Certificările internaționale de conformitate includ DVGW, SVGW, ÖVGW, KIWA, ACS, KTW/W270, NF (CERTIgaz) și INSTA-CERT. De asemenea, anumite diametre dețin omologarea FM 1613 pentru rețele subterane de protecție împotriva incendiilor la 15 bar. BigWeld furnizează gama completă ELGEF Plus în calitate de distribuitor autorizat Georg Fischer.

Instalare și îmbinare

Procesul de electrofuziune impune pregătirea corectă a țevii din PEHD, constând în răzuirea stratului exterior oxidat și curățarea cu șervețele degresante adecvate. Dimensiunile reduse ale mufei includ elemente de fixare integrală a țevii pentru a garanta alinierea axială fără coliere suplimentare.

Mufele cu dimensiuni de până la d160 sunt prevăzute cu un opritor central demontabil, care poate fi îndepărtat ușor pentru reparații prin glisare pe conducte fixe. Fitingurile de diametre mari utilizează tehnologia armării active, unde reperele d355 până la d500 se sudează monofilar pe ambele capete simultan, iar reperele d560 până la d800 folosesc sudură bifilară pe zone separate. După conectarea la aparatele uzuale de electrofuziune, ciclul de lucru este ghidat prin codurile optice Track & Trace, iar indicatorii cu cursă limitată confirmă finalizarea sudurii.

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Mufa electrofuziune PE100 ELGEF Plus de la Georg Fischer asigură îmbinarea sigură și permanentă a conductelor din polietilenă de înaltă densitate (PEHD) pentru rețelele de distribuție a apei, utilități de gaz și trasee tehnologice industriale. Proiectată pentru ingineri de execuție și instalatori profesioniști, această piesă garantează o legătură perfect omogenă prin tehnologia sudurii controlate prin electrofuziune. Fabricată din rășină virgină PE100 cu rezistență electrică integrată, piesa oferă o comportare excepțională la presiune, stabilitate mecanică și rezistență chimică îndelungată în rețele subterane sau aeriene.

Caracteristici tehnice

Mufa ELGEF Plus integrează spire de încălzire de înaltă precizie și elemente constructive menite să faciliteze alinierea și verificarea îmbinării. Fiecare mufă conține zone de fuziune clar definite și zone reci de capăt pentru menținerea optimă a presiunii de topire pe durata ciclului de sudare.

  • Metodă de îmbinare: sudură prin electrofuziune compatibilă cu pini conectori de 4 mm
  • Monitorizare sudură: indicatori vizuali de fuziune cu cursă limitată pe corpul fitingului
  • Trasabilitate: cod de bare Track & Trace pentru setarea automată a ciclului de sudare
  • Proprietăți mecanice: limită de curgere de 25 N/mm² și modul de elasticitate la tracțiune de 900 N/mm² la 23 grade Celsius
  • Comportare termică: conductivitate termică de 0,38 W/m·K și rezistență la impact Charpy de 13 kJ/m² la minus 40 grade Celsius
  • Durată de viață: durată estimată de exploatare de până la 100 de ani în rețelele de utilități

Materiale și standarde

Injectat din polietilenă de înaltă densitate, corpul mufei folosește exclusiv rășină virgină aprobată de PE100+ Association în culoarea negru RAL 9005. Materialul oferă o inerție chimică remarcabilă, rezistență ridicată la radiațiile ultraviolete și imunitate completă la coroziunea electrochimică.

Fabricația și parametrii funcționali respectă standardele EN 12201-1 pentru infrastructura de apă potabilă și EN 1555-3 pentru distribuția gazelor combustibile. Certificările internaționale de conformitate includ DVGW, SVGW, ÖVGW, KIWA, ACS, KTW/W270, NF (CERTIgaz) și INSTA-CERT. De asemenea, anumite diametre dețin omologarea FM 1613 pentru rețele subterane de protecție împotriva incendiilor la 15 bar. BigWeld furnizează gama completă ELGEF Plus în calitate de distribuitor autorizat Georg Fischer.

Instalare și îmbinare

Procesul de electrofuziune impune pregătirea corectă a țevii din PEHD, constând în răzuirea stratului exterior oxidat și curățarea cu șervețele degresante adecvate. Dimensiunile reduse ale mufei includ elemente de fixare integrală a țevii pentru a garanta alinierea axială fără coliere suplimentare.

Mufele cu dimensiuni de până la d160 sunt prevăzute cu un opritor central demontabil, care poate fi îndepărtat ușor pentru reparații prin glisare pe conducte fixe. Fitingurile de diametre mari utilizează tehnologia armării active, unde reperele d355 până la d500 se sudează monofilar pe ambele capete simultan, iar reperele d560 până la d800 folosesc sudură bifilară pe zone separate. După conectarea la aparatele uzuale de electrofuziune, ciclul de lucru este ghidat prin codurile optice Track & Trace, iar indicatorii cu cursă limitată confirmă finalizarea sudurii.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 20 mm
753911606
Material: Polietilene
PN: 16 Bar
SDR: 11
Buc. 17,64 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
753911607
Material: Polietilene
PN: 16 Bar
SDR: 11
Buc. 16,53 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
753911608
Material: Polietilene
PN: 16 Bar
SDR: 11
Buc. 16,73 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
753911609
Material: Polietilene
PN: 16 Bar
SDR: 11
Buc. 22,75 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
753911610
Material: Polietilene
PN: 16 Bar
SDR: 11
Buc. 28,36 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
753911611
Material: Polietilene
PN: 16 Bar
SDR: 11
Buc. 28,36 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
753911612
Material: Polietilene
PN: 16 Bar
SDR: 11
Buc. 48,10 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
753911613
Material: Polietilene
PN: 16 Bar
SDR: 11
Buc. 42,51 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
753911614
Material: Polietilene
PN: 16 Bar
SDR: 11
Buc. 52,66 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 125 mm
753911615
Material: Polietilene
PN: 16 Bar
SDR: 11
Buc. 73,79 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 140 mm
753911616
Material: Polietilene
PN: 16 Bar
SDR: 11
Buc. 100,83 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 160 mm
753911617
Material: Polietilene
PN: 16 Bar
SDR: 11
Buc. 98,91 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 180 mm
753911618
Material: Polietilene
PN: 16 Bar
SDR: 11
Buc. 164,63 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 200 mm
753911619
Material: Polietilene
PN: 16 Bar
SDR: 11
Buc. 200,23 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 225 mm
753911620
Material: Polietilene
PN: 16 Bar
SDR: 11
Buc. 281,01 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 250 mm
753911621
Material: Polietilene
PN: 16 Bar
SDR: 11
Buc. 412,95 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 280 mm
753911622
Material: Polietilene
PN: 16 Bar
SDR: 11
Buc. 658,18 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 315 mm
753911623
Material: Polietilene
PN: 16 Bar
SDR: 11
Buc. 731,38 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 355 mm
753911704
Material: Polietilene
PN: 16 Bar
SDR: 11
Buc. 1.192,83 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 400 mm
753911705
Material: Polietilene
PN: 16 Bar
SDR: 11
Buc. 1.465,35 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 450 mm
753911706
Material: Polietilene
PN: 16 Bar
SDR: 11
Buc. 2.923,37 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 500 mm
753911707
Material: Polietilene
PN: 16 Bar
SDR: 11
Buc. 3.616,58 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 560 mm
753911708
Material: Polietilene
PN: 16 Bar
SDR: 11
Buc. 10.356,69 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 630 mm
753911709
Material: Polietilene
PN: 16 Bar
SDR: 11
Buc. 14.267,12 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 710 mm
753911710
Material: Polietilene
PN: 16 Bar
SDR: 11
Buc. 19.427,08 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 800 mm
753911711
Material: Polietilene
PN: 16 Bar
SDR: 11
Buc. 27.827,41 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 900 mm
753911652
Material: Polietilene
PN: 16 Bar
SDR: 11
Buc. 69.516,12 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D (mm) / SDR Ø160 / SDR17
0753911817
Material: Polietilene
PN: 16 Bar
SDR: 11
Buc. 82,22 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D (mm) / SDR Ø180 / SDR17
0753911818
Material: Polietilene
PN: 16 Bar
SDR: 11
Buc. 139,00 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D (mm) / SDR Ø200 / SDR17
0753911819
Material: Polietilene
PN: 16 Bar
SDR: 11
Buc. 162,01 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D (mm) / SDR Ø225 / SDR17
0753911820
Material: Polietilene
PN: 16 Bar
SDR: 11
Buc. 240,15 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D (mm) / SDR Ø250 / SDR17
0753911821
Material: Polietilene
PN: 16 Bar
SDR: 11
Buc. 347,51 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D (mm) / SDR Ø280 / SDR17
0753911822
Material: Polietilene
PN: 16 Bar
SDR: 11
Buc. 476,80 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D (mm) / SDR Ø315 / SDR17
0753911823
Material: Polietilene
PN: 16 Bar
SDR: 11
Buc. 524,66 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D (mm) / SDR Ø355 / SDR17
0753911804
Material: Polietilene
PN: 16 Bar
SDR: 11
Buc. 1.030,19 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D (mm) / SDR Ø400 / SDR17
0753911805
Material: Polietilene
PN: 16 Bar
SDR: 11
Buc. 1.137,75 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D (mm) / SDR Ø450 / SDR17
0753911806
Material: Polietilene
PN: 16 Bar
SDR: 11
Buc. 1.771,52 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D (mm) / SDR Ø500 / SDR17
0753911807
Material: Polietilene
PN: 16 Bar
SDR: 11
Buc. 1.865,20 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D (mm) / SDR Ø560 / SDR17
0753911808
Material: Polietilene
PN: 16 Bar
SDR: 11
Buc. 3.270,18 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D (mm) / SDR Ø630 / SDR17
0753911809
Material: Polietilene
PN: 16 Bar
SDR: 11
Buc. 4.905,13 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D (mm) / SDR Ø710 / SDR17
0753911810
Material: Polietilene
PN: 16 Bar
SDR: 11
Buc. 12.014,33 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D (mm) / SDR Ø800 / SDR17
0753911811
Material: Polietilene
PN: 16 Bar
SDR: 11
Buc. 16.162,71 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D (mm) / SDR Ø900 / SDR17
0753911852
Material: Polietilene
PN: 16 Bar
SDR: 11
Buc. 75.726,00 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D (mm) / SDR Ø1000 / SDR17
0753911853
Material: Polietilene
PN: 16 Bar
SDR: 11
Buc. 85.780,45 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D (mm) / SDR Ø1200 / SDR17
0753911854
Material: Polietilene
PN: 16 Bar
SDR: 11
Buc. 116.487,55 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 753911606
D: 20 mm
Livrare în 24h
17,64 RON / Buc.
Cod produs: 753911607
D: 25 mm
Livrare în 24h
16,53 RON / Buc.
Cod produs: 753911608
D: 32 mm
Livrare în 24h
16,73 RON / Buc.
Cod produs: 753911609
D: 40 mm
Livrare în 24h
22,75 RON / Buc.
Cod produs: 753911610
D: 50 mm
Livrare în 24h
28,36 RON / Buc.
Cod produs: 753911611
D: 63 mm
Livrare în 24h
28,36 RON / Buc.
Cod produs: 753911612
D: 75 mm
Livrare în 24h
48,10 RON / Buc.
Cod produs: 753911613
D: 90 mm
Livrare în 24h
42,51 RON / Buc.
Cod produs: 753911614
D: 110 mm
Livrare în 24h
52,66 RON / Buc.
Cod produs: 753911615
D: 125 mm
Livrare în 24h
73,79 RON / Buc.
Cod produs: 753911616
D: 140 mm
Livrare în 24h
100,83 RON / Buc.
Cod produs: 753911617
D: 160 mm
Livrare în 24h
98,91 RON / Buc.
Cod produs: 753911618
D: 180 mm
Livrare în 24h
164,63 RON / Buc.
Cod produs: 753911619
D: 200 mm
Livrare în 24h
200,23 RON / Buc.
Cod produs: 753911620
D: 225 mm
Livrare în 24h
281,01 RON / Buc.
Cod produs: 753911621
D: 250 mm
Livrare în 24h
412,95 RON / Buc.
Cod produs: 753911622
D: 280 mm
Livrare în 24h
658,18 RON / Buc.
Cod produs: 753911623
D: 315 mm
Livrare în 24h
731,38 RON / Buc.
Cod produs: 753911704
D: 355 mm
Livrare în 24h
1.192,83 RON / Buc.
Cod produs: 753911705
D: 400 mm
Livrare în 24h
1.465,35 RON / Buc.
Cod produs: 753911706
D: 450 mm
Livrare în 24h
2.923,37 RON / Buc.
Cod produs: 753911707
D: 500 mm
Livrare în 24h
3.616,58 RON / Buc.
Cod produs: 753911708
D: 560 mm
Livrare în 24h
10.356,69 RON / Buc.
Cod produs: 753911709
D: 630 mm
Livrare în 24h
14.267,12 RON / Buc.
Cod produs: 753911710
D: 710 mm
Livrare în 24h
19.427,08 RON / Buc.
Cod produs: 753911711
D: 800 mm
Livrare în 24h
27.827,41 RON / Buc.
Cod produs: 753911652
D: 900 mm
Livrare în 24h
69.516,12 RON / Buc.
Cod produs: 0753911817
D (mm) / SDR: Ø160 / SDR17
Livrare în 24h
82,22 RON / Buc.
Cod produs: 0753911818
D (mm) / SDR: Ø180 / SDR17
Livrare în 24h
139,00 RON / Buc.
Cod produs: 0753911819
D (mm) / SDR: Ø200 / SDR17
Livrare în 24h
162,01 RON / Buc.
Cod produs: 0753911820
D (mm) / SDR: Ø225 / SDR17
Livrare în 24h
240,15 RON / Buc.
Cod produs: 0753911821
D (mm) / SDR: Ø250 / SDR17
Livrare în 24h
347,51 RON / Buc.
Cod produs: 0753911822
D (mm) / SDR: Ø280 / SDR17
Livrare în 24h
476,80 RON / Buc.
Cod produs: 0753911823
D (mm) / SDR: Ø315 / SDR17
Livrare în 24h
524,66 RON / Buc.
Cod produs: 0753911804
D (mm) / SDR: Ø355 / SDR17
Livrare în 24h
1.030,19 RON / Buc.
Cod produs: 0753911805
D (mm) / SDR: Ø400 / SDR17
Livrare în 24h
1.137,75 RON / Buc.
Cod produs: 0753911806
D (mm) / SDR: Ø450 / SDR17
Livrare în 24h
1.771,52 RON / Buc.
Cod produs: 0753911807
D (mm) / SDR: Ø500 / SDR17
Livrare în 24h
1.865,20 RON / Buc.
Cod produs: 0753911808
D (mm) / SDR: Ø560 / SDR17
Livrare în 24h
3.270,18 RON / Buc.
Cod produs: 0753911809
D (mm) / SDR: Ø630 / SDR17
Livrare în 24h
4.905,13 RON / Buc.
Cod produs: 0753911810
D (mm) / SDR: Ø710 / SDR17
Livrare în 24h
12.014,33 RON / Buc.
Cod produs: 0753911811
D (mm) / SDR: Ø800 / SDR17
Livrare în 24h
16.162,71 RON / Buc.
Cod produs: 0753911852
D (mm) / SDR: Ø900 / SDR17
Livrare în 24h
75.726,00 RON / Buc.
Cod produs: 0753911853
D (mm) / SDR: Ø1000 / SDR17
Livrare în 24h
85.780,45 RON / Buc.
Cod produs: 0753911854
D (mm) / SDR: Ø1200 / SDR17
Livrare în 24h
116.487,55 RON / Buc.
