Supapă de sens SYGEF Standard tip 561 PVDF d20-110 PN16

Supapă de sens SYGEF Standard tip 561 PVDF d20-110 PN16

Material: PVDF PN: 16 Bar

  Fișă tehnică (PDF)

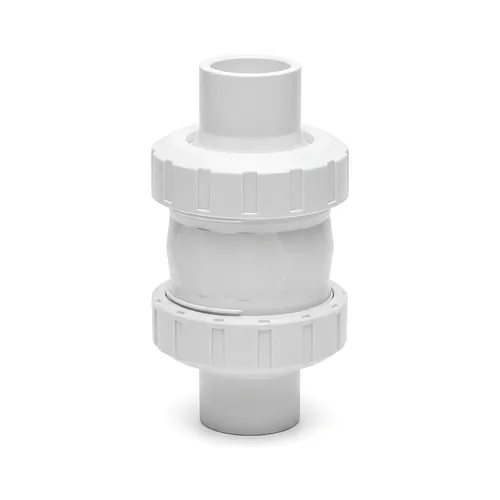

Supapa de sens Georg Fischer SYGEF Standard tip 561 este o armătură industrială din fluorură de poliviniliden (PVDF) neplastifiată, proiectată pentru prevenirea sigură a refluxului în rețele de distribuție chimică, circuite de fluide de înaltă puritate și procese industriale. Funcționând complet fără arcuri metalice, această supapă gestionează medii agresive la presiuni nominale de până la 16 bar (PN16 / SDR21 la 20 grade Celsius) pe un interval de temperatură cuprins între -20 grade și 140 grade Celsius.

Caracteristici tehnice

Mecanismul intern al supapei de sens tip 561 utilizează contrapresiunea fluidului și gravitația aplicată pe un con de închidere optimizat hidrodinamic, eliminând contaminarea metalică și asigurând o etanșare sigură. Pentru o închidere etanșă completă este necesară o coloană minimă de apă de 2 metri.

  • Presiune nominală: PN16 / SDR21 (16 bar la 20 grade Celsius) pentru întreaga gamă dimensională
  • Interval de temperatură de lucru: De la -20 grade până la 140 grade Celsius
  • Mecanism de închidere: Con de retur dublu ghidat, fără arc, cu etanșare din FKM
  • Presiune minimă de închidere: Coloană de apă de 2 metri
  • Lungime constructivă: Identică cu platforma de robineți cu bilă tip 546
  • Gamă dimensională: Diametre exterioare metrice de la d20 mm până la d110 mm

Materiale și standarde

Corpul supapei și piesele interne de închidere sunt injectate din PVDF pur neplastifiat, oferind o rezistență chimică deosebită la acizi concentrați, halogeni și soluții de dezinfectare. Garniturile din elastomer FKM de înaltă calitate garantează etanșeitatea sub solicitări chimice și termice severe.

Fabricată în conformitate cu standardul dimensional ISO 10931, armătura respectă cerințele stricte de puritate prevăzute de reglementările FDA 21 CFR și clasificarea de biocompatibilitate USP 25 Class VI. Structura polimerică permite proceduri avansate de decontaminare precum sterilizarea cu abur, sanitizarea cu apă fierbinte și tratamentul cu ozon.

Instalare și îmbinare

Supapa de sens integrează capete lise pentru sudură cap la cap și o carcasă demontabilă tip racord olandez dublu, facilitând montajul radial și mentenanța rapidă. Armătura este destinată montajului exclusiv pe conducte verticale cu sens de curgere ascendent.

Capetele de conectare sunt compatibile cu tehnologia automată de sudură cu infraroșu IR Plus conform DVS 2207-6, precum și cu sudura cap la cap clasică pe element încălzitor conform DVS 2207-15. Piulițele olandeze permit extragerea radială a corpului supapei fără demontarea sau deformarea tronsoanelor de țeavă adiacente.

  Fișă tehnică (PDF)

Supapa de sens Georg Fischer SYGEF Standard tip 561 este o armătură industrială din fluorură de poliviniliden (PVDF) neplastifiată, proiectată pentru prevenirea sigură a refluxului în rețele de distribuție chimică, circuite de fluide de înaltă puritate și procese industriale. Funcționând complet fără arcuri metalice, această supapă gestionează medii agresive la presiuni nominale de până la 16 bar (PN16 / SDR21 la 20 grade Celsius) pe un interval de temperatură cuprins între -20 grade și 140 grade Celsius.

Caracteristici tehnice

Mecanismul intern al supapei de sens tip 561 utilizează contrapresiunea fluidului și gravitația aplicată pe un con de închidere optimizat hidrodinamic, eliminând contaminarea metalică și asigurând o etanșare sigură. Pentru o închidere etanșă completă este necesară o coloană minimă de apă de 2 metri.

  • Presiune nominală: PN16 / SDR21 (16 bar la 20 grade Celsius) pentru întreaga gamă dimensională
  • Interval de temperatură de lucru: De la -20 grade până la 140 grade Celsius
  • Mecanism de închidere: Con de retur dublu ghidat, fără arc, cu etanșare din FKM
  • Presiune minimă de închidere: Coloană de apă de 2 metri
  • Lungime constructivă: Identică cu platforma de robineți cu bilă tip 546
  • Gamă dimensională: Diametre exterioare metrice de la d20 mm până la d110 mm

Materiale și standarde

Corpul supapei și piesele interne de închidere sunt injectate din PVDF pur neplastifiat, oferind o rezistență chimică deosebită la acizi concentrați, halogeni și soluții de dezinfectare. Garniturile din elastomer FKM de înaltă calitate garantează etanșeitatea sub solicitări chimice și termice severe.

Fabricată în conformitate cu standardul dimensional ISO 10931, armătura respectă cerințele stricte de puritate prevăzute de reglementările FDA 21 CFR și clasificarea de biocompatibilitate USP 25 Class VI. Structura polimerică permite proceduri avansate de decontaminare precum sterilizarea cu abur, sanitizarea cu apă fierbinte și tratamentul cu ozon.

Instalare și îmbinare

Supapa de sens integrează capete lise pentru sudură cap la cap și o carcasă demontabilă tip racord olandez dublu, facilitând montajul radial și mentenanța rapidă. Armătura este destinată montajului exclusiv pe conducte verticale cu sens de curgere ascendent.

Capetele de conectare sunt compatibile cu tehnologia automată de sudură cu infraroșu IR Plus conform DVS 2207-6, precum și cu sudura cap la cap clasică pe element încălzitor conform DVS 2207-15. Piulițele olandeze permit extragerea radială a corpului supapei fără demontarea sau deformarea tronsoanelor de țeavă adiacente.
