Robinet cu bilă PVDF tip 546 Pro sudură cap la cap d20-110 PN16

Robinet cu bilă PVDF tip 546 Pro sudură cap la cap d20-110 PN16

Material: PVDF Garnitura: FKM PN: 16 Bar

  Fișă tehnică (PDF)

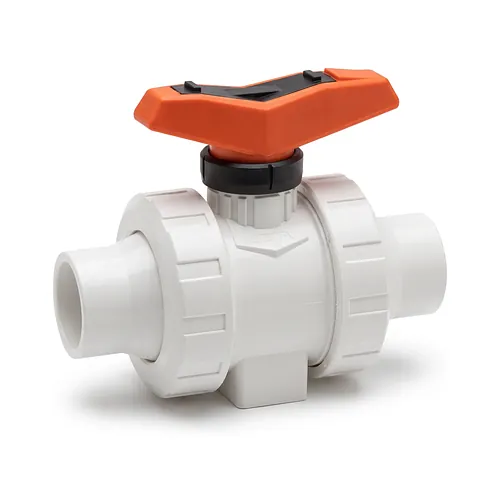

Robinetul cu bilă Georg Fischer SYGEF Standard tip 546 Pro este o armătură industrială proiectată pentru izolarea și reglarea debitului în rețele de proces chimic, distribuție de apă deionizată și circuite fluide de înaltă puritate. Fabricat din polifluorură de viniliden (PVDF) cu capete lise pentru sudură cap la cap pe diametre de la d20 până la d110, acest ansamblu PN16 oferă anduranță mecanică, inerție chimică superioară și compatibilitate modulară extinsă la temperaturi între -20 grade Celsius și 140 grade Celsius.

Caracteristici tehnice

Acest robinet cu bilă funcționează la o presiune nominală de PN16 (16 bar la 20 grade Celsius) și gestionează fluide la temperaturi cuprinse între -20 grade Celsius și 140 grade Celsius. Construcția integrează o manetă ergonomică blocabilă pentru siguranță operațională și permite integrarea directă a sistemelor automate de acționare.

  • Presiune nominală: PN16 (16 bar la 20 grade Celsius)
  • Interval de temperatură de lucru: de la -20 grade Celsius până la 140 grade Celsius
  • Sistem de etanșare: Scaune de etanșare din PTFE pur și garnituri din elastomer FKM
  • Interfață de manevrare: Mâner manual blocabil, compatibil cu actuatoare electrice și pneumatice
  • Structură de fixare: Inserții filetate integrate din oțel inoxidabil în baza corpului

Materiale și standarde

Corpul și bila robinetului sunt injectate din polimer fluorurat PVDF virgin din gama SYGEF, asigurând o rezistență de excepție împotriva acizilor minerali concentrați, agenților oxidanți și solvenților organici. Ansamblul respectă cu strictețe standardele dimensionale și de fabricație conform normei ISO 10931, fiind compatibil cu procedurile de igienizare cu ozon, abur sau apă fierbinte.

Polifluorura de viniliden garantează o rugozitate internă redusă de Ra ≤ 0,5 micrometri, prevenind depunerile de particule, dezvoltarea biofilmelor și pierderile de sarcină. Materialele respectă cerințele internaționale de puritate, inclusiv reglementările FDA 21 CFR pentru contactul cu fluide farmaceutice sau alimentare, iar chimia fluoropolimerului rezistă la medii solicitante precum acidul sulfuric, acidul azotic sau acidul fluorhidric. Compatibilitatea dimensională pentru cota z, piulițele olandeze și capetele de îmbinare permite înlocuirea directă a vechilor generații tip 546.

Instalare și îmbinare

Capetele lise metrice integrate sunt proiectate pentru îmbinare termică de înaltă precizie prin sudură prin fuziune în infraroșu (IR-Plus), sudură fără cordon intern (BCF Plus) sau sudură cap la cap cu element încălzitor. Procedurile de sudare trebuie să respecte normativele DVS 2207 Partea 6 pentru infraroșu și DVS 2207 Partea 15 pentru sudura cap la cap standard, garantând îmbinări curate și omogene.

Montajul pe traseul de conducte este simplificat de racordurile olandeze duble, care permit extragerea și revizia facilă a corpului central fără demontarea tronsoanelor învecinate. Baza robinetului este echipată cu inserții filetate din oțel inoxidabil, asigurând o fixare rigidă pe consolele de susținere și eliminând solicitările mecanice pe corpul din polimer. Furnizat de BigWeld în calitate de distribuitor autorizat Georg Fischer, acest robinet cu bilă din PVDF garantează siguranță și anduranță maximă în instalații industriale de mare responsabilitate.

  Fișă tehnică (PDF)

Robinetul cu bilă Georg Fischer SYGEF Standard tip 546 Pro este o armătură industrială proiectată pentru izolarea și reglarea debitului în rețele de proces chimic, distribuție de apă deionizată și circuite fluide de înaltă puritate. Fabricat din polifluorură de viniliden (PVDF) cu capete lise pentru sudură cap la cap pe diametre de la d20 până la d110, acest ansamblu PN16 oferă anduranță mecanică, inerție chimică superioară și compatibilitate modulară extinsă la temperaturi între -20 grade Celsius și 140 grade Celsius.

Caracteristici tehnice

Acest robinet cu bilă funcționează la o presiune nominală de PN16 (16 bar la 20 grade Celsius) și gestionează fluide la temperaturi cuprinse între -20 grade Celsius și 140 grade Celsius. Construcția integrează o manetă ergonomică blocabilă pentru siguranță operațională și permite integrarea directă a sistemelor automate de acționare.

  • Presiune nominală: PN16 (16 bar la 20 grade Celsius)
  • Interval de temperatură de lucru: de la -20 grade Celsius până la 140 grade Celsius
  • Sistem de etanșare: Scaune de etanșare din PTFE pur și garnituri din elastomer FKM
  • Interfață de manevrare: Mâner manual blocabil, compatibil cu actuatoare electrice și pneumatice
  • Structură de fixare: Inserții filetate integrate din oțel inoxidabil în baza corpului

Materiale și standarde

Corpul și bila robinetului sunt injectate din polimer fluorurat PVDF virgin din gama SYGEF, asigurând o rezistență de excepție împotriva acizilor minerali concentrați, agenților oxidanți și solvenților organici. Ansamblul respectă cu strictețe standardele dimensionale și de fabricație conform normei ISO 10931, fiind compatibil cu procedurile de igienizare cu ozon, abur sau apă fierbinte.

Polifluorura de viniliden garantează o rugozitate internă redusă de Ra ≤ 0,5 micrometri, prevenind depunerile de particule, dezvoltarea biofilmelor și pierderile de sarcină. Materialele respectă cerințele internaționale de puritate, inclusiv reglementările FDA 21 CFR pentru contactul cu fluide farmaceutice sau alimentare, iar chimia fluoropolimerului rezistă la medii solicitante precum acidul sulfuric, acidul azotic sau acidul fluorhidric. Compatibilitatea dimensională pentru cota z, piulițele olandeze și capetele de îmbinare permite înlocuirea directă a vechilor generații tip 546.

Instalare și îmbinare

Capetele lise metrice integrate sunt proiectate pentru îmbinare termică de înaltă precizie prin sudură prin fuziune în infraroșu (IR-Plus), sudură fără cordon intern (BCF Plus) sau sudură cap la cap cu element încălzitor. Procedurile de sudare trebuie să respecte normativele DVS 2207 Partea 6 pentru infraroșu și DVS 2207 Partea 15 pentru sudura cap la cap standard, garantând îmbinări curate și omogene.

Montajul pe traseul de conducte este simplificat de racordurile olandeze duble, care permit extragerea și revizia facilă a corpului central fără demontarea tronsoanelor învecinate. Baza robinetului este echipată cu inserții filetate din oțel inoxidabil, asigurând o fixare rigidă pe consolele de susținere și eliminând solicitările mecanice pe corpul din polimer. Furnizat de BigWeld în calitate de distribuitor autorizat Georg Fischer, acest robinet cu bilă din PVDF garantează siguranță și anduranță maximă în instalații industriale de mare responsabilitate.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 20 mm
175546272
Material: PVDF
Garnitura: FKM
PN: 16 Bar
Buc. 1.385,55 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
175546273
Material: PVDF
Garnitura: FKM
PN: 16 Bar
Buc. 1.653,69 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
175546274
Material: PVDF
Garnitura: FKM
PN: 16 Bar
Buc. 2.130,45 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
175546275
Material: PVDF
Garnitura: FKM
PN: 16 Bar
Buc. 2.886,70 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
175546276
Material: PVDF
Garnitura: FKM
PN: 16 Bar
Buc. 3.917,75 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
175546277
Material: PVDF
Garnitura: FKM
PN: 16 Bar
Buc. 5.464,80 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
175546278
Material: PVDF
Garnitura: FKM
PN: 16 Bar
Buc. 12.019,99 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
175546279
Material: PVDF
Garnitura: FKM
PN: 16 Bar
Buc. 14.959,35 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
175546280
Material: PVDF
Garnitura: FKM
PN: 16 Bar
Buc. 17.948,90 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
