Fiting punct fix ECTFE

  Fișă tehnică (PDF)

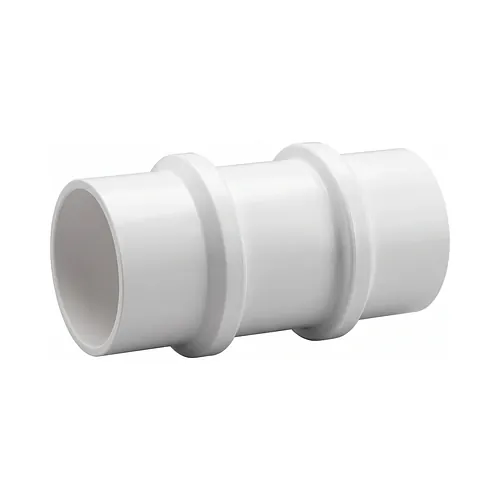

Piesa de punct fix Georg Fischer SYGEF ECTFE este proiectată pentru ancorarea axială rigidă și controlul dilatărilor termice în rețele industriale de conducte pentru fluide agresive și aplicații de înaltă puritate. Fabricat din fluoropolimer etilen-clorotrifluoroetilenă de calitate superioară, fitingul SDR21 PN10 asigură o rezistență chimică remarcabilă, rigiditate mecanică superioară și o stabilitate dimensională excelentă în medii de lucru solicitante. Prevăzut cu capete netede lungi compatibile cu tehnologia de sudură cu infraroșu (IR) și sudură cap la cap, fitingul se integrează perfect în traseele metrice de conducte SYGEF ECTFE cu diametre exterioare cuprinse între d20 mm și d110 mm (DN15 până la DN100). Gulerul exterior profilat este configurat specific pentru fixarea fermă în coliere de ancorare și structuri de susținere a conductelor, preluând sarcinile axiale generate de variațiile de temperatură și descărcându-le controlat în structura de rezistență. Acest sistem de ghidare mecanică elimină transmiterea tensiunilor mecanice periculoase către robineți, echipamente de proces și îmbinările sudate adiacente pe parcursul ciclurilor termice. Dimensiunile cuprinse între d20 mm și d75 mm sunt prelucrate cu precizie prin așchiere din semifabricate, garantând grosimi uniforme de perete conforme clasei SDR21 și toleranțe geometrice optime pentru realizarea sudurilor calitative cu aparatele automate sau manuale de sudură cu infraroșu Georg Fischer. Rezistând la o presiune nominală de lucru de 10 bar, piesa garantează o secțiune interioară netedă, fără zone moarte, prevenind căderile de presiune și menținând puritatea fluidelor vehiculate în industria chimică, a semiconductorilor și a apei de înaltă puritate.
