Cot 90° PE100 SDR11 PN16

  Fisa Tehnica |   Catalog | Video Instructiuni

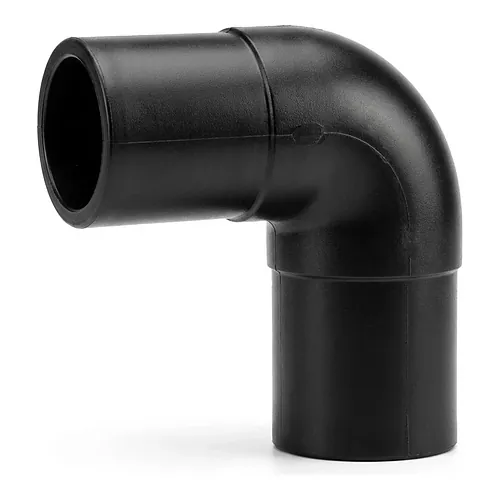

Cotul 90 grade ELGEF Plus este un racord tip spigot din PE100 fabricat de Georg Fischer (GF Piping Systems), destinat schimbărilor de direcție pe conductele de presiune din polietilenă, îngropate sau montate aparent. Ambele capete sunt spigot simplu, astfel încât cotul poate fi îmbinat cu mufe electrofuziune (EF) sau sudat direct prin sudură cap la cap (BF) pe țeavă cu același diametru și aceeași grosime de perete — un singur fiting acoperă ambele metode de îmbinare în șantier, iar îmbinarea sudată păstrează secțiunea integrală și caracterul monolit al rețelei PEHD.

În configurație SDR11, gama acoperă diametre de la d20 la d315mm (DN15–DN300), cu grosimi de perete între 3,0 și 28,6mm, dimensiunea z între 75 și 370mm și lungimea spigotului L între 52 și 150mm. Presiunea nominală este PN16 bar pentru apă și PN10 bar pentru gaz, iar dimensiunile d90–d315mm au suplimentar aprobare FM 1613 la 15 bar. Când conducta este proiectată într-o serie mai ușoară, aceeași geometrie la 90 grade este disponibilă în SDR17, de la d90 la d315mm (DN80–DN300), cu perete de 5,4–18,7mm, z 150–370mm și L 81–150mm, la PN10 bar apă și PN5 bar gaz. SDR-ul fitingului trebuie să corespundă întotdeauna cu SDR-ul țevii pe care se sudează.

• Material: polietilenă PE100 de înaltă densitate, clasa 100
• Îmbinare: capete spigot pentru electrofuziune și sudură cap la cap
• SDR11: d20–d315mm, PN16 apă / PN10 gaz
• SDR17: d90–d315mm, PN10 apă / PN5 gaz
• Aprobare: FM 1613 la 15 bar, d90–d315mm (SDR11)

PE100 asigură rezistență chimică ridicată și integritate la presiune pe termen lung, fitingul fiind complet compatibil cu sistemele uzuale de conducte PEHD pentru distribuția apei și infrastructura de gaz, precum și cu rețelele industriale și de utilități executate prin sudură, nu prin asamblare mecanică. BigWeld livrează programul ELGEF Plus în calitate de distribuitor autorizat Georg Fischer, împreună cu echipamentele de electrofuziune și de sudură cap la cap necesare montajului.
