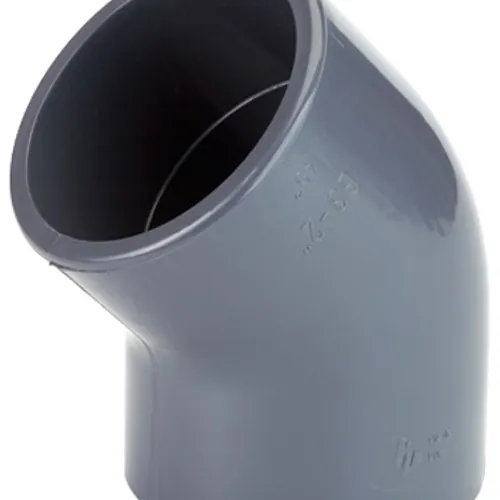

Cot 45 grade PVC-U gri pentru îmbinarea instalațiilor sub presiune

Cot 45 grade PVC-U PN16 d16-d315 mm

Material: PVC-U PN: 16 Bar

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Cotul la 45 grade din PVC-U de la Georg Fischer (GF Piping Systems) schimbă direcția fluxului în rețele industriale sub presiune, cu pierderi hidraulice minime. Este livrat în seria metrică de la d16 la d315 mm, cu mufe pentru lipire la ambele capete și în nuanța gri închis RAL 7011. Fitingul se adresează inginerilor de proces, antreprenorilor de instalații și montatorilor industriali care execută rețele de tratare a apei, distribuție chimică și utilități.

Caracteristici tehnice

Este un fiting metric sub presiune cu două mufe, din policlorură de vinil neplastifiată, cu presiunea nominală definită la 20 grade C și redusă la temperaturi de lucru mai ridicate. Clasa de presiune depinde de diametru și de clasele SDR ale gamei, astfel încât tabelul de dimensiuni din pagină este cel care stabilește valoarea pentru fiecare variantă.

  • Material: policlorură de vinil neplastifiată (PVC-U), gri închis RAL 7011
  • Unghi: 45 grade, cu mufe egale pentru lipire la ambele capete
  • Interval dimensional: metric, de la d16 la d315 mm
  • Presiune nominală: până la PN16 la 20 grade C, în funcție de dimensiune
  • Temperatură: 0 până la 60 grade C, cu declasare a presiunii peste 20 grade C
  • Medii vehiculate: apă potabilă, ape uzate industriale, acizi, baze și soluții saline

Aplicații

Geometria la 45 grade realizează o deviere mai lină decât un fiting la 90 grade, reducând turbulențele locale, căderea de presiune și pierderile prin frecare și protejând pompele și echipamentele din aval de solicitări inutile. Utilizările curente includ dozarea și distribuția substanțelor chimice, stațiile de clorinare, tratarea apei municipale și industriale, circuitele de apă demineralizată, liniile de galvanizare și utilitățile tehnologice.

PVC-U are rezistență chimică ridicată la acizi, baze și soluții saline, nu corodează și nu formează depuneri interioare, astfel încât secțiunea de curgere se păstrează pe durate lungi de exploatare, iar fluidul vehiculat nu este modificat. Pentru acizii oxidanți neinhibați, rezistența chimică trebuie verificată înainte de prescrierea materialului.

Instalare și îmbinare

Îmbinarea se execută prin lipire prin mufare la dimensiuni metrice, rezultând o conexiune omogenă și etanșă, capabilă să preia vibrațiile instalației și loviturile de berbec. Capetele de țeavă se taie perpendicular, se teșesc și se curăță cu decapant Tangit KS, după care se aplică adeziv Tangit PVC-U, Tangit PVC-U Plus (fără tetrahidrofuran și ciclohexanonă) sau Tangit DTX, atunci când mediul este agresiv chimic.

Dispozitivele de teșire, cele de aliniere și tăietoarele de țeavă din aceeași gamă asigură o pregătire repetabilă a îmbinărilor, iar colierele și distanțierele KLIP-IT susțin conducta montată. Pastele de filet care atacă PVC-U trebuie evitate strict în instalație. BigWeld livrează acest fiting în calitate de distribuitor autorizat Georg Fischer în întreaga Europă, cu documentație tehnică și asistență la dimensionare.

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Cotul la 45 grade din PVC-U de la Georg Fischer (GF Piping Systems) schimbă direcția fluxului în rețele industriale sub presiune, cu pierderi hidraulice minime. Este livrat în seria metrică de la d16 la d315 mm, cu mufe pentru lipire la ambele capete și în nuanța gri închis RAL 7011. Fitingul se adresează inginerilor de proces, antreprenorilor de instalații și montatorilor industriali care execută rețele de tratare a apei, distribuție chimică și utilități.

Caracteristici tehnice

Este un fiting metric sub presiune cu două mufe, din policlorură de vinil neplastifiată, cu presiunea nominală definită la 20 grade C și redusă la temperaturi de lucru mai ridicate. Clasa de presiune depinde de diametru și de clasele SDR ale gamei, astfel încât tabelul de dimensiuni din pagină este cel care stabilește valoarea pentru fiecare variantă.

  • Material: policlorură de vinil neplastifiată (PVC-U), gri închis RAL 7011
  • Unghi: 45 grade, cu mufe egale pentru lipire la ambele capete
  • Interval dimensional: metric, de la d16 la d315 mm
  • Presiune nominală: până la PN16 la 20 grade C, în funcție de dimensiune
  • Temperatură: 0 până la 60 grade C, cu declasare a presiunii peste 20 grade C
  • Medii vehiculate: apă potabilă, ape uzate industriale, acizi, baze și soluții saline

Aplicații

Geometria la 45 grade realizează o deviere mai lină decât un fiting la 90 grade, reducând turbulențele locale, căderea de presiune și pierderile prin frecare și protejând pompele și echipamentele din aval de solicitări inutile. Utilizările curente includ dozarea și distribuția substanțelor chimice, stațiile de clorinare, tratarea apei municipale și industriale, circuitele de apă demineralizată, liniile de galvanizare și utilitățile tehnologice.

PVC-U are rezistență chimică ridicată la acizi, baze și soluții saline, nu corodează și nu formează depuneri interioare, astfel încât secțiunea de curgere se păstrează pe durate lungi de exploatare, iar fluidul vehiculat nu este modificat. Pentru acizii oxidanți neinhibați, rezistența chimică trebuie verificată înainte de prescrierea materialului.

Instalare și îmbinare

Îmbinarea se execută prin lipire prin mufare la dimensiuni metrice, rezultând o conexiune omogenă și etanșă, capabilă să preia vibrațiile instalației și loviturile de berbec. Capetele de țeavă se taie perpendicular, se teșesc și se curăță cu decapant Tangit KS, după care se aplică adeziv Tangit PVC-U, Tangit PVC-U Plus (fără tetrahidrofuran și ciclohexanonă) sau Tangit DTX, atunci când mediul este agresiv chimic.

Dispozitivele de teșire, cele de aliniere și tăietoarele de țeavă din aceeași gamă asigură o pregătire repetabilă a îmbinărilor, iar colierele și distanțierele KLIP-IT susțin conducta montată. Pastele de filet care atacă PVC-U trebuie evitate strict în instalație. BigWeld livrează acest fiting în calitate de distribuitor autorizat Georg Fischer în întreaga Europă, cu documentație tehnică și asistență la dimensionare.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 16 mm
RV0GYI160
Material: PVC-U
PN: 16 Bar
Buc. 6,47 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
RV0GYI200
Material: PVC-U
PN: 16 Bar
Buc. 5,51 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
RV0GYI250
Material: PVC-U
PN: 16 Bar
Buc. 6,74 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
RV0GYI320
Material: PVC-U
PN: 16 Bar
Buc. 8,68 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
RV0GYI400
Material: PVC-U
PN: 16 Bar
Buc. 11,72 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
RV0GYI500
Material: PVC-U
PN: 16 Bar
Buc. 13,92 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
RV0GYI630
Material: PVC-U
PN: 16 Bar
Buc. 23,68 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
RV0GYI750
Material: PVC-U
PN: 16 Bar
Buc. 40,22 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
RV0GYI900
Material: PVC-U
PN: 16 Bar
Buc. 55,88 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
RV0GYI910
Material: PVC-U
PN: 16 Bar
Buc. 119,05 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 125 mm
RV0GYI920
Material: PVC-U
PN: 16 Bar
Buc. 153,31 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 140 mm
RV0GYI930
Material: PVC-U
PN: 16 Bar
Buc. 258,36 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 160 mm
RV0GYI940
Material: PVC-U
PN: 16 Bar
Buc. 304,62 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 200 mm
RV0GYI960
Material: PVC-U
PN: 16 Bar
Buc. 541,77 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 225 mm
RV0GYI970
Material: PVC-U
PN: 16 Bar
Buc. 714,42 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 250 mm
RV0GYI980
Material: PVC-U
PN: 16 Bar
Buc. 1.841,98 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 315 mm
RV0GYI991
Material: PVC-U
PN: 16 Bar
Buc. 3.679,94 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: RV0GYI160
D: 16 mm
Livrare în 24h
6,47 RON / Buc.
Cod produs: RV0GYI200
D: 20 mm
Livrare în 24h
5,51 RON / Buc.
Cod produs: RV0GYI250
D: 25 mm
Livrare în 24h
6,74 RON / Buc.
Cod produs: RV0GYI320
D: 32 mm
Livrare în 24h
8,68 RON / Buc.
Cod produs: RV0GYI400
D: 40 mm
Livrare în 24h
11,72 RON / Buc.
Cod produs: RV0GYI500
D: 50 mm
Livrare în 24h
13,92 RON / Buc.
Cod produs: RV0GYI630
D: 63 mm
Livrare în 24h
23,68 RON / Buc.
Cod produs: RV0GYI750
D: 75 mm
Livrare în 24h
40,22 RON / Buc.
Cod produs: RV0GYI900
D: 90 mm
Livrare în 24h
55,88 RON / Buc.
Cod produs: RV0GYI910
D: 110 mm
Livrare în 24h
119,05 RON / Buc.
Cod produs: RV0GYI920
D: 125 mm
Livrare în 24h
153,31 RON / Buc.
Cod produs: RV0GYI930
D: 140 mm
Livrare în 24h
258,36 RON / Buc.
Cod produs: RV0GYI940
D: 160 mm
Livrare în 24h
304,62 RON / Buc.
Cod produs: RV0GYI960
D: 200 mm
Livrare în 24h
541,77 RON / Buc.
Cod produs: RV0GYI970
D: 225 mm
Livrare în 24h
714,42 RON / Buc.
Cod produs: RV0GYI980
D: 250 mm
Livrare în 24h
1.841,98 RON / Buc.
Cod produs: RV0GYI991
D: 315 mm
Livrare în 24h
3.679,94 RON / Buc.
