Colier de branșare cu autoperforare iJOINT 684C PP PN16

  Fisa Tehnica |   Catalog | Video Instructiuni

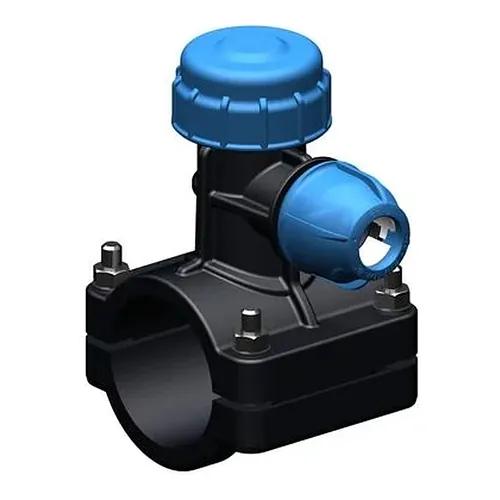

Colierul de branșare cu autoperforare Georg Fischer (GF Piping Systems) iJOINT 684C este un colier din polipropilenă cu freză integrată și priză de derivare prin compresiune, conceput pentru execuția branșamentelor sub presiune și extinderea rețelelor aflate în funcțiune pe conducte din polietilenă (PEHD PE80, PE100, PEX-a) și PVC-U. Presiunea nominală este PN16 (16 bar), intervalul de temperatură de lucru de la -10 grade C până la +45 grade C, iar gama acoperă conducte principale de la d63 la d160 mm, cu derivații de d25, d32, d40 și d63 mm.

Corpul, piulița și capacul de etanșare sunt injectate din polipropilenă copolimer de mare impact (PP-B) stabilizată UV, cu stabilitate la îmbătrânire conform ISO 9080, astfel încât fitingul rezistă la fisurare sub tensiune, la soluri agresive și la condițiile de pozare îngropată, fără rugină, depuneri sau coroziune galvanică pe traseul de preluare a eforturilor. Perforarea se execută cu freza integrată din alamă, care reține discul decupat și străpunge curat peretele conductei, fără oprirea alimentării și fără golirea magistralei de distribuție.

Etanșarea este asigurată de două bariere independente: o garnitură dublu profilată din EPDM de uz alimentar pe priza de derivare prin compresiune și o garnitură plată din NBR la interfața colier–conductă, la care se adaugă un inel O din NBR pe capacul frezei. Derivarea folosește principiul iJOINT de montaj prin împingere, țeava fiind introdusă fără demontarea piuliței, iar inelul de strângere din poliacetal (POM) mușcă în suprafața țevii, oferind rezistență ridicată la smulgere sub sarcini axiale și lovituri de berbec. Șuruburile și piulițele din oțel inoxidabil strâng uniform cele două semicoliere și mențin compresiunea completă fără deformarea peretelui conductei.

Agrementat pentru rețele de apă potabilă conform DVGW GW 335-B3, KIWA și ACS, modelul 684C se utilizează la branșamente de imobile și racorduri de serviciu, extinderi de rețea, sisteme de canalizare sub presiune, irigații agricole și linii temporare de ocolire, pe țeavă PEHD conform EN 12201 / ISO 4427 și țeavă PVC-U conform EN 1452. Este livrat în toată Europa de BigWeld, distribuitor autorizat Georg Fischer.
