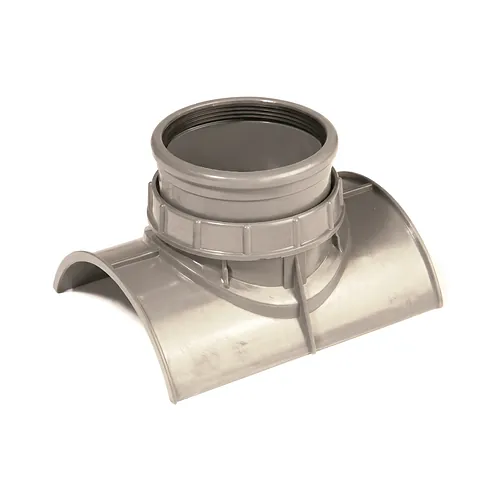

Colier de branșare mecanic PVC-U d250-500mm x d160mm 90 grade

  Fișă tehnică (PDF)

Colierul de branșare mecanic PVC-U d250-500mm x d160mm 90 grade oferă o soluție tehnică sigură pentru realizarea racordurilor pe colectoare magistrale de canalizare gravitațională, fără oprirea fluxului sau secționarea conductei principale. Conceput pentru ingineri de rețele edilitare, antreprenori de infrastructură și instalatori, acest fiting mecanic permite conectarea unei linii laterale de d160 mm la un unghi de 90 grade pe colectoare cu diametre exterioare între d250 mm și d500 mm.

Caracteristici tehnice

Acest colier de branșare mecanic realizează o racordare laterală perpendiculară rigidă, menținând intactă rigiditatea inelară și capacitatea portantă a colectorului principal de canalizare.

• Compatibilitate conductă magistrală: diametre exterioare de d250 mm, d315 mm, d400 mm și d500 mm
• Configurație racord de derivație: mufă d160 mm orientată la unghi de 90 grade
• Dimensiuni constructive de derivație: înălțime mufă H = 116 mm și lățime guler A = 168 mm
• Regim termic de exploatare: debit continuu de lichid până la 40 grade Celsius, cu vârfuri de scurtă durată până la 60 grade Celsius
• Rezistență la efluenți chimici: ape uzate menajere și pluviale agresive în intervalul de pH 2 până la pH 12

Materiale și standarde

Fabricat din policlorură de vinil neplastifiată, ansamblul colierului include elemente de etanșare elastomerică profilată pentru rețele îngropate de canalizare. Corpul dens din PVC-U asigură o rezistență mecanică ridicată, iar garniturile din elastomer garantează o barieră hidrostatică sigură.

Produsul este destinat sistemelor gravitaționale îngropate în conformitate cu standardul SR EN 1401-1, având garnituri conforme cu cerințele EN 681-1 pentru transportul apelor menajere și meteorice în aria de aplicare U.

Instalare și îmbinare

Montajul se realizează direct pe conducta magistrală fără presiune, eliminând necesitatea secționării colectorului sau săpăturilor extinse sub patul de pozare. Se execută un orificiu circular de carotare calibrat la 160 mm sau 168 mm în peretele conductei purtătoare.

Fitingul este introdus în orificiu și strâns ferm din exterior cu ajutorul unei chei de montaj dedicate pentru coliere mecanice. Mecanismul intern de compresie presează garnitura din elastomer direct pe peretele conductei gazdă, realizând o îmbinare etanșă imediată, rezistentă la tasări de teren și solicitări ciclice.
