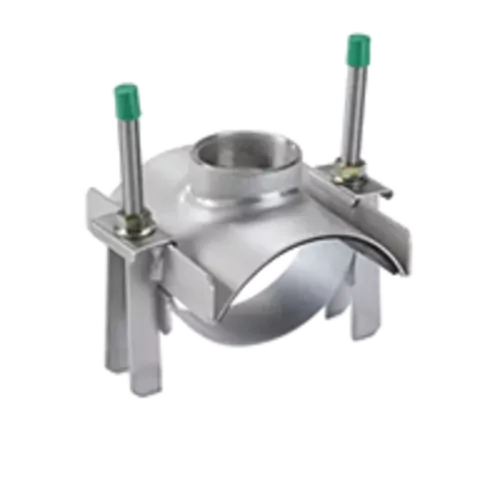

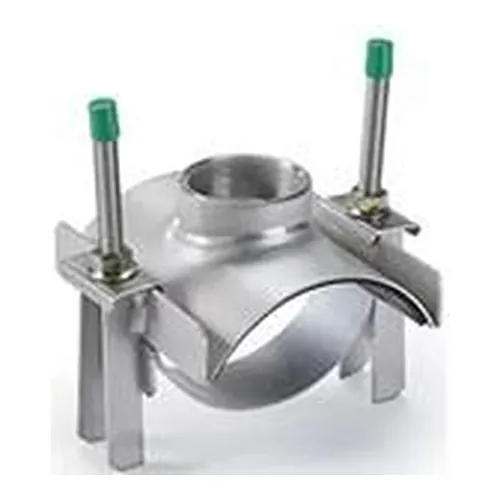

Colier de branșare Multi/Clamp FI 2" inox AISI 304

  Fisa Tehnica |   Catalog

Colierul de branșare Georg Fischer Multi/Clamp FI 2" realizează o derivație filetată pe conducte rigide, fără întreruperea conductei principale. Corpul, șuruburile și urechile de strângere sunt executate integral din oțel inoxidabil austenitic AISI 304 pasivat, pe o linie dedicată exclusiv inoxului, cu sudură robotizată, astfel încât coroziunea de contact este exclusă. Filetul interior Rp 2" (FI 2"), prelucrat de precizie, preia racorduri secundare, robineți de izolare și aparate de măsură, iar ansamblul are presiunea nominală de 16 Bar pentru rețele de distribuție apă și gaz.

Etanșarea este asigurată de o garnitură profilată tip fagure. Garnitura standard din NBR este conformă cu EN 682 și lucrează între -10 grade și +70 grade Celsius, iar varianta din EPDM conform EN 681-1 este disponibilă la cerere pentru apă potabilă, între -10 grade și +55 grade Celsius. Strângerea uniformă a șuruburilor menține garnitura sub compresiune constantă la cicluri termice și mecanice. Colierul se livrează în opt domenii de strângere, care acoperă diametre exterioare de conductă de la 108 mm până la 289 mm; în varianta standard, semicochilia inferioară se livrează fără garnitură, aceasta fiind disponibilă la cerere.

Utilizarea este limitată la materiale rigide de conductă — oțel, fontă ductilă, fontă cenușie și azbociment (AC) — în montaj suprateran sau îngropat. Modelele cu șuruburi de strângere nu sunt adecvate pentru țevi termoplastice. Pentru regimul de lucru pe gaz, parametrii de exploatare se confirmă cu Georg Fischer Waga. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează gama Multi/Clamp cu documentație tehnică completă.

• Gama: Georg Fischer Multi/Clamp Saddle Studs
• Racord de ramificație: filet interior Rp 2" (FI 2")
• Presiune nominală: 16 Bar (apă / gaz)
• Corp, șuruburi și urechi: inox AISI 304 pasivat
• Garnitură: NBR conform EN 682, EPDM conform EN 681-1 la cerere
• Temperatură de lucru: -10 până la +70 grade Celsius (NBR), -10 până la +55 grade Celsius (EPDM)
• Domeniu de strângere: diametru exterior conductă 108 mm - 289 mm
• Conducte compatibile: oțel, fontă ductilă, fontă cenușie, azbociment
