Colier de branșare inox AISI 304 FI 1/2" PN16

  Fisa Tehnica |   Catalog

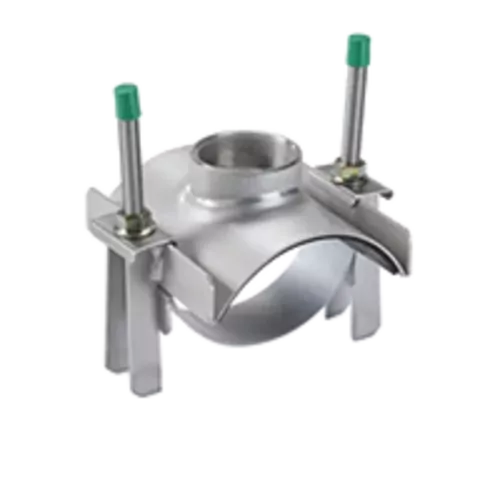

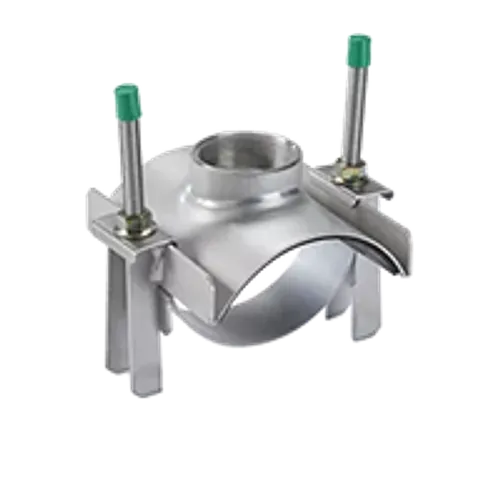

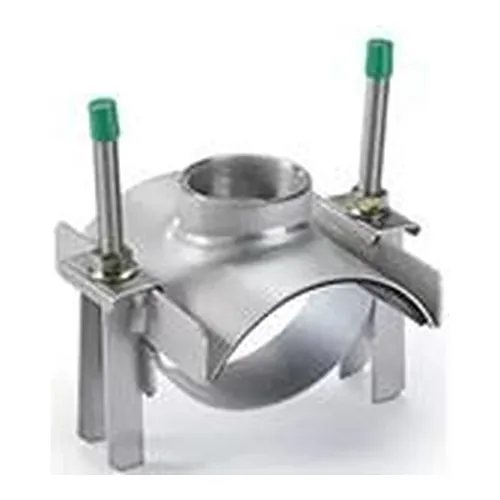

Colierul de branșare Multi/Clamp Saddle Studs FI 1/2" este un colier din inox din gama Georg Fischer (GF Piping Systems) Multi/Clamp, folosit pentru realizarea unei derivații filetate pe o conductă existentă, fără scoaterea acesteia din funcțiune. Ieșirea cu filet interior 1/2" primește un robinet de concesie, un robinet de serviciu sau un fiting filetat, astfel încât conducta poate fi perforată sub presiune după montarea colierului și verificarea îmbinării. Presiunea nominală este de 16 bar pe apă, iar colierul este admis atât pentru montaj suprateran, cât și îngropat.

Corpul, banda și urechile de strângere sunt executate standard din oțel inoxidabil AISI 304 / A2, varianta AISI 316 fiind disponibilă la cerere pentru soluri și ape agresive. Etanșarea se face cu garnitură NBR conform EN 682, pentru apă și gaz, în intervalul -10 grade până la +70 grade; la cerere se livrează garnitură EPDM conform EN 681-1, pentru apă potabilă, între -10 grade și +55 grade. Toate componentele sunt fabricate într-un mediu de producție dedicat exclusiv inoxului, care exclude coroziunea de contact, sunt sudate robotizat și complet pasivizate, de unde și comportarea bună în timp la montaj îngropat. Pentru presiunile de lucru pe gaz, confirmați aplicația cu Georg Fischer.

Colierul este destinat conductelor din fontă ductilă, fontă cenușie, oțel și azbociment; modelul Saddle Studs nu este indicat pentru țevi din material plastic. Semicochilia inferioară se livrează standard fără garnitură, iar varianta cu garnitură se poate comanda la cerere. Sunt disponibile zece domenii de strângere, care acoperă diametre exterioare măsurate de la 68 mm până la 289 mm – alegeți domeniul în care se încadrează diametrul exterior real, curățați suprafața țevii și strângeți uniform piulițele înainte de perforare.

• Ieșire: filet interior 1/2"
• Presiune nominală: 16 bar (apă)
• Piese metalice: inox AISI 304 / A2; AISI 316 la cerere
• Garnitură: NBR standard, EPDM la cerere
• Domenii de strângere: zece mărimi, 68 mm – 289 mm diametru exterior
• Utilizare: suprateran și îngropat, branșare sub presiune

Livrat de BigWeld, distribuitor autorizat Georg Fischer.
