Aparat de sudură cap la cap GF 800 - 1000 - 1200

  Fisa Tehnica |   Catalog | Video Instructiuni

Seria Georg Fischer GF 800 - 1000 - 1200 cuprinde aparate hidraulice de sudură cap la cap destinate îmbinării sistemelor de conducte sub presiune din PEHD și PP, în tranșee și pe șantiere solicitante. Gama acoperă tubulatura termoplastică de diametru mare, de la d 500 mm la d 1200 mm, prin trei configurații: GF 800 pentru d 500 mm - d 800 mm, GF 1000 pentru d 630 mm - d 1000 mm și GF 1200 pentru d 710 mm - d 1200 mm. Presiunea hidraulică de lucru ajunge la 200 bar și asigură solicitările axiale necesare pentru îmbinări omogene, de integritate ridicată.

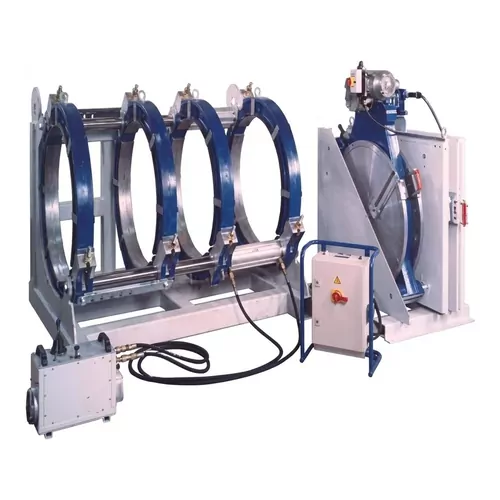

Fiecare aparat este construit în jurul unui cadru de bază din aluminiu, rigid și rezistent la deformare, care preia solicitările de torsiune și de compresiune din etapele de strângere și de formare a cordonului de sudură. Șasiul are o înclinare de 45 grade, oferind operatorului vizibilitate directă și acces nerestricționat în zona de îmbinare, inclusiv în șanțuri înguste sau excavații adânci. Prinderea se face cu patru cleme, a treia fiind mobilă pentru alinierea rapidă și fixarea rigidă a curbelor segmentate, coturilor, teurilor și fitingurilor cu ștuț scurt, fără scule auxiliare. Construcția din aluminiu menține rigiditatea structurală și o greutate adecvată manipulării pe șantier.

Controlul hidraulic este asigurat de o unitate electrohidraulică de înaltă performanță, cu reglaj prin manetă de comandă. Acumulatorul hidraulic integrat menține egalizarea continuă a presiunii pe durata fazelor de încălzire și răcire, compensând contracția termică și variațiile hidraulice. Prelucrarea capetelor de conductă se execută cu un rindeluitor electric paralel, echipat cu microîntrerupător de siguranță care împiedică pornirea accidentală atunci când este scos din șasiul de ghidare.

• Interval de diametre: d 500 mm - d 1200 mm (GF 800: d 500-800 mm; GF 1000: d 630-1000 mm; GF 1200: d 710-1200 mm)
• Materiale sudate: conducte sub presiune din PEHD și PP
• Presiune hidraulică de lucru: până la 200 bar
• Cadru: aluminiu, șasiu înclinat la 45 grade
• Prindere: patru cleme, a treia mobilă pentru fitinguri
