Aparat de sudură cap la cap Georg Fischer GF 1600 d1000-1600 mm

  Fisa Tehnica |   Catalog | Video Instructiuni

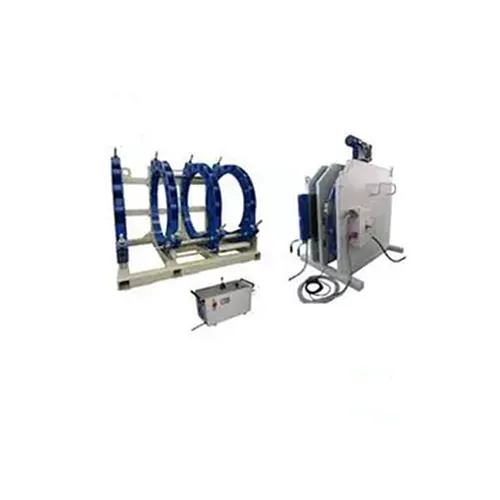

Aparatul de sudură cap la cap Georg Fischer GF 1600 este un echipament hidraulic destinat îmbinării de înaltă precizie a conductelor și fitingurilor sub presiune din polietilenă (PEHD) și polipropilenă (PP), acoperind gama de la d1000 mm până la d1600 mm. Este conceput pentru rețele edilitare, distribuție de apă, infrastructură industrială și montaj de conducte în tranșee deschise, unde integritatea îmbinării și repetabilitatea parametrilor de sudură trebuie menținute în condiții dificile de șantier.

Batiul de bază este construit pe un cadru rigid din aluminiu, fără distorsiuni mecanice, înclinat la 45 grade, ceea ce îmbunătățește ergonomia sudorului, vizibilitatea alinierii țevilor și accesul în săpături înguste. Configurația cu patru bacuri este adaptabilă: clema exterioară se poate demonta pentru sudarea în spații restrânse sau pentru fixarea fitingurilor cu capete scurte, a adaptoarelor de flanșă și a teurilor. Fixarea și alinierea rămân rigide pe durata etapelor de preîncălzire, sudare și răcire, eliminând deplasările axiale.

Acționarea este asigurată de o unitate hidraulică ce lucrează la presiuni de până la 200 bar, comandată fin printr-o manetă de comandă pentru reglarea cursei cilindrilor și a presiunii de strângere. Un acumulator hidraulic integrat menține presiunea constantă pe toată durata etapei de răcire, compensând contracția termică fără pierderi de presiune. Partea electrică este coordonată de un tablou de comandă centralizat care gestionează circuitele funcționale și de siguranță, cu o putere totală instalată de 55000 W (55 kW) la alimentare trifazată de 400 V.

Prelucrarea capetelor de țeavă se realizează cu o rindea electrică paralelă robustă, cu cuțite reversibile pe ambele fețe și microîntrerupător mecanic de siguranță care împiedică pornirea accidentală în afara batiului. Plita termică asigură control electronic al temperaturii pe întreaga suprafață de sudare și este protejată cu un strat durabil antiaderent din PTFE, puterea de încălzire fiind de 47000 W (47 kW). Echipament livrat de BigWeld, distribuitor autorizat Georg Fischer.
