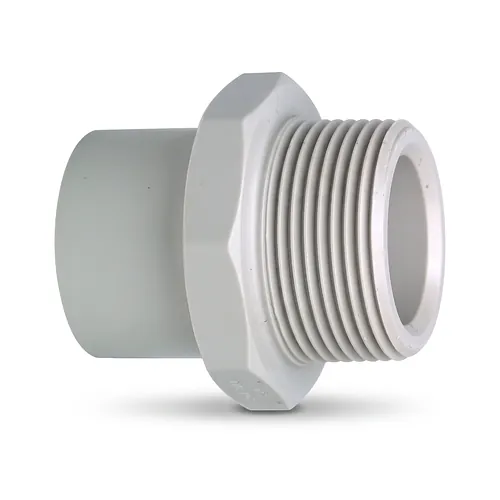

Niplu de tranziție PROGEF PP-H d16-d63 PN10

Niplu de tranziție PROGEF PP-H d16-d63 PN10

Material: PP-H SDR: 10 bar

  Fișă tehnică (PDF)

Niplul de tranziție Georg Fischer PROGEF Standard este un fiting termoplastic proiectat pentru conectarea directă a conductelor metrice din polipropilenă îmbinate prin lipire prin mufare la echipamente, robineți sau instrumente prevăzute cu racorduri filetate NPT mamă. Fabricat din polipropilenă homopolimer beta-PP-H de înaltă performanță, acest racord robust integrează un capăt lis metric și un filet exterior conic NPT, fiind dimensionat pentru o presiune de lucru PN10 (10 bar la 20 grade C) pentru diametre între d16 și d63 mm.

Caracteristici tehnice

Niplul de tranziție PROGEF PP-H asigură o trecere sigură, rezistentă la presiune, între rețelele metrice îmbinate prin lipire prin mufare și echipamentele cu filet interior NPT, funcționând la o presiune nominală de PN10 (10 bar) la 20 grade C. Geometria sa precisă garantează o compatibilitate completă cu sistemele de conducte din polipropilenă SDR 11.

Principalele specificații tehnice includ:

  • Presiune nominală: PN10 (10 bar) la 20 grade C pentru toate dimensiunile din gamă.
  • Gamă dimensională: Diametre exterioare metrice de la d16 mm până la d63 mm cu filete exterioare NPT între 3/8" și 2".
  • Standard de fabricație: Conformitate cu norma EN ISO 15494 pentru sisteme de conducte termoplastice sub presiune.
  • Raport dimensional: Configurație SDR 11 optimizată pentru circuite industriale de fluide de proces.
  • Secțiune interioară: Suprafață hidraulică netedă ce previne depunerile de calcar și reduce căderile de presiune.

Materiale și standarde

Fiecare niplu de tranziție este produs de Georg Fischer din beta-PP-H (polipropilenă homopolimer) cu o rezistență minimă necesară (MRS) de 10 MPa. Această structură semicristalină specială oferă o rezistență chimică excelentă și o stabilitate termică ridicată comparativ cu polipropilena standard.

Materialul prezintă o compatibilitate deosebită cu acizii anorganici, bazele, soluțiile saline și efluenții industriali corozivi, fiind recomandat pentru linii de dozare chimică, circuite de apă demineralizată și stații de tratare a apelor uzate. Certificat conform standardului EN ISO 15494, compusul beta-PP-H păstrează o rezistență ridicată la impact și asigură o durată de exploatare proiectată de până la 25 de ani în condiții industriale continue.

Instalare și îmbinare

Montajul se realizează prin lipire prin mufare pe capătul lis metric și prin înfiletare mecanică pe racordul exterior NPT. Această configurație hibridă garantează o îmbinare omogenă, inseparabilă pe conducta de proces, permițând conectarea directă și demontabilă la robineți sau senzori industriali.

Procedeul de lipire prin mufare trebuie executat cu matrițe și aparate de sudură adecvate, respectând timpii de încălzire și răcire indicați de producător. Pentru racordul filetat NPT conic, se recomandă etanșarea cu bandă PTFE adecvată, fără a aplica un cuplu excesiv care ar putea suprasolicita filetul din plastic. În calitate de distribuitor autorizat Georg Fischer, BigWeld oferă suport tehnic complet și componente originale pentru instalații industriale conforme.

  Fișă tehnică (PDF)

Niplul de tranziție Georg Fischer PROGEF Standard este un fiting termoplastic proiectat pentru conectarea directă a conductelor metrice din polipropilenă îmbinate prin lipire prin mufare la echipamente, robineți sau instrumente prevăzute cu racorduri filetate NPT mamă. Fabricat din polipropilenă homopolimer beta-PP-H de înaltă performanță, acest racord robust integrează un capăt lis metric și un filet exterior conic NPT, fiind dimensionat pentru o presiune de lucru PN10 (10 bar la 20 grade C) pentru diametre între d16 și d63 mm.

Caracteristici tehnice

Niplul de tranziție PROGEF PP-H asigură o trecere sigură, rezistentă la presiune, între rețelele metrice îmbinate prin lipire prin mufare și echipamentele cu filet interior NPT, funcționând la o presiune nominală de PN10 (10 bar) la 20 grade C. Geometria sa precisă garantează o compatibilitate completă cu sistemele de conducte din polipropilenă SDR 11.

Principalele specificații tehnice includ:

  • Presiune nominală: PN10 (10 bar) la 20 grade C pentru toate dimensiunile din gamă.
  • Gamă dimensională: Diametre exterioare metrice de la d16 mm până la d63 mm cu filete exterioare NPT între 3/8" și 2".
  • Standard de fabricație: Conformitate cu norma EN ISO 15494 pentru sisteme de conducte termoplastice sub presiune.
  • Raport dimensional: Configurație SDR 11 optimizată pentru circuite industriale de fluide de proces.
  • Secțiune interioară: Suprafață hidraulică netedă ce previne depunerile de calcar și reduce căderile de presiune.

Materiale și standarde

Fiecare niplu de tranziție este produs de Georg Fischer din beta-PP-H (polipropilenă homopolimer) cu o rezistență minimă necesară (MRS) de 10 MPa. Această structură semicristalină specială oferă o rezistență chimică excelentă și o stabilitate termică ridicată comparativ cu polipropilena standard.

Materialul prezintă o compatibilitate deosebită cu acizii anorganici, bazele, soluțiile saline și efluenții industriali corozivi, fiind recomandat pentru linii de dozare chimică, circuite de apă demineralizată și stații de tratare a apelor uzate. Certificat conform standardului EN ISO 15494, compusul beta-PP-H păstrează o rezistență ridicată la impact și asigură o durată de exploatare proiectată de până la 25 de ani în condiții industriale continue.

Instalare și îmbinare

Montajul se realizează prin lipire prin mufare pe capătul lis metric și prin înfiletare mecanică pe racordul exterior NPT. Această configurație hibridă garantează o îmbinare omogenă, inseparabilă pe conducta de proces, permițând conectarea directă și demontabilă la robineți sau senzori industriali.

Procedeul de lipire prin mufare trebuie executat cu matrițe și aparate de sudură adecvate, respectând timpii de încălzire și răcire indicați de producător. Pentru racordul filetat NPT conic, se recomandă etanșarea cu bandă PTFE adecvată, fără a aplica un cuplu excesiv care ar putea suprasolicita filetul din plastic. În calitate de distribuitor autorizat Georg Fischer, BigWeld oferă suport tehnic complet și componente originale pentru instalații industriale conforme.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 16 mm
Filet 3/8"
727914555
Material: PP-H
SDR: 10 bar
Buc. 51,40 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Filet 1/2"
727914556
Material: PP-H
SDR: 10 bar
Buc. 51,40 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Filet 3/4"
727914557
Material: PP-H
SDR: 10 bar
Buc. 58,25 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Filet 1"
727914558
Material: PP-H
SDR: 10 bar
Buc. 79,19 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Filet 1 1/4"
727914559
Material: PP-H
SDR: 10 bar
Buc. 170,55 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Filet 1 1/2"
727914560
Material: PP-H
SDR: 10 bar
Buc. 183,25 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Filet 2"
727914561
Material: PP-H
SDR: 10 bar
Buc. 254,71 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 727914555
D: 16 mm
Filet: 3/8"
Livrare în 24h
51,40 RON / Buc.
Cod produs: 727914556
D: 20 mm
Filet: 1/2"
Livrare în 24h
51,40 RON / Buc.
Cod produs: 727914557
D: 25 mm
Filet: 3/4"
Livrare în 24h
58,25 RON / Buc.
Cod produs: 727914558
D: 32 mm
Filet: 1"
Livrare în 24h
79,19 RON / Buc.
Cod produs: 727914559
D: 40 mm
Filet: 1 1/4"
Livrare în 24h
170,55 RON / Buc.
Cod produs: 727914560
D: 50 mm
Filet: 1 1/2"
Livrare în 24h
183,25 RON / Buc.
Cod produs: 727914561
D: 63 mm
Filet: 2"
Livrare în 24h
254,71 RON / Buc.
