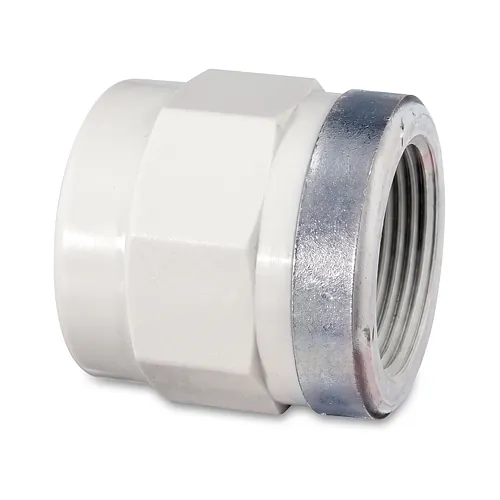

Tranziție PP-H PROGEF d20-63 PN10 filet interior NPT

Tranziție PP-H PROGEF d20-63 PN10 filet interior NPT

Material: PP-H PN: 10

  Fișă tehnică (PDF)

Piesa de tranziție Georg Fischer PROGEF Standard asigură o trecere sigură între conductele metrice asamblate prin lipire prin mufare și racordurile cu filet interior conic NPT. Proiectată pentru rețele de la d20 până la d63 mm cu filete între 1/2" și 2", această piesă este destinată distribuției de substanțe chimice industriale, stațiilor de tratare a apei, instalațiilor de dozare și circuitelor de răcire de proces unde traseele termoplastice se conectează la robineți, senzori sau echipamente cu filet exterior NPT.

Materiale și standarde

Piesa de tranziție este injectată din polipropilenă homopolimer beta-nucleată (beta-PP-H) pentru a oferi o rezistență chimică ridicată și o durabilitate mecanică excelentă. Fabricată conform standardului EN ISO 15494, piesa asigură o rezistență superioară la fisurarea sub tensiune și la degradarea chimică provocată de fluide industriale agresive.

Materialul beta-PP-H oferă o compatibilitate remarcabilă cu săruri anorganice, acizi minerali și baze caustice. Piesa își menține rezistența ridicată la impact într-un interval de temperatură de funcționare cuprins între 0 și 80 grade Celsius, garantând o funcționare sigură sub expunere chimică continuă. Profilul conic NPT respectă cu strictețe specificațiile ANSI/ASME B1.20.1, facilitând o aliniere exactă cu fitingurile standardizate cu filet exterior și protejând etanșeitatea îmbinării.

Caracteristici tehnice

Proiectată cu o geometrie a peretelui SDR 11, piesa suportă o presiune nominală de lucru PN10 (10 bar la 20 grade Celsius). Inelul metalic integrat previne deformările cauzate de solicitările circumferențiale la strângerea componentelor filetate.

Principalele caracteristici tehnice ale piesei de tranziție PROGEF PP-H includ:

  • Presiune nominală: PN10 (10 bar pentru apă la 20 grade Celsius), cu o durată de viață proiectată de 25 de ani.
  • Gamă dimensională: Diametre metrice pentru lipire prin mufare d20 până la d63 mm cu filet interior NPT de la 1/2" la 2".
  • Inel de ranforsare: Colier montat din fabrică din oțel inoxidabil A2 pentru a prelua tensiunile radiale și a preveni fisurarea.
  • Standarde aplicabile: Conformitate cu EN ISO 15494 pentru termoplastice sub presiune și ANSI/ASME B1.20.1 pentru filete NPT.
  • Domeniu de temperatură: Stabilitate operațională și rezistență mecanică la impact între 0 și 80 grade Celsius.

Instalare și îmbinare

Conectarea piesei impune o lipire prin mufare cu scule încălzite pe capătul metric și o asamblare filetată controlată pe conexiunea NPT. Procedeul de fuziune termică creează o legătură moleculară omogenă și permanentă, eliminând orice risc mecanic de scurgere.

Îmbinarea prin mufare trebuie realizată utilizând aparate de sudură calibrate, respectând timpii recomandați de încălzire și adâncimile de inserție pentru PP-H. La racordul filetat, inelul exterior din oțel inoxidabil A2 absoarbe solicitările radiale generate la înșurubarea filetului exterior conic NPT, prevenind fisurarea longitudinală, deformarea prin fluaj și ruperea la suprastrângere pe termen lung. Se recomandă etanșarea filetului cu bandă PTFE adecvată sau paste compatibile la montajul pieselor din plastic sau metal. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează gama completă PROGEF Standard în toată Europa.

  Fișă tehnică (PDF)

Piesa de tranziție Georg Fischer PROGEF Standard asigură o trecere sigură între conductele metrice asamblate prin lipire prin mufare și racordurile cu filet interior conic NPT. Proiectată pentru rețele de la d20 până la d63 mm cu filete între 1/2" și 2", această piesă este destinată distribuției de substanțe chimice industriale, stațiilor de tratare a apei, instalațiilor de dozare și circuitelor de răcire de proces unde traseele termoplastice se conectează la robineți, senzori sau echipamente cu filet exterior NPT.

Materiale și standarde

Piesa de tranziție este injectată din polipropilenă homopolimer beta-nucleată (beta-PP-H) pentru a oferi o rezistență chimică ridicată și o durabilitate mecanică excelentă. Fabricată conform standardului EN ISO 15494, piesa asigură o rezistență superioară la fisurarea sub tensiune și la degradarea chimică provocată de fluide industriale agresive.

Materialul beta-PP-H oferă o compatibilitate remarcabilă cu săruri anorganice, acizi minerali și baze caustice. Piesa își menține rezistența ridicată la impact într-un interval de temperatură de funcționare cuprins între 0 și 80 grade Celsius, garantând o funcționare sigură sub expunere chimică continuă. Profilul conic NPT respectă cu strictețe specificațiile ANSI/ASME B1.20.1, facilitând o aliniere exactă cu fitingurile standardizate cu filet exterior și protejând etanșeitatea îmbinării.

Caracteristici tehnice

Proiectată cu o geometrie a peretelui SDR 11, piesa suportă o presiune nominală de lucru PN10 (10 bar la 20 grade Celsius). Inelul metalic integrat previne deformările cauzate de solicitările circumferențiale la strângerea componentelor filetate.

Principalele caracteristici tehnice ale piesei de tranziție PROGEF PP-H includ:

  • Presiune nominală: PN10 (10 bar pentru apă la 20 grade Celsius), cu o durată de viață proiectată de 25 de ani.
  • Gamă dimensională: Diametre metrice pentru lipire prin mufare d20 până la d63 mm cu filet interior NPT de la 1/2" la 2".
  • Inel de ranforsare: Colier montat din fabrică din oțel inoxidabil A2 pentru a prelua tensiunile radiale și a preveni fisurarea.
  • Standarde aplicabile: Conformitate cu EN ISO 15494 pentru termoplastice sub presiune și ANSI/ASME B1.20.1 pentru filete NPT.
  • Domeniu de temperatură: Stabilitate operațională și rezistență mecanică la impact între 0 și 80 grade Celsius.

Instalare și îmbinare

Conectarea piesei impune o lipire prin mufare cu scule încălzite pe capătul metric și o asamblare filetată controlată pe conexiunea NPT. Procedeul de fuziune termică creează o legătură moleculară omogenă și permanentă, eliminând orice risc mecanic de scurgere.

Îmbinarea prin mufare trebuie realizată utilizând aparate de sudură calibrate, respectând timpii recomandați de încălzire și adâncimile de inserție pentru PP-H. La racordul filetat, inelul exterior din oțel inoxidabil A2 absoarbe solicitările radiale generate la înșurubarea filetului exterior conic NPT, prevenind fisurarea longitudinală, deformarea prin fluaj și ruperea la suprastrângere pe termen lung. Se recomandă etanșarea filetului cu bandă PTFE adecvată sau paste compatibile la montajul pieselor din plastic sau metal. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează gama completă PROGEF Standard în toată Europa.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 20 mm
Filet 1/2"
727914266
Material: PP-H
PN: 10
Buc. 44,25 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Filet 3/4"
727914267
Material: PP-H
PN: 10
Buc. 54,35 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Filet 1"
727914268
Material: PP-H
PN: 10
Buc. 68,10 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Filet 1 1/4"
727914269
Material: PP-H
PN: 10
Buc. 82,45 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Filet 1 1/2"
727914270
Material: PP-H
PN: 10
Buc. 137,40 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Filet 2"
727914271
Material: PP-H
PN: 10
Buc. 170,55 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 727914266
D: 20 mm
Filet: 1/2"
Livrare în 24h
44,25 RON / Buc.
Cod produs: 727914267
D: 25 mm
Filet: 3/4"
Livrare în 24h
54,35 RON / Buc.
Cod produs: 727914268
D: 32 mm
Filet: 1"
Livrare în 24h
68,10 RON / Buc.
Cod produs: 727914269
D: 40 mm
Filet: 1 1/4"
Livrare în 24h
82,45 RON / Buc.
Cod produs: 727914270
D: 50 mm
Filet: 1 1/2"
Livrare în 24h
137,40 RON / Buc.
Cod produs: 727914271
D: 63 mm
Filet: 2"
Livrare în 24h
170,55 RON / Buc.
