Teu 90 grade egal PEHD PE100 SDR11 injectat pentru conducte

Teu 90 grade egal PEHD PE100 SDR11 d20-d800

Material: Polietilena PN: 16 Bar SDR: 11

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

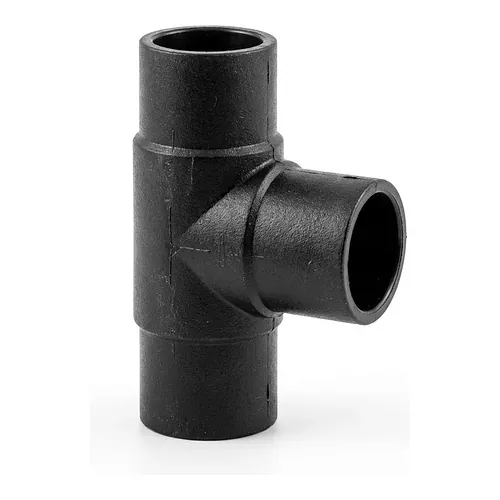

Teul egal 90 grade ELGEF Plus de la Georg Fischer este un fiting de ramificație din PE100 proiectat pentru rețele sub presiune de apă, gaze și fluide industriale. Fabricat cu capete alungite drepte acoperind diametre de la d20 până la d800 mm în clasa SDR 11, acest fiting asigură realizarea ramificațiilor perpendiculare fiabile în conducte magistrale. Geometria cu capăt lung permite atât sudura cap la cap, cât și asamblarea prin mufe electrofuziune în șanț sau atelier.

Caracteristici tehnice

Acest teu egal este dimensionat pentru o presiune nominală de 16 bar pentru apă și 10 bar pentru gaz în gama SDR 11. Capetele drepte alungite oferă o zonă cilindrică generoasă pentru prinderea în bacurile mașinii de sudură cap la cap sau montarea mufelor de electrofuziune.

  • Gama dimensională: d20 mm până la d800 mm (DN15 până la DN800)
  • Presiune nominală: 16 bar apă / 10 bar gaz în varianta SDR 11
  • Grosime de perete: s1 între 3,0 mm (d20) și 72,6 mm (d800)
  • Execuție capete: Versiune lungă (L de la 52 mm până la 450 mm) pentru fixare și sudură
  • Proces de fabricație: Injectat până la d630; dimensiunile d710 și d800 sunt prelucrate din țeavă sudată

Cotele de gabarit respectă seria lungă standardizată, cu lungimi totale z de la 150 mm la 1780 mm și cote de ramificație z1 de la 75 mm la 890 mm. Pentru cerințe specifice de rețea, diametrele d140 și d160 sunt disponibile și în versiunea SDR 17, dimensionate pentru 10 bar apă și 5 bar gaz.

Materiale și standarde

Fabricat integral din rășină virgină PE100 aprobată de asociația PE100+, corpul teului garantează o rezistență excelentă la propagarea fisurilor și o durată îndelungată de exploatare. Fiecare piesă include marcaje permanente în relief pentru identificarea clară a lotului, dimensiunilor și clasei de presiune după instalare.

Fitingurile ELGEF Plus sunt conforme cu cerințele EN 12201-1 pentru transportul apei potabile și EN 1555-3 pentru rețele de distribuție a gazelor combustibile. Certificările cuprind agremente DVGW, SVGW, KIWA și aprobare FM 1613 la PN 15 pentru diametrele d90–d315. Producția este certificată ISO 9001 și ISO 14001, cu încercări mecanice efectuate în laboratorul acreditat ISO/IEC 17025 din Schaffhausen.

Instalare și îmbinare

Piesa este optimizată pentru sudură cap la cap conform procedurilor standardizate sau pentru conectare prin mufe electrofuziune în spații înguste de lucru. Lungimea capetelor protejează zona centrală de ramificație împotriva tensiunilor termice și mecanice apărute în timpul sudurii.

BigWeld este distribuitor autorizat Georg Fischer și livrează teul egal ELGEF Plus alături de conducte din PEHD PE100, reducții, coturi și accesorii de sudură pe întreg teritoriul european.

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Teul egal 90 grade ELGEF Plus de la Georg Fischer este un fiting de ramificație din PE100 proiectat pentru rețele sub presiune de apă, gaze și fluide industriale. Fabricat cu capete alungite drepte acoperind diametre de la d20 până la d800 mm în clasa SDR 11, acest fiting asigură realizarea ramificațiilor perpendiculare fiabile în conducte magistrale. Geometria cu capăt lung permite atât sudura cap la cap, cât și asamblarea prin mufe electrofuziune în șanț sau atelier.

Caracteristici tehnice

Acest teu egal este dimensionat pentru o presiune nominală de 16 bar pentru apă și 10 bar pentru gaz în gama SDR 11. Capetele drepte alungite oferă o zonă cilindrică generoasă pentru prinderea în bacurile mașinii de sudură cap la cap sau montarea mufelor de electrofuziune.

  • Gama dimensională: d20 mm până la d800 mm (DN15 până la DN800)
  • Presiune nominală: 16 bar apă / 10 bar gaz în varianta SDR 11
  • Grosime de perete: s1 între 3,0 mm (d20) și 72,6 mm (d800)
  • Execuție capete: Versiune lungă (L de la 52 mm până la 450 mm) pentru fixare și sudură
  • Proces de fabricație: Injectat până la d630; dimensiunile d710 și d800 sunt prelucrate din țeavă sudată

Cotele de gabarit respectă seria lungă standardizată, cu lungimi totale z de la 150 mm la 1780 mm și cote de ramificație z1 de la 75 mm la 890 mm. Pentru cerințe specifice de rețea, diametrele d140 și d160 sunt disponibile și în versiunea SDR 17, dimensionate pentru 10 bar apă și 5 bar gaz.

Materiale și standarde

Fabricat integral din rășină virgină PE100 aprobată de asociația PE100+, corpul teului garantează o rezistență excelentă la propagarea fisurilor și o durată îndelungată de exploatare. Fiecare piesă include marcaje permanente în relief pentru identificarea clară a lotului, dimensiunilor și clasei de presiune după instalare.

Fitingurile ELGEF Plus sunt conforme cu cerințele EN 12201-1 pentru transportul apei potabile și EN 1555-3 pentru rețele de distribuție a gazelor combustibile. Certificările cuprind agremente DVGW, SVGW, KIWA și aprobare FM 1613 la PN 15 pentru diametrele d90–d315. Producția este certificată ISO 9001 și ISO 14001, cu încercări mecanice efectuate în laboratorul acreditat ISO/IEC 17025 din Schaffhausen.

Instalare și îmbinare

Piesa este optimizată pentru sudură cap la cap conform procedurilor standardizate sau pentru conectare prin mufe electrofuziune în spații înguste de lucru. Lungimea capetelor protejează zona centrală de ramificație împotriva tensiunilor termice și mecanice apărute în timpul sudurii.

BigWeld este distribuitor autorizat Georg Fischer și livrează teul egal ELGEF Plus alături de conducte din PEHD PE100, reducții, coturi și accesorii de sudură pe întreg teritoriul european.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 20 mm
753201006
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 16,23 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
753201007
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 18,72 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
753201008
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 22,05 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
753201009
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 26,87 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
753201010
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 37,85 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
753201011
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 35,53 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
753201012
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 70,13 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
753201013
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 83,85 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
753201014
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 127,86 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 125 mm
753201015
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 184,75 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 140 mm
753201016
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 351,64 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 160 mm
753201017
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 324,01 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 180 mm
753201018
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 412,20 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 200 mm
753201019
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 553,87 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 225 mm
753201020
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 681,64 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 250 mm
753201001
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 1.022,38 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 280 mm
753200902
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 1.530,24 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 315 mm
753200903
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 1.987,85 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 355 mm
753200024
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 6.593,02 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 400 mm
753200025
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 9.860,97 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 450 mm
753200026
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 13.259,59 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 500 mm
753200027
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 16.907,61 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 560 mm
753200028
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 51.954,34 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 630 mm
753200029
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 69.501,83 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 710 mm
753201120
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 157.043,36 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 800 mm
753201121
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 200.714,22 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D (mm) / SDR Ø160 / SDR17
0753200817
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 202,13 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D (mm) / SDR Ø140 / SDR17
0753200816
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 196,93 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 753201006
D: 20 mm
Livrare în 24h
16,23 RON / Buc.
Cod produs: 753201007
D: 25 mm
Livrare în 24h
18,72 RON / Buc.
Cod produs: 753201008
D: 32 mm
Livrare în 24h
22,05 RON / Buc.
Cod produs: 753201009
D: 40 mm
Livrare în 24h
26,87 RON / Buc.
Cod produs: 753201010
D: 50 mm
Livrare în 24h
37,85 RON / Buc.
Cod produs: 753201011
D: 63 mm
Livrare în 24h
35,53 RON / Buc.
Cod produs: 753201012
D: 75 mm
Livrare în 24h
70,13 RON / Buc.
Cod produs: 753201013
D: 90 mm
Livrare în 24h
83,85 RON / Buc.
Cod produs: 753201014
D: 110 mm
Livrare în 24h
127,86 RON / Buc.
Cod produs: 753201015
D: 125 mm
Livrare în 24h
184,75 RON / Buc.
Cod produs: 753201016
D: 140 mm
Livrare în 24h
351,64 RON / Buc.
Cod produs: 753201017
D: 160 mm
Livrare în 24h
324,01 RON / Buc.
Cod produs: 753201018
D: 180 mm
Livrare în 24h
412,20 RON / Buc.
Cod produs: 753201019
D: 200 mm
Livrare în 24h
553,87 RON / Buc.
Cod produs: 753201020
D: 225 mm
Livrare în 24h
681,64 RON / Buc.
Cod produs: 753201001
D: 250 mm
Livrare în 24h
1.022,38 RON / Buc.
Cod produs: 753200902
D: 280 mm
Livrare în 24h
1.530,24 RON / Buc.
Cod produs: 753200903
D: 315 mm
Livrare în 24h
1.987,85 RON / Buc.
Cod produs: 753200024
D: 355 mm
Livrare în 24h
6.593,02 RON / Buc.
Cod produs: 753200025
D: 400 mm
Livrare în 24h
9.860,97 RON / Buc.
Cod produs: 753200026
D: 450 mm
Livrare în 24h
13.259,59 RON / Buc.
Cod produs: 753200027
D: 500 mm
Livrare în 24h
16.907,61 RON / Buc.
Cod produs: 753200028
D: 560 mm
Livrare în 24h
51.954,34 RON / Buc.
Cod produs: 753200029
D: 630 mm
Livrare în 24h
69.501,83 RON / Buc.
Cod produs: 753201120
D: 710 mm
Livrare în 24h
157.043,36 RON / Buc.
Cod produs: 753201121
D: 800 mm
Livrare în 24h
200.714,22 RON / Buc.
Cod produs: 0753200817
D (mm) / SDR: Ø160 / SDR17
Vă rugăm sunați
202,13 RON / Buc.
Cod produs: 0753200816
D (mm) / SDR: Ø140 / SDR17
Vă rugăm sunați
196,93 RON / Buc.
