Teu egal 90 grade PVDF SDR21 PN16 d20-225mm

Teu egal 90 grade PVDF SDR21 PN16 d20-225mm

Material: PVDF PN: 16 Bar

  Fișă tehnică (PDF)

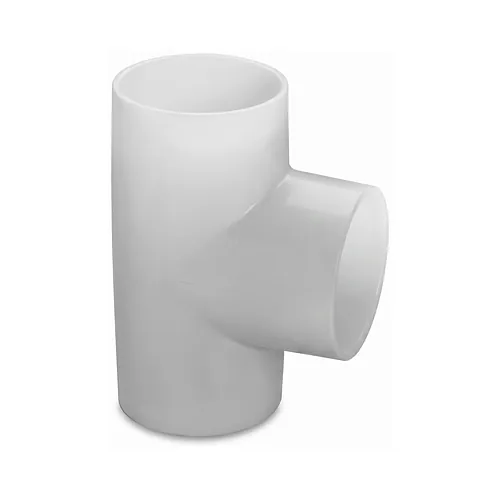

Teul egal la 90 grade Georg Fischer SYGEF Standard SDR21 PN16 este un fiting termoplastic injectat de înaltă precizie, proiectat pentru ramificarea conductelor în rețele industriale de fluide chimice agresive și apă de înaltă puritate. Fabricat din fluorură de poliviniliden (PVDF) nepigmentată, acest teu egal rezistă la acizi concentrați, agenți oxidanți și apă deionizată într-un interval de temperatură de la -20 grade până la +140 grade Celsius, la o presiune de lucru de până la 16 bar.

Caracteristici tehnice

Acest teu egal asigură divizarea sau combinarea uniformă a debitului la un unghi de 90 grade, garantând performanțe hidraulice superioare și pierderi minime de presiune. Geometria precis calibrată a capetelor lise și finisajul interior neted previn turbulențele hidraulice și depunerea impurităților în traseele tehnologice.

  • Material: Fluorură de poliviniliden (PVDF) nepigmentată
  • Clasă de presiune: PN16 / 16 bar la 20 grade Celsius (SDR21)
  • Temperatură de lucru: De la -20 grade până la +140 grade Celsius
  • Rugozitate interioară: Suprafață netedă cu Ra ≤ 0,5 μm
  • Gamă dimensională: Diametre exterioare d20 mm până la d225 mm
  • Trasabilitate: Marcare permanentă cu producătorul, materialul, SDR și lotul de producție

Materiale și standarde

Fabricat din polimer PVDF de înaltă calitate, fitingul respectă cele mai exigente norme dimensionale și de puritate pentru medii industriale chimice și aplicații sanitare. Materialul oferă o rezistență chimică excelentă împotriva acizilor anorganici concentrați, halogenilor și hidrocarburilor alifatice, fiind însă incompatibil cu bazele caustice puternice.

Componenta este conformă cu cerințele dimensionale ale standardului ISO 10931 pentru sisteme de conducte industriale din plastic. Inocuitatea fiziologică și puritatea îndeplinesc cerințele FDA 21 CFR 177.2510 pentru contactul cu alimente și cerințele USP 25 Clasa VI pentru biocompatibilitate, fiind recomandată pentru circuite farmaceutice de apă purificată (PW) și rețele de apă demineralizată.

Instalare și îmbinare

Îmbinarea pe conductă se realizează prin procedee de sudură termoplastică mecanizată, care asigură o aliniere coaxială impecabilă și etanșeitate absolută. Capetele lise calibrate sunt optimizate pentru sudură cap la cap, sudură prin infraroșu și sudură fără cordon interior.

Sudura cap la cap convențională se execută conform prescripțiilor DVS 2207-15, în timp ce sudura prin infraroșu utilizează încălzirea fără contact conform DVS 2207-6 (IR Plus) pentru o repetabilitate maximă și bavuri reduse. Pentru cerințe stricte de igienă pe diametre până la d110 mm, tehnologia BCF Plus oferă o îmbinare fără cordon sau spații moarte, prevenind stagnarea fluidului și apariția biofilmului.

  Fișă tehnică (PDF)

Teul egal la 90 grade Georg Fischer SYGEF Standard SDR21 PN16 este un fiting termoplastic injectat de înaltă precizie, proiectat pentru ramificarea conductelor în rețele industriale de fluide chimice agresive și apă de înaltă puritate. Fabricat din fluorură de poliviniliden (PVDF) nepigmentată, acest teu egal rezistă la acizi concentrați, agenți oxidanți și apă deionizată într-un interval de temperatură de la -20 grade până la +140 grade Celsius, la o presiune de lucru de până la 16 bar.

Caracteristici tehnice

Acest teu egal asigură divizarea sau combinarea uniformă a debitului la un unghi de 90 grade, garantând performanțe hidraulice superioare și pierderi minime de presiune. Geometria precis calibrată a capetelor lise și finisajul interior neted previn turbulențele hidraulice și depunerea impurităților în traseele tehnologice.

  • Material: Fluorură de poliviniliden (PVDF) nepigmentată
  • Clasă de presiune: PN16 / 16 bar la 20 grade Celsius (SDR21)
  • Temperatură de lucru: De la -20 grade până la +140 grade Celsius
  • Rugozitate interioară: Suprafață netedă cu Ra ≤ 0,5 μm
  • Gamă dimensională: Diametre exterioare d20 mm până la d225 mm
  • Trasabilitate: Marcare permanentă cu producătorul, materialul, SDR și lotul de producție

Materiale și standarde

Fabricat din polimer PVDF de înaltă calitate, fitingul respectă cele mai exigente norme dimensionale și de puritate pentru medii industriale chimice și aplicații sanitare. Materialul oferă o rezistență chimică excelentă împotriva acizilor anorganici concentrați, halogenilor și hidrocarburilor alifatice, fiind însă incompatibil cu bazele caustice puternice.

Componenta este conformă cu cerințele dimensionale ale standardului ISO 10931 pentru sisteme de conducte industriale din plastic. Inocuitatea fiziologică și puritatea îndeplinesc cerințele FDA 21 CFR 177.2510 pentru contactul cu alimente și cerințele USP 25 Clasa VI pentru biocompatibilitate, fiind recomandată pentru circuite farmaceutice de apă purificată (PW) și rețele de apă demineralizată.

Instalare și îmbinare

Îmbinarea pe conductă se realizează prin procedee de sudură termoplastică mecanizată, care asigură o aliniere coaxială impecabilă și etanșeitate absolută. Capetele lise calibrate sunt optimizate pentru sudură cap la cap, sudură prin infraroșu și sudură fără cordon interior.

Sudura cap la cap convențională se execută conform prescripțiilor DVS 2207-15, în timp ce sudura prin infraroșu utilizează încălzirea fără contact conform DVS 2207-6 (IR Plus) pentru o repetabilitate maximă și bavuri reduse. Pentru cerințe stricte de igienă pe diametre până la d110 mm, tehnologia BCF Plus oferă o îmbinare fără cordon sau spații moarte, prevenind stagnarea fluidului și apariția biofilmului.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 20 mm
735208606
Material: PVDF
PN: 16 Bar
Buc. 115,85 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
735208607
Material: PVDF
PN: 16 Bar
Buc. 142,10 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
735208608
Material: PVDF
PN: 16 Bar
Buc. 212,85 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
735208609
Material: PVDF
PN: 16 Bar
Buc. 320,86 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
735208610
Material: PVDF
PN: 16 Bar
Buc. 493,10 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
735208611
Material: PVDF
PN: 16 Bar
Buc. 771,45 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
735208612
Material: PVDF
PN: 16 Bar
Buc. 1.392,79 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
735208613
Material: PVDF
PN: 16 Bar
Buc. 2.117,55 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
735208614
Material: PVDF
PN: 16 Bar
Buc. 2.864,60 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 140 mm
735208616
Material: PVDF
PN: 16 Bar
Buc. 6.530,20 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 160 mm
735208617
Material: PVDF
PN: 16 Bar
Buc. 7.473,30 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 200 mm
735208619
Material: PVDF
PN: 16 Bar
Buc. 10.213,40 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 225 mm
735208620
Material: PVDF
PN: 16 Bar
Buc. 13.184,80 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 735208606
D: 20 mm
Livrare în 24h
115,85 RON / Buc.
Cod produs: 735208607
D: 25 mm
Livrare în 24h
142,10 RON / Buc.
Cod produs: 735208608
D: 32 mm
Livrare în 24h
212,85 RON / Buc.
Cod produs: 735208609
D: 40 mm
Livrare în 24h
320,86 RON / Buc.
Cod produs: 735208610
D: 50 mm
Livrare în 24h
493,10 RON / Buc.
Cod produs: 735208611
D: 63 mm
Livrare în 24h
771,45 RON / Buc.
Cod produs: 735208612
D: 75 mm
Livrare în 24h
1.392,79 RON / Buc.
Cod produs: 735208613
D: 90 mm
Livrare în 24h
2.117,55 RON / Buc.
Cod produs: 735208614
D: 110 mm
Livrare în 24h
2.864,60 RON / Buc.
Cod produs: 735208616
D: 140 mm
Livrare în 24h
6.530,20 RON / Buc.
Cod produs: 735208617
D: 160 mm
Livrare în 24h
7.473,30 RON / Buc.
Cod produs: 735208619
D: 200 mm
Livrare în 24h
10.213,40 RON / Buc.
Cod produs: 735208620
D: 225 mm
Livrare în 24h
13.184,80 RON / Buc.
