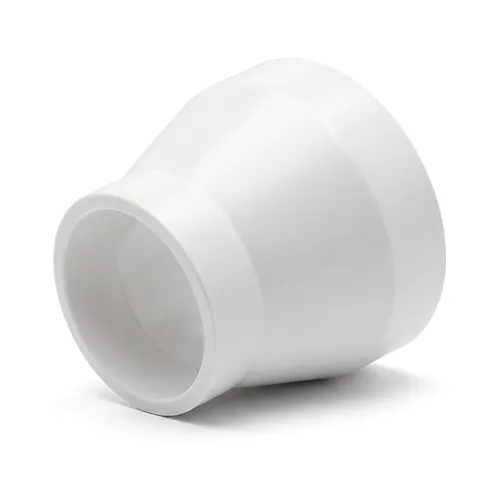

Reducție PVDF SYGEF Standard d20-225mm SDR21 PN16

Reducție PVDF SYGEF Standard d20-225mm SDR21 PN16

Material: PVDF PN: 16 Bar SDR: 21

  Fișă tehnică (PDF)

Reducția PVDF Georg Fischer SYGEF Standard SDR21 PN16 este o piesă injectată din material termoplastic destinată tranzițiilor concentrice calibrate în rețele industriale de proces și conducte pentru fluide de înaltă puritate. Fabricată pentru ingineri de proces, montatori și companii specializate în instalații industriale, această piesă din fluorură de poliviniliden asigură menținerea presiunii nominale de până la 16 bar la 20 grade Celsius într-un interval termic de lucru cuprins între -20 grade Celsius și +140 grade Celsius.

Caracteristici tehnice

Această reducție SDR21 PN16 din PVDF oferă stabilitate dimensională riguroasă, curgere hidraulică optimă și rezistență excepțională la solicitări termice în circuite chimice cu temperaturi ridicate.

Turnată prin injecție de înaltă precizie din homopolimer PVDF pur, reducția concentrică previne acumularea tensiunilor interne în regim continuu de exploatare și prezintă o suprafață interioară netedă cu rugozitate Ra ≤ 0,5 µm. Finisajul interior de calitate elimină zonele moarte de stagnare, reduce pierderile de sarcină la schimbarea de diametru și împiedică depunerea particulelor în conductele pentru fluide ultrapure.

  • Material: Fluorură de poliviniliden (PVDF homopolimer opac necolorat)
  • Presiune nominală: 16 bar (PN16 la 20 grade Celsius)
  • Raport dimensional: Geometrie de conductă SDR21
  • Temperatură de lucru: De la -20 grade Celsius până la +140 grade Celsius
  • Rugozitate interioară: Ra ≤ 0,5 µm pentru flux hidraulic laminar
  • Trasabilitate: Marcaj embosat cu lot de fabricație, diametru și clasă de presiune

Materiale și standarde

Piesa respectă integral cerințele standardului ISO 10931 pentru sisteme de conducte industriale din materiale fluoropolimere și este conformă cu reglementările internaționale de igienă.

Materia primă respectă cerințele de siguranță fiziologică impuse de FDA 21 CFR 177.2510 și clasificarea USP Clasa VI, fiind adecvată pentru circuite de apă deionizată, rețele de apă purificată și producție farmaceutică. Structura inertă din fluoropolimer rezistă la acizi minerali neoxidanți, acizi oxidanți puternici precum acid azotic și acid sulfuric, compuși halogenați și hidrocarburi alifatice. De asemenea, componenta suportă proceduri regulate de sanitizare cu agenți chimici, ozon, apă fierbinte sau abur curat.

Instalare și îmbinare

Reducțiile SYGEF Standard permit aplicarea mai multor tehnologii avansate de sudură termică pentru realizarea unor îmbinări omogene și etanșe, echivalente mecanic cu țeava.

Îmbinarea se poate realiza prin sudură cap la cap convențională cu element încălzitor conform DVS 2207-15, sudură în infraroșu fără contact (IR Plus) conform DVS 2207-6 sau sudură fără cordon și fără interstiții (BCF Plus). Tehnologiile BCF și IR elimină contactul mecanic, previn impuritățile externe și generează o geometrie interioară uniformă a sudurii. Fiecare fiting este ambalat individual în pungă sigilată și echipat cu capace de protecție pentru păstrarea curățeniei până la montaj. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează gama completă SYGEF Standard însoțită de suport tehnic dedicat.

  Fișă tehnică (PDF)

Reducția PVDF Georg Fischer SYGEF Standard SDR21 PN16 este o piesă injectată din material termoplastic destinată tranzițiilor concentrice calibrate în rețele industriale de proces și conducte pentru fluide de înaltă puritate. Fabricată pentru ingineri de proces, montatori și companii specializate în instalații industriale, această piesă din fluorură de poliviniliden asigură menținerea presiunii nominale de până la 16 bar la 20 grade Celsius într-un interval termic de lucru cuprins între -20 grade Celsius și +140 grade Celsius.

Caracteristici tehnice

Această reducție SDR21 PN16 din PVDF oferă stabilitate dimensională riguroasă, curgere hidraulică optimă și rezistență excepțională la solicitări termice în circuite chimice cu temperaturi ridicate.

Turnată prin injecție de înaltă precizie din homopolimer PVDF pur, reducția concentrică previne acumularea tensiunilor interne în regim continuu de exploatare și prezintă o suprafață interioară netedă cu rugozitate Ra ≤ 0,5 µm. Finisajul interior de calitate elimină zonele moarte de stagnare, reduce pierderile de sarcină la schimbarea de diametru și împiedică depunerea particulelor în conductele pentru fluide ultrapure.

  • Material: Fluorură de poliviniliden (PVDF homopolimer opac necolorat)
  • Presiune nominală: 16 bar (PN16 la 20 grade Celsius)
  • Raport dimensional: Geometrie de conductă SDR21
  • Temperatură de lucru: De la -20 grade Celsius până la +140 grade Celsius
  • Rugozitate interioară: Ra ≤ 0,5 µm pentru flux hidraulic laminar
  • Trasabilitate: Marcaj embosat cu lot de fabricație, diametru și clasă de presiune

Materiale și standarde

Piesa respectă integral cerințele standardului ISO 10931 pentru sisteme de conducte industriale din materiale fluoropolimere și este conformă cu reglementările internaționale de igienă.

Materia primă respectă cerințele de siguranță fiziologică impuse de FDA 21 CFR 177.2510 și clasificarea USP Clasa VI, fiind adecvată pentru circuite de apă deionizată, rețele de apă purificată și producție farmaceutică. Structura inertă din fluoropolimer rezistă la acizi minerali neoxidanți, acizi oxidanți puternici precum acid azotic și acid sulfuric, compuși halogenați și hidrocarburi alifatice. De asemenea, componenta suportă proceduri regulate de sanitizare cu agenți chimici, ozon, apă fierbinte sau abur curat.

Instalare și îmbinare

Reducțiile SYGEF Standard permit aplicarea mai multor tehnologii avansate de sudură termică pentru realizarea unor îmbinări omogene și etanșe, echivalente mecanic cu țeava.

Îmbinarea se poate realiza prin sudură cap la cap convențională cu element încălzitor conform DVS 2207-15, sudură în infraroșu fără contact (IR Plus) conform DVS 2207-6 sau sudură fără cordon și fără interstiții (BCF Plus). Tehnologiile BCF și IR elimină contactul mecanic, previn impuritățile externe și generează o geometrie interioară uniformă a sudurii. Fiecare fiting este ambalat individual în pungă sigilată și echipat cu capace de protecție pentru păstrarea curățeniei până la montaj. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează gama completă SYGEF Standard însoțită de suport tehnic dedicat.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 20 mm
D 16 mm
735908635
Material: PVDF
PN: 16 Bar
SDR: 21
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
D 20 mm
735908637
Material: PVDF
PN: 16 Bar
SDR: 21
Buc. 80,10 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
D 20 mm
735908642
Material: PVDF
PN: 16 Bar
SDR: 21
Buc. 120,95 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
D 25 mm
735908641
Material: PVDF
PN: 16 Bar
SDR: 21
Buc. 120,95 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
D 20 mm
735908648
Material: PVDF
PN: 16 Bar
SDR: 21
Buc. 142,85 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
D 25 mm
735908647
Material: PVDF
PN: 16 Bar
SDR: 21
Buc. 142,85 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
D 32 mm
735908646
Material: PVDF
PN: 16 Bar
SDR: 21
Buc. 151,40 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
D 25 mm
735908654
Material: PVDF
PN: 16 Bar
SDR: 21
Buc. 165,50 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
D 32 mm
735908653
Material: PVDF
PN: 16 Bar
SDR: 21
Buc. 170,80 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
D 40 mm
735908652
Material: PVDF
PN: 16 Bar
SDR: 21
Buc. 177,95 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
D 32 mm
735908660
Material: PVDF
PN: 16 Bar
SDR: 21
Buc. 236,75 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
D 40 mm
735908659
Material: PVDF
PN: 16 Bar
SDR: 21
Buc. 236,75 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
D 50 mm
735908658
Material: PVDF
PN: 16 Bar
SDR: 21
Buc. 262,26 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
D 40 mm
735908666
Material: PVDF
PN: 16 Bar
SDR: 21
Buc. 454,65 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
D 50 mm
735908665
Material: PVDF
PN: 16 Bar
SDR: 21
Buc. 454,65 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
D 63 mm
735908664
Material: PVDF
PN: 16 Bar
SDR: 21
Buc. 478,40 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
D 63 mm
735908671
Material: PVDF
PN: 16 Bar
SDR: 21
Buc. 553,65 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
D 75 mm
735908670
Material: PVDF
PN: 16 Bar
SDR: 21
Buc. 518,85 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
D 63 mm
735908678
Material: PVDF
PN: 16 Bar
SDR: 21
Buc. 762,51 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
D 75 mm
735908677
Material: PVDF
PN: 16 Bar
SDR: 21
Buc. 834,00 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
D 90 mm
735908676
Material: PVDF
PN: 16 Bar
SDR: 21
Buc. 784,20 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 140 mm
D 110 mm
735908685
Material: PVDF
PN: 16 Bar
SDR: 21
Buc. 2.562,30 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 160 mm
D 110 mm
735908690
Material: PVDF
PN: 16 Bar
SDR: 21
Buc. 2.847,00 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 160 mm
D 140 mm
735908688
Material: PVDF
PN: 16 Bar
SDR: 21
Buc. 3.007,15 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 200 mm
D 160 mm
735908692
Material: PVDF
PN: 16 Bar
SDR: 21
Buc. 2.757,95 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 225 mm
D 110 mm
735908695
Material: PVDF
PN: 16 Bar
SDR: 21
Buc. 3.665,40 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 225 mm
D 160 mm
735908696
Material: PVDF
PN: 16 Bar
SDR: 21
Buc. 3.398,50 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 225 mm
D 200 mm
735908697
Material: PVDF
PN: 16 Bar
SDR: 21
Buc. 3.024,95 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
