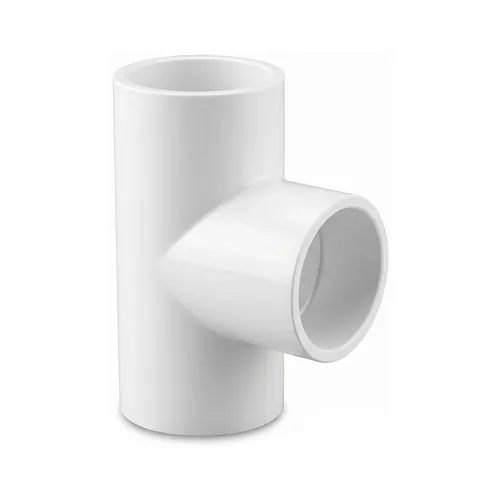

Teu egal 90 grade PROGEF Standard sudură cap la cap PP-H d50-d500 SDR17.6 PN6

  Fișă tehnică (PDF)

Teul egal la 90 grade Georg Fischer PROGEF Standard este o piesă de ramificație industrială proiectată pentru rețele de distribuție tehnologică și conducte pentru fluide chimice. Prevăzut cu capete lungi pentru sudură și o grosime de perete corespunzătoare clasei SDR17.6, acest fiting asigură o presiune nominală constantă de PN6 pe întregul interval dimensional de la d50 mm până la d500 mm, în conformitate cu EN ISO 15494. Piesa oferă inginerilor și instalatorilor o rezistență chimică ridicată, durabilitate hidrostatică și o curgere hidraulică optimă pentru fluide agresive.

Caracteristici tehnice

Teurile egale PROGEF Standard SDR17.6 oferă o precizie dimensională riguroasă și stabilitate structurală pentru rețele sub presiune de până la 6 bar la 20 grade Celsius. Fiecare componentă este proiectată pentru o durată de exploatare de 25 de ani în instalații de apă la temperatură ambiantă.

• Presiune nominală: PN6 (6 bar la 20 grade Celsius) pe toate diametrele
• Standard dimensional: EN ISO 15494 cu raport dimensional SDR17.6
• Gamă dimensională: de la d50 mm până la d500 mm ramificație egală
• Temperatură de lucru: 0 grade Celsius până la +80 grade Celsius cu reducerea presiunii
• Materiale: beta-PP-H (d50 până la d315 mm) și PP-R cu MRS 10 MPa (d355 până la d500 mm)

Instalare și îmbinare

Îmbinarea se realizează prin sudură cap la cap conform parametrilor DVS 2207-11 sau prin sudură în infraroșu fără contact. Capetele cilindrice lungi asigură spațiul optim de prindere în bacurile mașinilor de sudură cap la cap pe toată plaja dimensională.

Până la diametrul d315 mm, fitingurile sunt compatibile cu echipamentele automate de sudură în infraroșu (IR), permițând cicluri de lucru repetabile care reduc bavura internă și păstrează secțiunea curată a conductei. Fuziunea moleculară omogenă elimină riscul de neetanșeitate la vibrații, șocuri de presiune și dilatări termice ciclice, fără îmbinări mecanice vulnerabile.

Aplicații

Acest teu egal este proiectat pentru transportul fluidelor chimice, rețele de efluenți industriali, apă demineralizată și stații de tratare a apei potabile sau uzate. Polipropilena homopolimer și copolimerul random prezintă o rezistență chimică deosebită la acizi anorganici, baze, agenți agresivi de curățare și ape uzate industriale.

În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează asistență tehnică dedicată și gama completă de componente PROGEF, incluzând conducte compatibile, robineți, flanșe libere și suporți pentru conducte KLIP-IT. Disponibilitatea completă a sistemului garantează coerență hidraulică și compatibilitate chimică pe termen lung în instalațiile industriale.
